矢崎7283-1021 2.31端子盒 2极中电流母头 66尼龙材质板对板连接器

矢崎7283-1022是一款2.31(0901II)系列2极母头端子盒，采用自然色66尼龙材质，端子尺寸2.30mm，产品参考允许电流10A，工作温度-30℃至80℃，适用于非密封环境的中等电流板对板连接，兼容7116-4052/4053/5036/5041等多个系列端子。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、矢崎7283-1022中文数据手册}

项目	内容

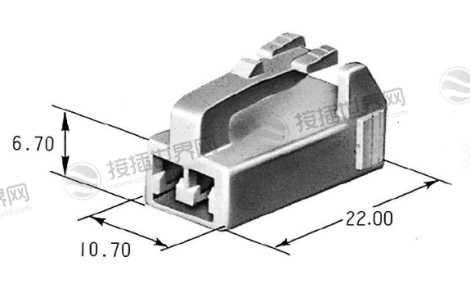

产品图纸
产品型号	7283-1022
现货采购	7283-1022现货
品种	端子盒
系列	2.31(0901II)连接器
替代产品号	无
接插件品番	无
连接类型	板接连接器
防水类型	非防水
公母	母
极数	2
端子尺寸(mm)	2.30
材质	66尼龙管
尺寸(mm)（制品外形）- 长度	22.00
尺寸(mm)（制品外形）- 宽度	12.30
尺寸(mm)（制品外形）- 高度	14.20
表面处理	无
色相	自然色
混合	NO
卡扣安装构造	没有
适用螺栓	无
适配孔尺寸(mm)	Min/Max 无
适配板厚(mm)	Min/Max 无
电流区分	中电流
产品规格编号	无
操作说明番号	无
容许电流(参考值)	10A(参考值)
低电压低电流电阻	3mΩ以下(初期值)
绝缘电阻	DC500V 100MΩ以上
耐电压	AC1000V(1分钟)
使用温度范围	-30℃～80℃
适配端子	7116-4052-08、7116-4053-08、7116-5036-02、7116-5041-02、7116-5042-02、7116-5043-02
橡胶栓	无
空塞子	无
安装可能零部件	无

^{二、矢崎7283-1022应用领域}

场景一：汽车智能化域控制器与执行单元的本地电源接口

随着汽车电子电气架构向域集中式演进，区域控制器需要为多个本地执行器提供独立受控的电源。

具体连接对象：

车身域控制器输出端：为单个车门锁块执行器、座椅调节电机模块或外后视镜折叠电机提供专用的电源与控制回路(通过继电器或MOSFET控制)。

智能保险丝盒(eFuse)输出通道：每个智能输出通道对应一个7283-1021接口，为近光灯、雾灯或点烟器插座等负载提供可诊断、可保护的独立电源。

场景二：工业自动化设备中的紧凑型驱动与控制器单元

在工业领域，模块化和分布式驱动是趋势，每个小型驱动单元都需要一个简洁的电源接口。

具体连接对象：

分布式IO模块或小型继电器模组的直流24V工作电源输入接口。

伺服电机的抱闸释放线圈的专用电源接口。

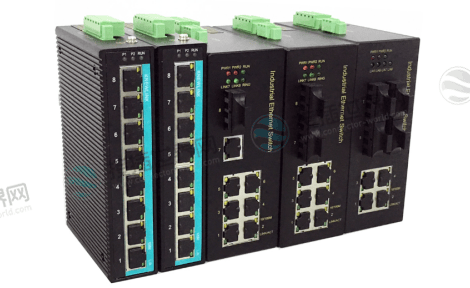

工业以太网交换机或协议网关的板载电源输入端口，其紧凑尺寸有利于在密集的机柜背板上布局。

场景三：消费电子与智能家电内部的主板辅助电源接入

高端电器内部，主板为核心部件供电，而风扇、灯带等辅助部件常需独立电源接口。

具体连接对象：

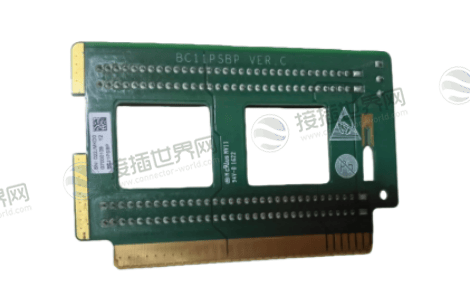

高端电脑电源或服务器电源背板，为散热风扇提供PWM调速和测速回路的集成接口。

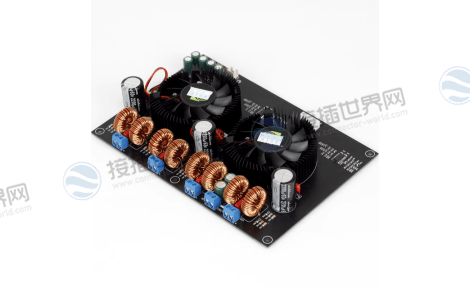

大功率智能音响的功放板与电源管理板之间的主直流链路。

智能冰箱的显示控制板与变频压缩机驱动板之间的低压通信与唤醒电源接口。

三、关键选型、设计与系统集成指南

1.“适配端子”列表的灵活应用与供应链价值：

参数中列出6种适配端子(如7116-4052-08等)，是矢崎平台化设计的智慧。它们对应不同的线径压接范围。工程师可以根据本条回路的具体电流(如3A或8A)，为这个统一的外壳选择线径最匹配的端子，实现最优导电性和压接可靠性。采购时，必须将外壳与选定的端子型号作为组合件进行管理。

2.板端安装的PCB与机械设计要点：

PCB布局：需严格按照官方图纸设计焊盘位置和孔径，确保连接器能牢固平贴于PCB。建议在其两侧或下方布置接地铜箔，以增强安装强度。

应力消除：作为线束的接入点，必须在PCB上或邻近结构上设计线缆固定卡扣或扎带点，确保插拔力和线束重力不直接作用于焊点。

3.非密封设计的正确部署与环境补偿：

位置规划：必须确保其在整个设备总成中，位于更高一级的密封或防护壳体之内(如仪表台内衬、电器控制盒内)。

防尘考虑：在可能的情况下，安装时让连接器开口朝下或水平，避免朝上可能引发的灰尘长期累积。

4.作为系统“可维护性节点”的价值：

这种标准化的双极板端接口，在售后维修中意义重大。当某个功能模块(如车灯、风扇)失效时，维修人员可以直接断开此接口进行模块更换或隔离测试，无需触及主干线束或中央控制器，大幅提升了维修效率和精准度，降低了误操作风险。

矢崎7283-1021是一款“少即是多”设计哲学的典范，它通过极致的双极简化、稳固的板端集成、10A的实用电流以及清晰的非密封定位，精准服务于汽车域控本地配电、工业模块化电源输入、高端电器板间供电等需要独立、可靠、简洁电源连接的场景。

选择它，意味着在纷繁复杂的电气网络中，为那些核心的“电力单行道”选择了最专注、最可靠的守护者。

对工程师而言，其价值在于极致的可靠性和设计的简约性;对采购与生产而言，其标准化的接口和灵活的端子选配，是实现成本控制与供应链高效管理的有力工具。

它的成功，在于对基础功能的深刻理解与毫不妥协的完美执行。

如需更详细的参数，如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
