上下两排端子接线怎么看，如何看懂端子排接线图

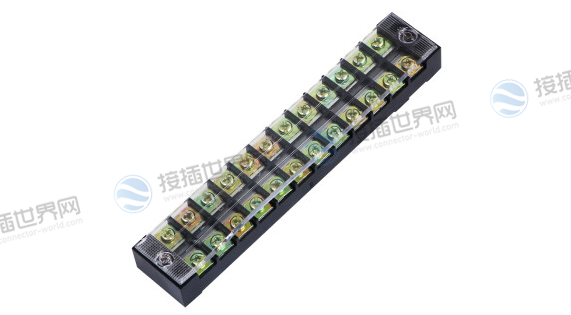

接线端子是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，两端都有孔可以插入导线，用螺丝紧固或者松开，比如两根导线，需要连接或者断开时，就可以用端子把它们连接起来或者断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。适合大量的导线互相链接，在电力行业就有专门的端子排，端子箱，上面都是是端子排，有单层的、有双层的，有电流的，有电压的，有普通的，有可断的等等。

现在人类生活工作娱乐完全依赖电力，没有电力，工作生活娱乐就将中断，就将停滞。手机电脑相机，还有其他许许多多电子数码产品以及家用电器产品。这些产品共同的特点就是使用电，最重要的就是它们都配有各种各样的线，白的黑的，长的短的，粗的细的。电源线、数据线，各种各样的线连接上我们需要使用的电子产品，它们才能正常工作，才能完美的达成我们的想要的服务及功能。这些各式各样的线，它们都有一个端口，它们就是利用这些端口才能和各式各样的器件链接起来。比如网线，都有两个水晶头，一头连接交换机，一头连接我们的电脑。水晶头就是一个接线端子。数据线的USB接口也是接线端子的一种。充电器一端链接电源，另一端链接电脑、手机、MP3MP4，这些端口同样是大电流接线端子。

如今，接线端子的种类已经成千上万，仅仅是某一个知名品牌的接线端子就答三千多种。除了计算机、数码产品，家用电器等等一切连接电源的插头或者端口都可以称之为接线端子。接线端子的应用领域之大令人咋舌。接线端子在日常生活中已经达到了随处可见的地步。因此接线端子的市场是非常之大。那么，在使用端子时，应该如何正确的接线，有怎样看懂接线端子排？下面一起来看看。

如何看懂端子接线

先学会看控制开关、接触器、继电器等零部件，然后组合起来看。

接线端子其实就是个专业的接线头，方便检修用的，接线端子接线的线号与控制原理图的线号是对应一致的。

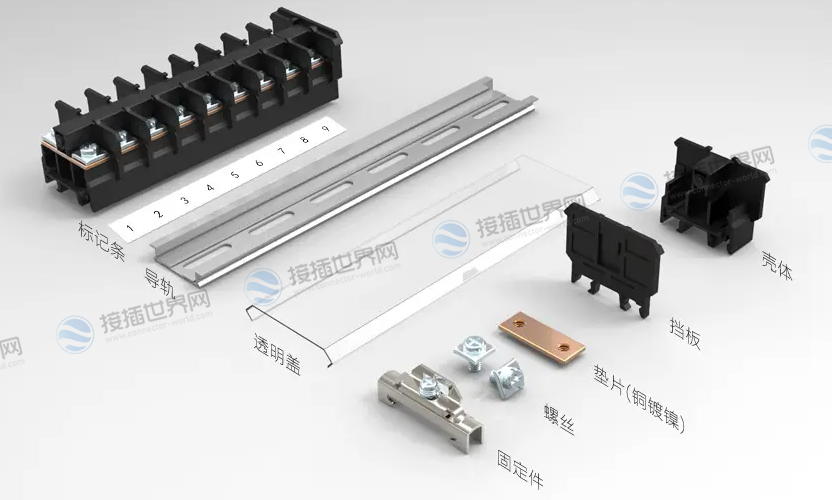

端子排，意为承载多个或多组相互绝缘的端子组件并用于固定支持件的绝缘部件。端子排的作用就是将屏内设备和屏外设备的线路相连接，起到信号（电流电压）传输的作用。有了端子排，使得接线美观，维护方便，在远距离线之间的联接时主要是牢靠，施工和维护方便。

如何看懂接线端子排图

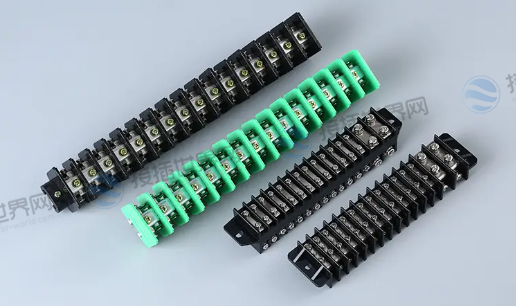

如今接线端子排是用于连接线路的一种电器连接器，起着信号（电压电流）传导的作用，且还能让接线显得美观，便于日后维护。那么，端子排接线图怎么看？

接线端子排，一般而言用数字英文，或拼音字母数字的方式，来标注其型号、尺寸和端点数量，也有用于表明接线端口，如下所示：

1. X0是端子号，其中1-13是端子序号。
2. 左列SA控制开关、KM接触器、KA继电器，24v电源，PA是输入端。
3. 右列1007-PT-是线号、RVV41.5代表电缆4颗1.5平方、RVVP81.0代表屏蔽线8颗1平方线、终到DCS控制系统；RVVP21代表屏蔽线两颗一平方线到液位传感器（有正负端）。
4. 传感器是输入线号，其他信号可能是反馈给DCS，也有可能是DCS驱动执行和指示。

需要注意的是，接线端子排的单位是“位”，一个接线位就是1“位”。一般而言所谓的表格就是接线端子的序号，这些序号在不同的运用场合有不同的定义。“节”和“位”是一样的意思，叫法不同而已。“组”是由“节”组成的。一般而言的端子有2位、3位、4位、6位、12位等等，这是按数量分的。按容量分有：10A、20A、40A等等。电力电子配接线中，凡屏内设备与屏外设备相连接时，都要通过一些专门的接线端子，这些接线端子组合起来，便称为端子排。

总结

简单来说，端子排，意为承载多个或多组相互绝缘的端子组件并用于固定支持件的绝缘部件。端子排的作用就是将屏内设备和屏外设备的线路相连接，起到信号（电流电压）传输的作用。
