变频器输出端子有哪些类型，变频器外接输出端子怎么接

打开变频器的控制面板可以发现，面板的下面是一排接线端子，所有对变频器的连线，都是从这一排接线端子引出来的。

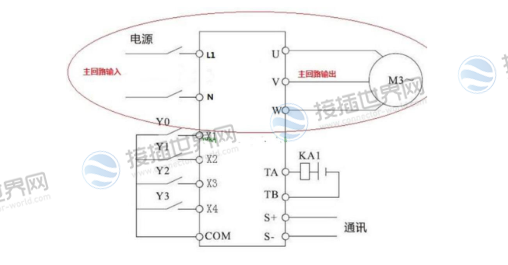

一般情况下，变频器外接输出端子可分为主回路端子和控制回路端子两个部分。在本文中，小编将详细介绍变频器外接输出端子的种类和接线方法，希望能够更好的了解变频器外接输出端子的功能作用。

主要类型

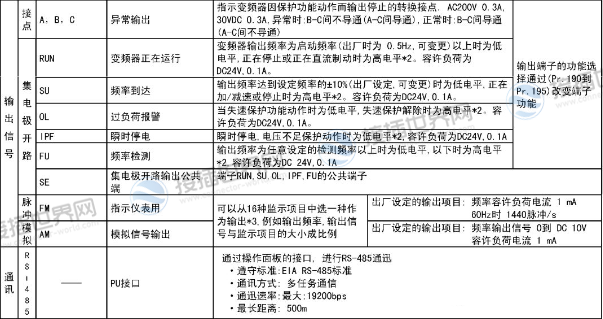

按照功能作用来划分，变频器的外接输出端子主要有三种类型，分别为：

• 报警输出端；当变频器因故障而跳闸时，报警输出端将动作，发出报警信号。报警输出端通常都采取继电器输出，可以直接接到AC220V的电路中。
• 测量信号输出端；向外接仪表提供与运行参数成正比的测量信号。测量信号有两类，分别是：

1. 模拟信号测量。
2. 脉冲信号测量。其中，脉冲频率与被测频率成正比。

• 状态信号输出端；输出变频器的各种运行状态的信号，输出内容如：“运行”信号、“频率到达”信号、“频率检测”信号等。各输出端的具体输出内容可通过功能预置来设定，故常称为多功能输出端。

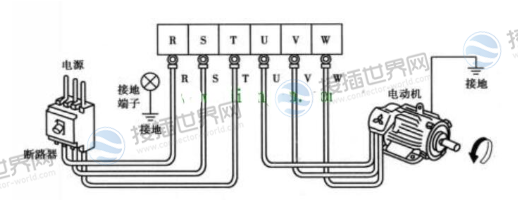

如何接线

变频器外接输出端子的接线是一项非常重要的工作，所以务必要慎重对待。其接线可以按照下面方法进行。

如果驱动感性负载（例如电磁继电器、接触器），则应加装浪涌电压吸收电路，如RC吸收电路，压敏电阻或续流二极管（用于直流电磁回路，注意二极管极性）等。此外，吸收电路的元件要就近安装在继电器或接触器的线圈两端。

另外，还要注意以下几点：

1. 不要将24V端子和COM端子短接，否则可能会造成控制板的损坏。
2. 请使用多芯屏蔽电缆或绞合线（1mm以上）连接控制端子。
3. 使用屏蔽电缆时，电缆屏蔽层的近端（靠变频器的一端）应接到变频器的GND端子上。
4. 布线时控制电缆应充分远离主电路和强电线路（包括电源线、电机线、继电器线、接触器连接线等）30cm以上，避免并行放置，建议控制电缆和强电电缆垂直交叉，以防止由于干扰造成变频器误动作。

总结

众所周知，变频器是一种电机调速装置，它会输出不同的电压和频率来改变电机的速度，从这个作用而言，它是一个可变的交流电源而已，可以收到命令控制的大功率电源，而功率大的电源，本质都是一种变电技术，都需要供给大功率的输入电源，因此需要所谓的主回路电路；而这个电源要输出什么样的电压和频率，是通过人或者人指挥的其他设备来控制的，这样需要控制回路电路。

如果需要使得变频器的各项功能都正常的运行，那么其面板的下面的一排接线端子应该要正确的接线，否则可能会带来安全隐患。
