连接器的结构特点有哪些呢?

连接器是一种电子元器件，它用于将电子设备中的电路板和线缆连接起来，以实现电子设备的电路通信和信号传输，连接器有许多种结构组件，本文就来为您介绍连接器的结构特点，以及连接器的结构组件等相关内容。

连接器的结构特点

连接器的结构特点包括以下几个方面：

1、插针与插座结构：连接器的最基本的结构是由插针和插座组成的，插针通常是固定在电路板上，插座则是固定在线缆上。插针和插座之间的接触面要保持良好的电气连接，以确保电路的正常工作，插针和插座的形状和大小可以根据不同的应用场合进行设计。

2、外壳结构：连接器的外壳通常是由塑料或金属制成的，外壳的主要作用是保护插针和插座，以及固定连接器，外壳的形状和尺寸也可以根据不同的应用场合进行设计，例如直插式连接器、面板式连接器、线束式连接器等。

3、接触器结构：连接器的接触器是连接器的关键组件，它是插针和插座之间的电气接点，接触器通常由弹性金属制成，它具有良好的弹性和导电性能，能够确保插针和插座之间的稳定接触。

4、环境适应性：连接器需要能够适应不同的工作环境，例如高温、低温、潮湿等，为了确保连接器在恶劣环境下的可靠性，连接器通常会采用密封结构或特殊的涂层来保护内部电路。

5、安全性：连接器需要具备一定的安全性能，以防止误操作或其他安全问题，例如，在连接器插入和拔出时需要采取特殊的插拔方式，以避免插针和插座之间的短路或其他问题。

6、可维护性：连接器需要能够方便的进行维护和更换，以确保电路的正常工作，为了实现这一点，连接器通常会设计成模块化的结构，以方便维护和更换。

连接器的结构组件有哪些

连接器是一种用于连接不同设备或部件之间的电子元件，其结构组件通常包括以下几个部分：

1、外壳：连主要用于保护连接器内部的电子元件，同时还可以固定连接器与其他设备或部件之间的连接。

2、插头：具有一定的弹性和导电性能，用于插入或拔出连接器的插槽。

3、插座：具有与插头相对应的形状和位置，用于接收插头的插入。

4、弹簧片：具有一定的弹性和导电性能，用于固定插头和插座之间的连接。

5、接触片：具有较好的导电性能，用于确保插头和插座之间的电气连接。

6、绝缘体：连接器的绝缘体通常是由塑料等材料制成，用于隔离连接器内部的电子元件，并确保连接器的安全使用。

7、锁定件：用于固定连接器的插头和插座，以确保连接的稳定性和可靠性。

总之，连接器的结构组件是相互配合、协同作用的，只有各个部分都得到合理的设计和制造，才能确保连接器的良好性能和可靠性。以上就是连接器的结构特点，以及连接器结构组件的科普，下面再来看看汽车连接器有哪些基本结构组件：

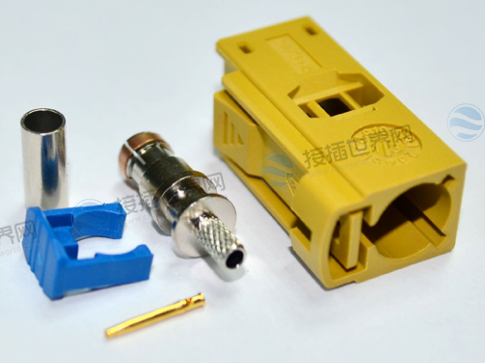

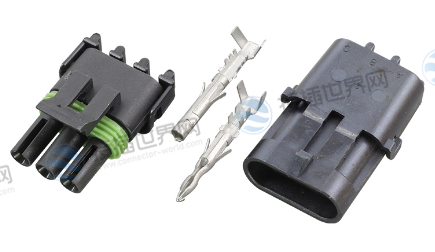

汽车连接器的基本结构组件

接触件，是汽车连接器完成电连接功能的核心零件，一般由阳性接触件和阴性接触件组成接触对，通过阴、阳接触件的插合完成电连接。

阳性接触件为刚性零件，其形状为圆柱形、方柱形或扁平形，阳性接触件一般由黄铜、磷青铜制成。阴性接触件即插孔，是接触对的关键零件，它依靠弹性结构在与插针插合时发生弹性变形，而产生弹性力与阳性接触件形成紧密接触，完成连接。插孔的结构种类很多，有圆筒型、音叉型、悬臂梁型、折迭型、盒形以及双曲面线簧插孔等。

壳体，也称外壳，是汽车连接器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座插合时的对准，进而将连接器固定到设备上。

绝缘体，绝缘体也常称之为汽车连接器基座或安装板，它的作用是使接触件按所需要的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能，良好的绝缘电阻、耐电压性能以及易加工性，是选择绝缘材料加工成绝缘体的基本要求。

附件，附件分结构附件和安装附件，结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等。安装附件如螺钉、螺母、螺杆、弹簧圈等，附件大都有标准件和通用件。

正是这四大基本结构组件使汽车连接器能够充当桥梁作用，稳定运行，随着汽车工业的快速发展，汽车上的各种功能件及各种零部件都在不断地向智能化、精细化及可靠性方向发展，对汽车连接器结构设计、外观设计及材料也提出了更高的要求。
