接电箱接线端子的作用和接线图解

接电箱接线端子是电器或电子设备中用于连接电源线、控制线或信号线的接线插座，也称作插座端子或插座接头。它们通常由金属材料制成，可通过螺丝或弹簧夹的方式与导线连接，使得电器和设备能够获得所需的电路连接，并使得电流和信号能够传递到相应的设备中。

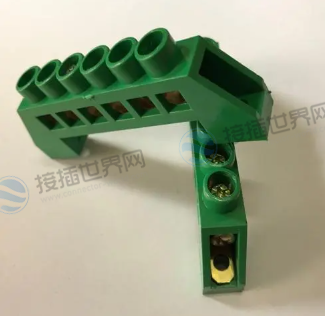

接电箱接线端子的种类繁多，包括板式端子、杆式端子、弹簧端子、螺旋压接端子、气压端子等，它们在电子电路设计和维护中具有重要的作用。

接电箱接线端子的作用

接电箱接线端子是电气设备和电气线路中的一种关键元件，用于连接电线和电缆，将电流从一条线路传递到另一条线路。接电箱接线端子通常是金属制成的，有夹持螺钉、弹簧夹紧、插针式等结构，以便更换和维护。其作用如下：

1.  确保安全连接：接电箱接线端子起到连接电线和电缆的作用，确保连接可靠和安全。这可帮助减少电线插头和插座的使用，从而减少电气隐患。
2. 提供连接跳线：当需要连接多个设备和线路时，接线端子可以用作连接跳线的中转点。这可帮助整个设备系统保持更好的组织和结构，使电气连接变得更整齐，不易混乱。
3. 便于维修和更换：由于接线端子通常是可拆卸的，因此维修人员可以轻易地更换或检修电线，从而降低了维修成本和时间。
4. 提高工作效率：在安装和更改设备时，接线端子允许连接无需用绝缘胶或其他材料进行固定。这一特性对快速调整、更改、升级和维护现有设备的工作效率是至关重要的。

总之，接电箱接线端子是电气线路和设备中不可或缺的重要元素，能够保证电气连接的可靠和安全，提高工作效率和可维护性，减少维护成本和时间。

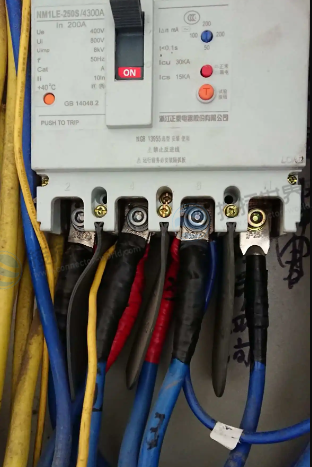

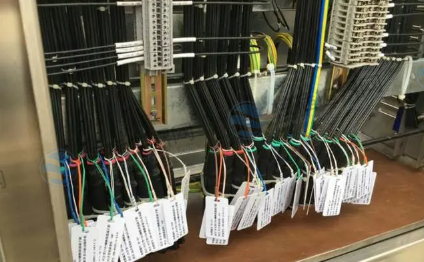

接电箱接线端子怎么接线

接电箱接线端子的用法非常的简单，一般情况下，可以按照以下步骤进行接线：

1. 打开设备和电器的外壳，确认需要连接的导线的颜色和数量；

2. 将要连接的导线剥去一定长度的绝缘层，一般约为6-7mm左右；

3. 解开相应的接线端子，一般使用螺丝刀或扭动旋钮；

4. 将剥好的导线插入接线端子内，并用螺丝或弹簧夹固定住；

5. 确认接线后的导线已牢固地固定在端子内，同时也要注意导线间互相之间不会触碰或短接；

6. 如有需要，使用万用表或其它测试仪器测试接线后的电气连接是否正常；

7. 最后，关上设备和电器的外壳盖，插上电源，进行测试和调试。

需要特别注意的是，在接线前，应该先了解设备和电器的相关规范和接线图纸，严格按照要求进行接线。同时，在接线前电源必须关闭，以避免电气危险。如果没有相关经验，建议由专业的电工进行接线。

接电箱接线端子规范标准

接电箱接线端子规范标准包括以下几个方面：

1. 标准符号：符号有多种，例如DIN标准的上升缘连接表示为L，翻转连接表示为N；IEC标准的上升缘连接为+，下降缘连接为- ，控制或信号线为s，地线为G或PE等。

2. 尺寸标准：尺寸应符合国家或地区的标准，例如DIN标准、IEC标准等，尺寸包括宽度、长度、高度、金属厚度等。

3. 材料标准：应使用符合标准的材料，一般使用铜、铜合金、不锈钢、铝等材料，在接线端子材料中应没有横向剪切力，以确保电线与材料之间的良好接触。

4. 安全标准：应符合安全要求，例如使用特殊的材料和涂料防止火灾，使用防震材料避免松动、使用智能电线接头防止短路，使用防抛盖避免伤害等。

5. 测试标准：需要在设计、生产和测试的各个环节中进行测试，确保其性能符合标准。

接电箱接线端子操作注意事项

在接电箱接线端子时，需要注意以下几个操作注意事项：

1. 安全须优先：在接线之前，必须先断开电源，以确保自身和设备的安全。在进行接线时，接线端子应使用相应规范和标准的材料和设备，并穿戴好适当的防护用品。
2. 确认导线尺寸：在使用接线端子之前，需要确认需要接线的导线的尺寸和规格，以确保接线端子和导线的尺寸和规格相符。
3. 剥线准确：正确剥线是成功接线的关键。必须确保剥线过程中导线的绝缘层被剥除干净，同时不应损坏导线的金属部分。建议使用专业的剥线工具。
4. 固定牢固：接线完成后，需要确保导线与接线端子之间的连接牢固可靠，不会松动、脱落或导致短路等问题。此外，还要确保导线之间不会触碰或产生短路风险。
5. 应用正确：所有接线端子都有特定的应用场景，必须测试其使用环境和条件以确认是否适用。在使用时，请务必遵守接线端子的标准使用和操作指南。

接电箱接线端子是在电力工程中使用的一个接线装置，其作用是连接各种电线、电缆，连接电源和负载设备等电路中的电器连接器。它们通常用于带有输入输出端口的电子设备和仪器中，以牢固地固定电线并确保它们之间的连接稳定可靠，所以接电箱接线端子的使用在电气行业有着重要意义。
