接线端子的设计要求和注意事项你了解多少

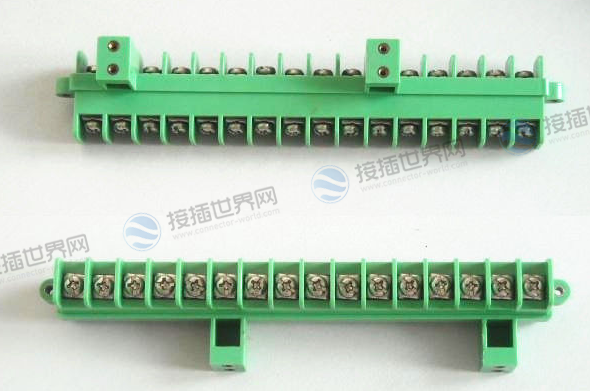

端子是电气连接的基本元件之一，在电气连接中起着重要作用；接线端子用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。 随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨；接线端子的设计是决定接线端子质量的重要因素之一，本文将介绍接线端子设计中应考虑的一些基本原则。

接线端子的设计要求

1、机械结构安全要求

端子在化学方面和结构材料方面及带电的运动部件要保证人身 安全，如外壳的棱角，五金方面的毛刺，及各零部件的连接强度，甚至在运动等条件下产品 的稳定性，以上都是电力行业中机械结构对端子的要求;

2、绝缘配合要求

主要是根据所用材料、工作电压及环境污染等级，来选取电气间隙和爬电距离、 从而保护工作人员和产品工作的安全， 同时也使产品在过电压不会发生绝缘损坏;

3、热塑性材料在工作中对变形的要求

它主要对端子在工作中产生的温升和接触电阻， 它引起的高温使外壳变形变软，从而使电短路，造成严重事故，所以对端子的载流部件材料的选择显的很重要

4、漏电起痕指数的要求

产品在使用过程中因固体绝缘材料表面在电场和电解液的作用下，形成导电通路，从而使外壳绝缘材料的绝缘性能下降，影响产品的安全。如果在相同绝缘电压等级条件下，漏电起痕指数高时，产品的爬电距离可以减小

5、防触电要求

在结构方面操作元件不应带电，与内部连接的端子是不可以触及到的，这方面主要是对螺钉扭力可靠性的要求，应防止与可触及的端子的螺钉，导线意外松动而短路

以上就是接线端子的一些设计要求，希望能对大家有所帮助，更多资讯可以持续关注接插世界网！
