简述圆形连接器类型_作用_接线方法

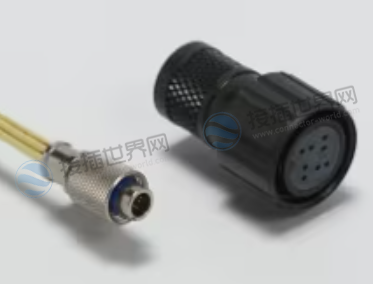

圆形连接器（Circular Connector）是一种圆柱形、多针电气连接器，包含为电气设备供电、传输数据或传输电信号的触点。它是一种常见的电气连接器，具有圆形的外形。这种连接器用于连接两个电子设备或电线，并确保它们之间的电信号或电能传输是稳定和可靠的。

圆形连接器，也称为“圆形互连”，是圆柱形的多针电气连接器。这些设备包含传输数据和电力的触点。最先是由ITT在1930年代推出了圆形连接器，用于军用飞机制造。如今，还可以在医疗设备和其他可靠性至关重要的环境中找到这些连接器。

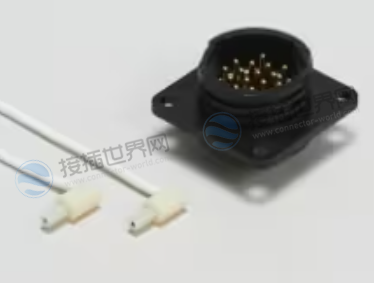

圆形连接器通常具有围绕触点的塑料或金属外壳，触点嵌入绝缘材料中以保持对齐。这些终端通常与电缆配对，这种结构使它们特别能抵抗环境干扰和意外解耦。

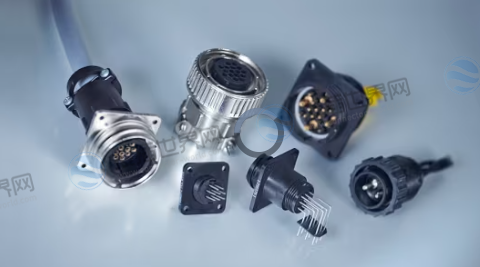

圆形连接器类型

圆形连接器可分为多种类型，具体取决于其使用的目的和电气特性，常见的类型包括：

• BNC（Bayonet Neill-Concelman）连接器：主要用于电视和宽带应用。

• D-Sub（D-Subminiature）连接器：常用于计算机和工业控制。

• RCA（Radio Corporation of America）连接器：主要用于音频和视频应用。

• TNC（Twist-on Neill-Concelman）连接器：常用于微波领域。

圆形连接器类型的区分方法

除了通过引脚数量（通常每个端子三个、六个或八个）来区分外，还可以通过制造规格、尺寸、连接角度以及连接和断开模式来区分圆形连接器。

• 标准：“标准”圆形连接器通常是指其设计符合德国或美国军用标准的连接器。
• DIN Spec（Deutsches Institut für Normung，德国国家标准化权威机构）：DIN圆形连接器符合德国电气标准。DIN标准包括高频能力和标志性特征，例如保护性金属外壳和带缺口的圆形端接，这种结构确保它们与正确的伴侣配对。
• MIL-Spec（军用规范）：制造商根据用于军事和航空航天应用的最佳实践设计MIL-Spec连接器。这些坚固的连接器非常适合高强度使用，并且对极端环境具有很强的抵抗力。由于端子周围有坚固的环氧树脂密封，一些MIL连接器实际上是气密的或气密的。大多数MIL连接器都是防水的。
• 微型或纳米：微型和纳米微型圆形连接器具有更小的插针和插孔直径以及更窄间距的触点。这种结构有助于节省端子表面的表面空间，并减少连接器给组件增加的重量。

圆形连接器类型的作用

圆形连接器的主要作用是传输电力和数据信号，例如用于航空电子设备、连接移动电话、照相机、耳机和其他电子设备。

其中，在航空电子设备中，圆形连接器和组件可以通过经过时间考验的连接器平台可靠地传输高达10Gb/s的数据，这将有助于承受极端振动和温度。在航空公司的信息娱乐系统中，圆形连接器用于连接具有轻型、节省空间设计的电气和光学电路。

另外，在飞机起落架和发动机中，专用圆形连接器可提供高可靠性连接，密封防潮和防化学品。在工业机械中，圆形连接器提供坚固的外壳和应力消除装置，有助于承受冲击、冲击和振动，有助于防止连接点损坏。

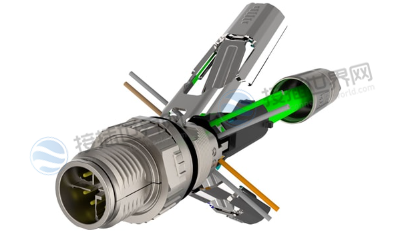

圆形连接器端子接线方法

与大多数类型的电连接器一样，圆形连接器具有多种端接样式。您选择的端接类型决定了每个连接器组件中电触点之间连接的性质。选项在成本、连接和断开的难易程度以及抗篡改、磨损和环境破坏方面各不相同。

• 绝缘位移：插头中的插针刺穿或推开插座中相应插孔周围的绝缘层，形成接触并形成电气连接。
• 焊接：使用低熔点中间金属，金属接触两个触点，为组件之间的电流创建永久通道。
• 绕线：连接到连接器插座侧的电线连接到另一个端子。电线缠绕在插头的插孔周围，因此裸露的部分接触到插孔。
• 螺钉或接线片：外部硬件粘附在每个端子周围保护罩中的螺纹（螺钉）或非螺纹（接线片）孔中，以将连接固定到位。
• 压接：接触筒围绕导体压缩以完成电气连接。

根据连接的特定目的，圆形电连接器有多种触点和外壳尺寸，以直径测量。传感器和其他精密、高灵敏度的应用非常适合较小的外壳直径；较大的外壳直径更适合传输功率。

圆形连接器的优缺点

圆形连接器是需要具有更坚固端子的电连接器的应用的理想选择。它们的圆柱形形状使它们特别能抵抗机械湍流和冲击损坏。然而，圆形的表面积限制了圆形连接器表面上的插针和插孔的排列。因为具有矩形面的连接器可以在较小的表面积上以足够且均匀的间距容纳更多的触点。

总结

圆形连接器旨在承受恶劣环境并可靠地传输数据。它采用圆形接口和外壳设计，无需使用扭矩扳手等耦合工具即可快速轻松地连接和断开信号、电源和光学电路。触点通常被复合材料或金属外壳包围，并嵌入绝缘材料中以保持对齐。触点通常与电缆配对，使它们特别能抵抗意外去耦或环境干扰。

圆形连接器具有重要的意义，因为它们使电子设备之间的连接变得简单方便，并且确保了电子设备之间的通信稳定可靠。
