网口连接器引脚定义和接线方法

网口连接器，也称为网络端口连接器，是用于连接计算机网络设备的接口。它通常被用于连接计算机、路由器、交换机、调制解调器等网络设备，使它们能够通过网络进行通信和数据传输。

网口连接器的形状和大小各不相同，但它们通常都是方形或矩形的，有四个或八个金属接点，以太网连接器通常使用RJ45连接器。这些接点被设计为可以插入网络电缆，从而使设备之间可以互相通信。这种连接器通常被用于有线网络连接，而无线网络则使用无线网卡或无线路由器等设备。

网口连接器的型号

网口连接器的型号有很多种，其中一些常见的型号如下：

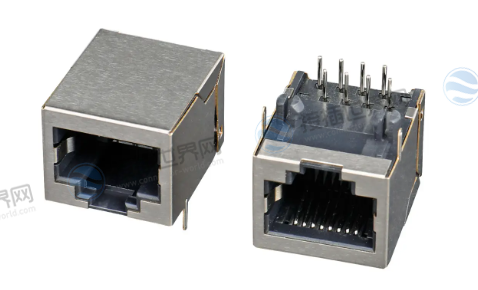

1. RJ45：这是最常见的网口连接器型号，通常用于连接以太网设备。

2. RJ11：这种连接器通常用于连接电话设备，如电话机和调制解调器。

3. USB：USB连接器可以用于连接计算机、路由器、打印机等设备，它可以传输数据和供电。

4. BNC：通常用于连接同轴电缆，主要用于传输视频信号和音频信号。

5. Fiber SC：通常用于连接光纤，它可以传输高速数据和信号。

6. Fiber LC：这种连接器也是用于连接光纤，它比SC连接器更小，可以在更高密度的环境中使用。

网口连接器引脚

1. TX+ 传输正极
2. TX- 传输负极
3. RX+ 接收正极
4. 未使用
5. 未使用
6. RX- 接收负极
7. 未使用
8. 未使用

其中，引脚1和2是用来传输数据的正负极，引脚3和6是用来接收数据的正负极。引脚4、5、7、8没有使用，但在一些特殊的网络环境下，它们也可能被用来传输数据。

网口连接器接线方法

网口连接器（也称作RJ45连接器）是用于网络通信的一种常见连接器，下面是它的接线方法：

1. 首先，根据您要使用的网络类型，选择正确的网线线序（例如T568A或T568B）。

2. 在连接器的底部，用剥线钳或剥线器剥掉网线的外皮，露出八根彩色线。

3. 将线按照正确的顺序排列，具体排列方式取决于您选择的线序。通常情况下，排列顺序是：

• T568A：绿条、绿色、橙条、蓝色、蓝条、橙色、棕条、棕色
• T568B：橙条、橙色、绿条、蓝色、蓝条、绿色、棕条、棕色

4. 使用剥线钳或剥线器，将线修剪到合适的长度，使线的末端刚好能够插入到连接器中。

5. 将线按照正确的顺序插入到连接器的插孔中。确保每个线都插入到了正确的插孔中，并且每个线的末端都伸出了一定的长度。

6. 使用钳子或钳子压紧连接器，确保每个线都牢固地固定在插孔中。

7. 检查连接器的外壳是否已正确安装，并将其插入到网络设备中，连接网络。

需要注意的是，在连接网线时，要确保每个线都插入到正确的插孔中，以及每个线的长度和连接器的外壳的固定都非常重要，否则可能会导致网络连接不稳定或根本无法连接。

网口连接器插拔次数寿命

网口连接器的插拔次数寿命是有限的，具体寿命取决于连接器的质量和使用条件等因素。一般来说，一般的网口连接器的插拔次数寿命在750到1500次之间。而高质量的连接器则可能有更高的寿命。

另外，需要注意的是，连接器的插拔次数寿命是指在正常使用条件下的预期寿命。如果连接器遭受过度弯曲、拉伸或其他损坏，那么其寿命可能会明显降低。

因此，在使用连接器时，需要注意避免对其造成不必要的损伤，并尽量减少插拔次数，以延长连接器的使用寿命。如果连接器出现连接不良或信号丢失等问题，建议及时更换连接器，以避免影响网络连接质量和稳定性。
