FFC连接器有哪些类型 与FPC连接器的区别是什么？
FFC连接器（Flexible Flat Cable Connector）是一种平面柔性电缆连接器，通常用于电子设备内部电路板之间的连接。它由一条柔性的扁平电缆和两个连接器端子组成，可用于连接两个电路板或电路板与其他设备之间的信号传输和电源供应。
FFC连接器具有体积小、重量轻、传输速率快等特点，而且其柔性电缆具有较好的耐弯曲和抗拉伸性能，可以适应各种复杂的机械环境。同时，FFC连接器还具有易于安装和拆卸的优点，可方便维护和升级电子设备。
由于FFC连接器的电缆线路是扁平的，可以有效地减少电路板之间的间距，从而实现更高的信号传输速率和更紧凑的设计。
FFC连接器的作用
FFC连接器的作用是连接电子设备内部不同电路板或电路板与其他设备之间的信号传输和电源供应。它通过一条柔性扁平电缆和两个连接器端子进行连接，可以传输多种信号类型，包括音频、视频、数字信号、控制信号等。
由于FFC连接器电缆线路是扁平的，可以有效地减少电路板之间的间距，从而实现更高的信号传输速率和更紧凑的设计。因此，FFC连接器被广泛应用于电脑、手机、电视等各种电子设备中。
如今，FFC连接器在电子设备中扮演着重要的角色，可以实现不同电路板之间的信号传输和电源供应，提高设备的可靠性和性能，同时也为电子设备的紧凑设计提供了方便。

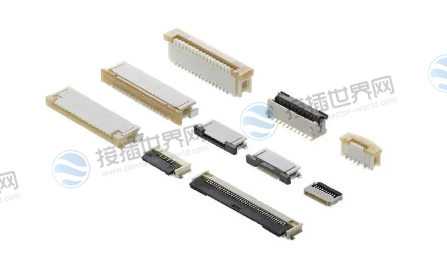

FFC连接器的类型
FFC连接器通常根据其形状、尺寸、引脚数、排列方式等不同特点进行分类。以下是常见的几种FFC连接器类型，具体如下：
-
直插式FFC连接器：具有直接插入电路板的引脚和固定螺钉，安装简单方便，广泛用于笔记本电脑、平板电脑等电子产品中。
-
弹性接触式FFC连接器：采用金属弹簧作为接触部件，可以在电缆与连接器之间形成稳定的电气连接。它的插拔次数多、使用寿命长，因此在大多数高要求的应用场合中得到广泛应用。
-
滑动锁式FFC连接器：其特点是具有锁定结构，使得电缆的连接更加牢固稳定，不易脱落，适用于要求较高的工业控制设备、电源设备等领域。
-

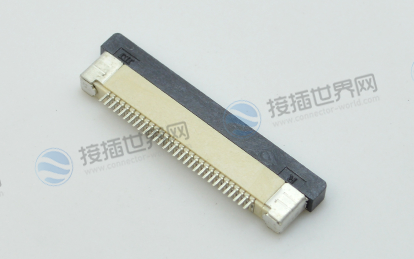

ZIF式FFC连接器：ZIF是"Zero Insertion Force"的缩写，即零插入力。它采用无插入力的设计，使得插入电缆更加方便快捷，适用于需要频繁插拔的场合。
-
SMT贴片式FFC连接器：可通过贴片方式固定在PCB上，具有体积小、重量轻、结构简单等优点，适用于需要紧凑设计和高速信号传输的场合，如智能手机、平板电脑等。

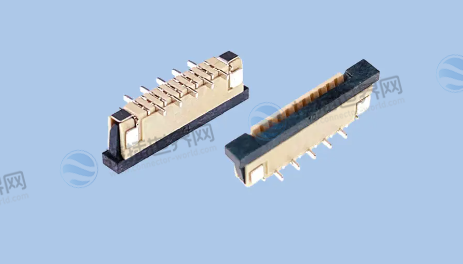

FFC连接器上接和下接
FFC连接器的上接和下接指的是电缆插入连接器时的方向。
上接的FFC连接器是指电缆在连接器上方插入，而下接的FFC连接器则是指电缆在连接器下方插入。
通常情况下，FFC连接器的方向由电子设备设计的需要决定。不同的电子设备可能需要不同方向的连接器来满足其紧凑设计、信号传输和电源供应的需要。因此，在选择FFC连接器时，需要根据电子设备的具体需求来确定是选择上接还是下接的连接器。
所以，FFC连接器的上接和下接并没有优劣之分，只是根据电子设备设计的需要来选择，以满足电子设备信号传输和电源供应的要求。
FFC连接器尺寸规格
FFC连接器的尺寸可以根据其导线数量和尺寸进行不同的规格划分。通常来说，FFC连接器的尺寸可以从导线数量、排距和导线宽度等方面来描述。
其中，导线数量通常以电缆上的导线数量来表示，例如10针、20针、30针等；排距则是指相邻两个导线之间的距离，常见的规格有0.5mm、1.0mm等；导线宽度则是指电缆上每条导线的宽度，也可以用来区分不同规格的FFC连接器。
总体来说，FFC连接器的尺寸可以根据不同的应用需求而有所差异，需要根据具体的电路设计和连接要求来选择合适的规格。在选择FFC连接器时，需要特别注意其尺寸、导线数量、排距和导线宽度等参数是否与电路需求相符。
FFC连接器和FPC连接器的区别
FFC连接器和FPC连接器都是用于连接柔性电路板的连接器，它们的主要区别在于电缆的结构和连接方式。
FFC连接器使用扁平电缆，它的导线是平行排列的，因此它也被称为柔性扁平电缆（Flat Flexible Cable）。FFC连接器一般采用无锁扣式的连接方式，即将电缆插入连接器中，然后锁定连接器，以确保电缆与连接器紧密连接。FFC连接器适用于连接数量较多的电线，但相对来说对于插拔次数和插头的接触可靠性要求较高。
FPC连接器（Flexible Printed Circuit Connector）使用柔性线路板，它的导线是通过柔性线路板上的金属电路实现的。FPC连接器常常采用锁扣式的连接方式，即将柔性线路板插入连接器中，然后锁定连接器，以确保柔性线路板与连接器紧密连接。FPC连接器适用于插拔次数较少的场合，它具有体积小、重量轻、柔性度高等特点，广泛应用于移动设备、消费电子等领域。
综上所述，FFC连接器和FPC连接器都是柔性电路板连接器，它们的主要区别在于电缆的结构和连接方式。在选择连接器时，需要根据应用场景和要求来选择合适的连接器，以确保电路的正常工作和性能。
FFC连接器和WTB连接器的区别FFC连接器和WTB连接器都是用于连接柔性电路板的连接器，它们的主要区别在于电缆的结构、连接方式和应用场景。
FFC连接器使用扁平电缆，它的导线是平行排列的，因此它也被称为柔性扁平电缆。FFC连接器一般采用无锁扣式的连接方式，即将电缆插入连接器中，然后锁定连接器，以确保电缆与连接器紧密连接。FFC连接器适用于连接数量较多的电线，但相对来说对于插拔次数和插头的接触可靠性要求较高。FFC连接器广泛应用于LCD面板、计算机外设等领域。
WTB连接器是指一类连接电缆和电路板的连接器，它由电缆插头和电路板插座两部分组成。WTB连接器通常采用插入式连接方式，即将电缆插头插入电路板插座中，通过卡口或其他机械结构使电缆和电路板紧密连接。WTB连接器适用于连接数量较少的电线，但相对来说对于插拔次数和插头的接触可靠性要求不高。WTB连接器广泛应用于家电、照明、通讯等领域。
