BNC连接器类型特点_工作原理_规范标准

BNC连接器是一种常用于电子设备中的同轴电缆连接器，其名称来自英文单词Bayonet Neill-Concelman（旋转锁定式的尼尔-康斯曼卡口）的缩写。它是一种快速连接的电缆连接器，通常用于视频设备、计算机网络、音频设备以及其他需要高频率数据传输的设备中。

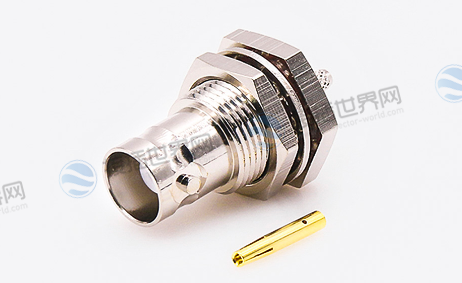

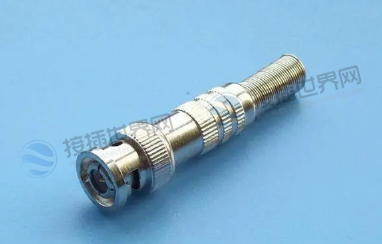

BNC连接器通常由一个中心针和一个外部金属套管组成，可以通过旋转锁定的方式与同轴电缆连接，其传输介质是同轴线览。BNC连接器可以支持多种类型的同轴电缆，包括50欧姆和75欧姆的同轴电缆。因其易于连接和安装、可靠性和广泛的应用而受到广泛使用。

BNC连接器种类

BNC连接器是一种常用的同轴电缆连接器，常用于视频、音频和网络应用。以下是一些常见的BNC连接器类型：

1. BNC-T连接器：有一个T型分支，允许连接两个同轴电缆。它通常用于视频监控系统。

2. BNC-RCA连接器：与RCA连接器兼容，允许将BNC连接器转换为RCA连接器，常用于音频和视频应用。

3. BNC-TNC连接器：与TNC连接器兼容，常用于无线电应用，如连接射频天线。

4. BNC-SDI连接器：适用于高清视频传输，如高清电视广播和电影制作。

5. BNC-BNC连接器：这是最常见的BNC连接器类型，适用于大多数视频、音频和网络应用。

BNC连接器作用

BNC连接器主要用于同轴电缆的连接，其作用包括以下几个方面：

1. 数据传输：可用于传输高频率的信号，如视频信号、音频信号和数字信号等。它可以在数据传输过程中保持信号的稳定和清晰度，从而确保数据的可靠性和精确性。

2. 信号保护：能够保护同轴电缆不受外部干扰和电磁干扰。这种连接器的金属外壳可以起到屏蔽的作用，防止外部信号对传输信号的干扰，确保传输信号的质量。

3. 设备连接：可以连接不同的设备，如监控摄像机、电视机、计算机、音频设备等。它为不同设备之间的数据传输提供了方便和快捷的方式。

4. 硬件连接：用于将同轴电缆连接到硬件设备上，如路由器、交换机、数字视频录像机等。这样可以为硬件设备提供稳定的数据传输和信号保护。

BNC连接器是一种可靠和广泛应用的电缆连接器，它的作用不仅限于数据传输和信号保护，还包括硬件连接和设备连接等方面。

BNC连接器工作原理

BNC连接器的工作原理基于同轴电缆的传输原理和旋转锁定机制。其原理可以分为以下几个方面：

1. 同轴电缆传输原理：同轴电缆由中心导体、绝缘层、外导体和外层护套组成，中心导体用于传输信号，外导体用于屏蔽外部干扰信号。在传输过程中，信号从中心导体流经同轴电缆，通过外导体回到接收端。

2. 旋转锁定机制：BNC连接器的旋转锁定机制通过旋转连接器的外壳来连接和断开连接。当连接器的外壳旋转到位时，连接器的中心针与同轴电缆的中心导体相连接，外导体与连接器的外壳相连。当连接器的外壳旋转解锁时，中心针和外导体分离，同轴电缆可以轻松拆卸。

3. 金属屏蔽：BNC连接器的金属外壳起到屏蔽作用，防止外部干扰信号影响传输信号的质量。金属外壳的材质一般为镀锌铁或不锈钢，其内部的塑料垫片可以保持中心导体和外导体之间的距离和隔离。

不难看出，BNC连接器的工作原理是通过旋转锁定机制和金属屏蔽来实现信号传输和保护。它可以确保数据的稳定性和可靠性，在高频率数据传输和信号保护方面有着广泛的应用。

1. 剥离同轴电缆：使用剥线钳剥离同轴电缆的外皮，露出内部的金属编织层。

2. 削除金属编织层：使用削皮刀将金属编织层削除，露出内部的绝缘层。

3. 削除绝缘层：使用削皮刀将绝缘层削除，露出内部的中心导体。

4. 插入中心导体：将中心导体插入BNC连接器的中心针孔中。

5. 安装金属编织层：将金属编织层穿过BNC连接器的外壳，缠绕在连接器的金属环上。

6. 固定外壳：将BNC连接器的外壳旋紧，以固定金属编织层和中心导体。

7. 测试连接器：使用测试仪器测试连接器的连通性和阻抗匹配。

另外，在接线前，应确保同轴电缆的长度和阻抗匹配符合应用程序的要求，以确保最佳的信号传输质量。

BNC连接器有几个标准，其中最常见的是英国标准（BNC），美国标准（BNC），欧洲标准（BNC），以及3G-SDI和4K-SDI标准。

1. 英国标准（BNC）：这是最早的BNC连接器标准，通常用于视频和音频应用。英国标准BNC连接器的插入捻度为90度，内导体直径为0.64mm。

2. 美国标准（BNC）：美国标准BNC连接器通常用于网络应用，具有50欧姆和75欧姆两种阻抗。美国标准BNC连接器的插入捻度为30度，内导体直径为0.81mm。

3. 欧洲标准（BNC）：欧洲标准BNC连接器具有50欧姆和75欧姆两种阻抗，适用于广泛的视频、音频和网络应用。欧洲标准BNC连接器的插入捻度为45度，内导体直径为0.64mm。

4. 3G-SDI和4K-SDI标准：这些标准是用于高清视频传输的BNC连接器标准，通常用于电视广播和电影制作。这些连接器具有75欧姆阻抗，插入捻度为45度，内导体直径为0.81mm。

需要注意的是，不同的BNC连接器标准之间可能存在差异，因此在使用BNC连接器时，需要选择与应用程序兼容的正确类型的BNC连接器。

BNC连接器有一些弊端，包括以下几个方面：

1. 成本较高：相比于其他连接器，如RCA连接器和3.5mm插头，BNC连接器的成本较高。

2. 体积较大：由于BNC连接器的设计，它们相对较大，因此需要更多的空间来安装。

3. 容易脱落：在某些情况下，BNC连接器容易松脱，导致信号中断。

4. 容易干扰：虽然BNC连接器能够提供良好的屏蔽性能，但在高噪声环境下，仍有可能受到外部干扰。

5. 不易插拔：由于BNC连接器的插入捻度比较大，因此相对来说不太容易插拔。

尽管BNC连接器存在这些弊端，但它们仍然是许多应用程序的理想选择，尤其是在需要良好的屏蔽性能和高频传输性能的场合，如视频监控、音频设备、无线电通信等。
