排针连接器作用_原理_接线方法

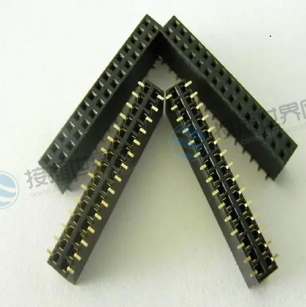

排针连接器（Pin Header）是一种电子元件连接器，通常用于将不同的电子器件、模块、电路板等组合在一起，以便于信号或电源的传输。

排针连接器通常由排针、排针座、连接件等组成，其特点是安装简单、可靠性高、接触稳定、易于拆卸等优点，因此在电子设备的制造和维修中得到广泛应用。排针连接器的公称间距通常为2.54mm，也有其他尺寸的排针连接器。在使用排针连接器时，应注意其插拔次数，避免插拔过于频繁引起接触不良。

排针连接器作用

排针连接器主要作用是将电子器件、模块、电路板等组合在一起，以便于信号或电源的传输。排针连接器具有以下作用：

1. 连接：可以实现不同电子器件间的电气连接，以便于信号或电源的传输。

2. 分离：可以实现不同电子器件的分离，方便维护和更换。

3. 稳定性：具有稳定的连接和信号传输性能，能够保证系统的稳定性和可靠性。

4. 方便性：可以很方便地进行拆卸和重新安装，加快了装配和维护速度。

5. 兼容性：能够与不同类型的电子器件兼容，具有高度的通用性。

综上所述，排针连接器在电子设备中起着重要的作用，使得电子设备组装更加方便、灵活和可靠。

排针连接器原理

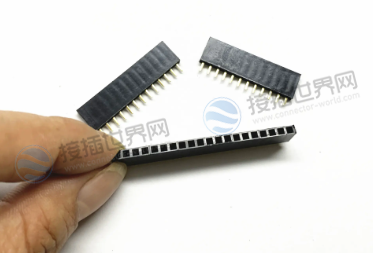

排针连接器是一种通用的连接器，可以将多个电子器件连接在一起。它的原理是通过金属端子的插入和焊接，在电路板、电线和电子器件之间形成一种机械连接和电信号传输的连接。其主要部分包括母针和公针两部分。母针通过焊接或插入电路板上，公针则插入或焊接在电线或其他电子设备上。在连接时，公针将插入母针中，这样电路板和电器就可以连接在一起。

排针连接器使用广泛，包括计算机、通讯、汽车、医疗设备等领域。它具有容易组装、可靠性高、适用范围广等优点。

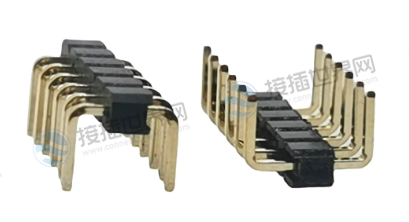

排针连接器接线方法

排针连接器怎么样，其实很简单，可以按照以下方法进行接线即可：

1. 直插式连接：将排针连接器的针脚直接插入电子器件的对应接口中。

2. 板端连接：将排针连接器与电路板焊接，以实现电路板与其他电子器件的连接。

3. 电缆端连接：将排针连接器安装在电缆端部，以实现不同电缆或电缆与电子器件之间的连接。

接线时需要注意以下几点：

1. 确定它与电子器件的接口类型和数量，避免连接错误。

2. 确定排针连接器的极性，避免插反。

3. 确保排针连接器的针脚整齐、清洁，无变形或松动。

4. 确保焊接质量良好，避免接触不良、短路等问题。

正确的排针连接器接线方法可以保证电子器件之间的稳定连接和良好的信号传输质量。

排针连接器模块是一种将多个排针连接器组合在一起的连接器解决方案，通常用于连接复杂的电子设备、电路板、电缆和信号线路。排针连接器模块通常由一个成形外壳、排针连接器、接线板等组件构成。

排针连接器模块的主要优点是在减少空间占用的同时，获得更高的连接密度，可适用于多种不同的应用场景。模块化设计和标准化接口有助于快速组装和调试，并提高了生产效率和可靠性。一些排针连接器模块还具有防水、耐高温、防震、防尘等特性，适用于恶劣的工作环境。

排针连接器模块也具有一定的灵活性，可以根据实际需求，选择不同数量的排针连接器来组装。对于一些需要频繁更换或调整的设备，排针连接器模块也方便进行维护和维修。

排针连接器是一种常见的电子连接器，由一排母针和相对应的公针组成。它们通常用于电路板之间的连接，可以提供一种可靠的、可拆卸的电气连接。排针连接器广泛应用于电子设备中，如计算机、手机、电视、音响等。它们还可以用于各种类型的传感器、航空航天设备、医疗设备以及汽车电子设备中。排针连接器的优点是安装方便，容易更换和升级，因此被广泛应用于各种应用场景。
