闪电连接器引脚配置说明及常见问题解答

闪电连接器（Lightning Cable）是一种高速传输数据的连接器，用于连接两个设备。其名称来源于闪电接口，是苹果公司推出的一种连接器，用于连接iPhone、iPad等设备与计算机之间传输数据和充电。

闪电连接器具有小巧轻便、高速传输、双向插拔等特点。除了苹果的闪电连接器，还有其他厂商推出了类似功能的连接器，例如USB-C、Micro-USB等。

引脚配置

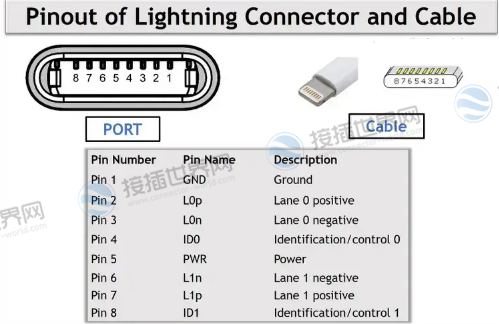

闪电数据线有一个8针对称连接器。因此，无论正反方向如何，它都可以从任一侧插入闪电端口。闪电连接器的引脚图如下所示：

闪电端口引脚图

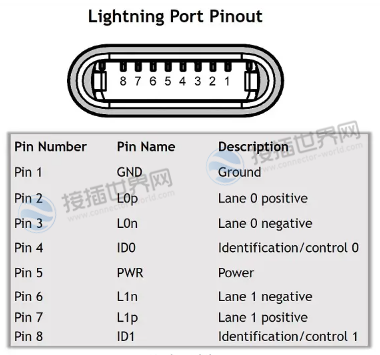

下面给出的是苹果设备上的闪电端口的引脚图，如下所示：

闪电电缆引出线

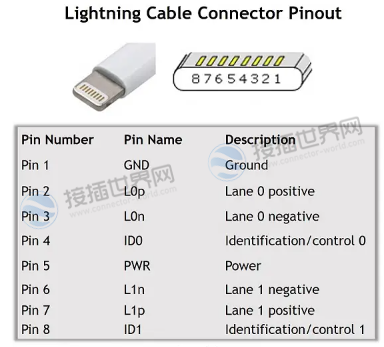

下面给出的是闪电电缆连接器的引脚图，如下图所示：

常见问题解答

闪电数据线上的针脚代表什么？

答：闪电数据线共有8个针脚。一个电源和一个接地引脚、Lane 0、Lane 1正极和Lane 0、Lane 1负引脚以及识别/控制0和1引脚。

闪电数据线有多少个针脚？

答：有8个针脚，由于其可逆性，闪电数据线可以从任一方向插入闪电端口。

闪电数据线上的哪些引脚通电？

答：闪电数据线中的Pin 5用于提供电源，而Pin 1是接地引脚。

为什么闪电数据线的4或5针引脚会变黑？

答：根据握住电缆的方向，电缆的引脚4或5是电源引脚。当你将电缆连接到闪电端口时，电缆和端口之间有时会存在微小间隙。由于它们之间没有直接接触，电流以火花的形式从电缆流向端口。该火花会损坏电缆中的铜层，从而使其变黑。

什么是8针闪电连接器？

答：8针闪电连接器用于通过闪电线缆将iPhone、iPad和iPod等Apple设备连接到计算机、笔记本电脑、USB电池充电器或其他外围设备。

闪电连接器接口有液体怎么办？

答：如果闪电连接器的接口有液体，应该避免使用它连接和充电设备，因为这可能会导致电器设备短路或者电器失效。应该先使用纸巾等吸收液体，然后将连接器放置在通风干燥的环境下，让其自然晾干。千万不要使用电吹风等电器设备来加速干燥，以免引起爆炸或者火灾等危险。如果连接器已经被液体浸泡过，建议更换一个新的连接器。
