RJ-45连接器主要作用_引脚功能_优缺点

RJ-45是一种标准的网络接口水晶连接器，它通常用于连接计算机网络设备，如计算机、路由器、交换机、调制解调器等。RJ-45接头由8个金属制的接触点组成，这些接触点被分为了四组，每组两个接触点，用于传输在千兆和百兆乙太网中使用的数据信号。

通常情况下，RJ-45插头被连接到网线的末端，以便将信号传输到其他设备或网络节点。

主要作用

RJ45连接器是一种连接网线和网络设备的连接器，它的作用是将不同类型的网络设备通过网线连接起来，以便在局域网或广域网中传输数据。以下是RJ45连接器的主要作用：

1. 连接网络设备：RJ45连接器可用于连接计算机、交换机、路由器、调制解调器、网络摄像头和物联网设备等各种类型的网络设备。

2. 传输数据：当多台设备通过RJ45连接器连接起来后，它们之间可以相互传输数据，实现文件共享，网络通信等功能。

3. 确保网络稳定：使用正确的RJ45连接器可以确保网络连接稳定，减少网络故障，提高网络效率。

4. 提供适当的速率：RJ45连接器可用于支持各种速率的数据传输，从10 Mbps到100 Gbps不等，根据不同需求选择不同级别的连接器。

可以看出，RJ45连接器是建立网络连接的重要组成部分，可以在不同类型的网络设备之间传输数据，实现局域网和广域网连接，保证网络稳定和通信效率。

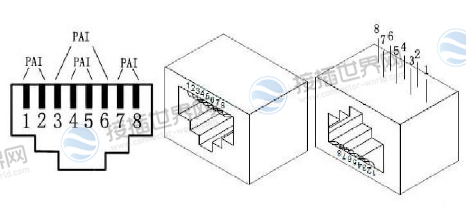

引脚功能

RJ45连接器有8个引脚，分别是：

1. TX+ : 传输正极
2. TX- : 传输负极
3. RX+ : 接收正极
4. 未使用
5. 未使用
6. RX- : 接收负极
7. 未使用
8. 未使用

其中，1、2号引脚用于传输数据，3、6号引脚用于接收数据。未使用的引脚通常被保留以备将来使用，但在一些特殊情况下，它们也可以用于传输其他类型的信号，如电话线路等。

常见类型

常用的RJ45连接器类型有以下几种，分别包括：

1. RJ45未屏蔽连接器（RJ45 Unshielded Connector，简称RJ45 UTP Connector）：通常用于传输速率低于100Mbps的局域网系统，如10Base-T和100Base-TX等。

2. RJ45屏蔽连接器（RJ45 Shielded Connector，简称RJ45 STP Connector）：可以有效地屏蔽外部干扰信号，通常用于高端网络应用，如千兆以太网和10千兆以太网等。

3. RJ45金属夹子连接器（RJ45 Modular Plug Connector）：这是最常见的RJ45连接器类型，它是用于网线的末端，直接插入到网络设备（如计算机、交换机、路由器等）的接口上。

4. 无工具RJ45连接器（Tool-Less RJ45 Connector）：可以省去安装过程中需要用到钳子和切割工具的麻烦，使安装更加简单和快捷。通常用于一些小型网络应用或紧急维修。

5. 工业级RJ45连接器（Industrial RJ45 Connector）：具有强大的抗震性能和防水性能，通常用于恶劣环境下的网络应用。

主要优点：

1. 稳定连接：RJ45连接器的连接稳定且坚固，即使在振动或牵拉的情况下，网线也不容易脱落。

2. 轻松安装：安装过程相对容易，不需要非常高级的技术。这使得电脑、打印机和其他网络设备之间的连接非常简单。

3. 速度适应性：支持多种不同速率的数据传输，与不同速率的设备协同工作。

4. 易于维护：可以轻松更换或升级，使网络维护更方便。

主要缺点：

1. 故障源：由于连接器处于数据传输路径中，当连接器失效时，会影响整个网络。

2. 家庭网络局限性：家庭网络需要的速率往往比企业级网络小，RJ45连接器有一定限制。

3. 无法提供远程电源：RJ45连接器无法为设备提供远程电源，需使用另一种设备，例如PoE供电设备。

4. 信号干扰：如果连接器的外部线材设计不良，可能会受到噪音干扰。

RJ45连接器通常用于连接计算机、交换机、路由器、调制解调器、IP电话、网络摄像头、物联网设备等网络设备之间，以传输数据。 它们还可以用于连接网线、光纤电缆、双绞线等不同类型的网络线缆。通过连接RJ45连接器，可以建立局域网（LAN）和广域网（WAN）等不同类型的网络
