电气插头符号_类型_接线方法

电气插头是一种用于连接电路的插头和插座组合，通常用于传输多个信号或电源。它们通常是方形的，由多个插头和插孔组成，以适应复杂的电路和多个连接器之间的互连。电气插头广泛应用于汽车、工业设备、航空航天、医疗设备和其他领域。

电气插头的主要作用是提供一个可靠的电气连接，以确保传输的信号或电源稳定可靠。它们通常具有多个引脚或插头，每个引脚传输不同的信号或电源，因此能够传输多个信号或电源。电气插头的设计通常具有防水、防尘和防震的功能，以确保它们在各种恶劣环境下正常工作。

在汽车领域，电气插头通常用于连接传感器、控制模块和其他电气设备。例如，车速传感器、空气质量传感器、转向角度传感器等都需要连接到车辆的电气系统中，以提供准确的数据和控制。电气插头还用于连接车辆的灯具、音响系统和其他设备。

简单来说，电气插头是一种广泛应用于各种领域的电气连接器，它们具有多个引脚或插头，能够传输多个信号或电源，以确保稳定可靠的信号传输。

电路符号

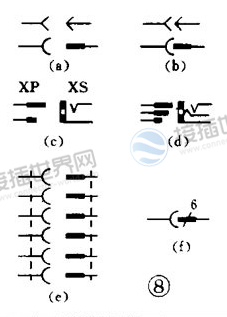

• a表示一个插头和一个插座，(有两种表示方式)左边表示插座，右边表示插头。
• b表示一个已经插入插座的插头。
• c表示一个2极插头座，也称为2芯插头座。
• d表示一个3极插头座，也就是常用的 3 芯立体声耳机插头座。
• e表示一个6极插头座。为了简化也可以用图( f )表示，在符号上方标上数字6 ，表示是6极。

以上这些符号通常用于电路图中，以帮助工程师更好地理解电路的布局和连接方式。

功能作用

电气插头是一种电气连接器件，用于将不同的电气设备或电路之间连接或断开。它的作用主要有以下几点：

1. 提供电源：它是电源连接的重要组成部分，通过插头将电源连接到设备或电路中，为其提供必要的电源。

2. 传输信号：可以用于传输信号，如音频、视频等信号，它们在电气插头的帮助下可以从一个设备传输到另一个设备。

3. 连接设备：能够用于连接不同设备或电路，使它们可以协同工作或交换数据，从而实现更加复杂的功能。

4. 稳定连接：电气插头的设计可以确保插头与插座之间稳定的电气连接，从而确保电路的正常工作。

5. 保护安全：一些电气插头还具有保护安全的功能，如家庭电器插头上的保险丝，它可以在电流过大时自动断开电路，以防止电器损坏或火灾等事故的发生。

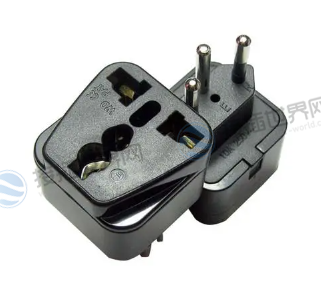

常见类型

电气插头是一种常见的电气连接器件，用于将不同电气设备或电路之间连接或断开。根据用途和规格，电气插头可以分为多种类型，下面是一些常见的电气插头类型：

1. 普通家用电源插头：这种插头最常见，用于连接家庭电器和电源。在中国，它们通常采用国标2号插头。

2. 大功率插头：适用于高功率电器，如电热水壶、电磁炉等。由于其使用电流和电压较高，插头的接触件通常更加坚固。

3. 视频插头：主要用于音视频设备之间的连接，如电视机和音响之间的连接。最常见的视频插头包括RCA插头和HDMI插头。

4. 网络插头：这种插头主要用于计算机网络设备之间的连接，如路由器和电脑之间的连接。最常见的网络插头是RJ45插头。

5. 圆形连接器：一般用于一些特殊的场合，如航空电子设备、机器人和工业自动化设备等。

6. USB插头：常用于连接计算机和各种外部设备，如打印机、键盘、鼠标等。

7. XLR插头：这种插头主要用于音频设备之间的连接，如麦克风和音响之间的连接。

8. DIN插头：适用于音频设备、计算机设备和一些专业仪器之间的连接。

电气插头的接法要根据不同的电器和电路要求进行选择。一般情况下，插头都有标准化的接法方式，按照接法方式正确连接插头可以确保电器和电路的正常运行。

在接插头之前，需要先确认电器或电路的电压、频率和功率等参数是否与插头匹配。同时需要确保插头的外观没有损坏、接触面没有氧化等情况。一般来说，电气插头的接法方式包括以下几个步骤：

1. 将电器或电路的电源关闭，确保电源安全。

2. 将插头的针脚或电线连接端与电器或电路的对应接口相匹配，并按照插头的接法方式正确连接。

3. 确认插头与插座之间的接触良好，确保接触面无松动和氧化等问题。

4. 接通电源，检查插头连接是否正确，如有问题及时停止使用并检查排除。

需要注意的是，插头接线应该严格按照接法图和电器要求来进行，避免接反、错线、接触不良等问题。同时还应该定期检查插头和插座是否有松动、损坏或氧化等问题，确保电器和电路的安全和可靠性。

常见不良现象

电气插头连接不良可能会引起以下几种现象：

1. 接触不良：插头与插座接触面积不足或者接触面氧化导致的电阻增大，会导致电路通断不畅，电器工作不稳定，甚至无法正常工作。

2. 电流过大：当插头连接电路的电流超过额定电流时，插头和插座接触面容易因为过热而烧坏，严重时可能引起火灾。

3. 短路：当插头的针脚或电线连接端短路时，电流直接从正极流向负极，容易引起电路过载、烧坏电器、甚至引起火灾。

4. 接反、错线：当插头接反或者错线时，电器电路工作不正常，甚至有可能损坏电器。

5. 松动、脱落：插头与插座接触不良或者插头固定不牢，容易出现松动或者脱落的情况，会导致电路断开或者短路，从而影响电器的正常工作。

为了避免以上不良现象的发生，需要正确选择、正确使用和定期检查电气插头。在使用中，还应该注意保持插头和插座的清洁（需用干毛巾时常擦拭），避免接触面氧化，及时更换老化损坏的插头和插座。

最后要注意的是，使用电气插头时，如果有过载、损坏、接触不良等问题，那么可能会出现发烫，这种情况应该立即停止使用，以免带来安全隐患。
