可插拔接线端子类型_规格_拆接方法
可插拔接线端子（Pluggable Terminal Block）是一种用于电气连接的设备，常用于电子设备、电路板和电线连接等应用中。它提供了方便的插拔接线方式，使电路的组装、维护和更换变得更加容易。
可插拔接线端子在电子和电气领域广泛应用，如工业自动化、电力配电、通信设备、家用电器等。它们简化了电路的连接和维护过程，提高了系统的灵活性和可靠性。
可插拔接线端子有哪些

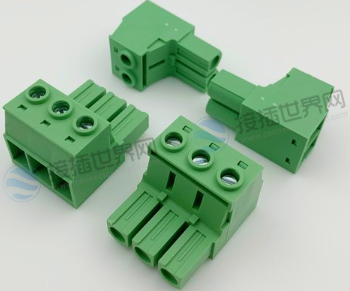

可插拔接线端子存在多种类型和形式，以下是其中一些常见的可插拔接线端子：
-

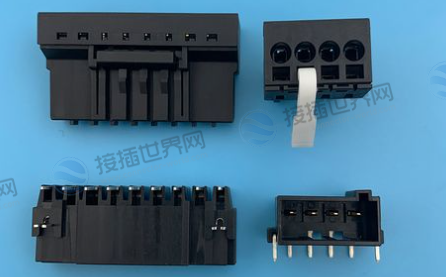

插座型端子（Socket Terminal Block）：具有空心的插座，用于接收插针或导线插入。它们通常具有弹簧接触，可以提供可靠的电气连接。
-
插针型端子（Pin Terminal Block）：具有固定的插针，用于插入插座或连接导线。插针通常具有金属接触面，确保良好的接触和导电性能。
-

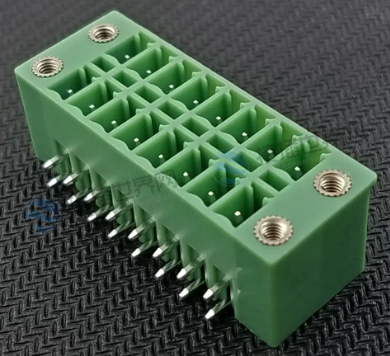

PCB端子（PCB Terminal Block）：用于连接电路板上的导线或插件。它们通常具有插针或插座形式，并具有固定在电路板上的引脚或插孔。
-
线束端子（Wire-to-Wire Terminal Block）：用于连接两根导线，使其相互连接。它们通常具有螺纹、压接或插座形式，以便安全地连接导线。
-
PCB插座（PCB Socket）：这是一种用于插入电子元件或模块的插座，常见于集成电路、传感器、继电器等组件的连接。
-
DIN导轨端子（DIN Rail Terminal Block）：这是一种特殊设计的端子，可以安装在DIN导轨上。它们通常用于工业控制和配电系统中，提供方便的电气连接。
-
弹簧式端子（Spring Terminal Block）：弹簧式端子采用弹簧接触设计，通过压力将导线固定在端子上。它们提供了快速而可靠的插拔连接方式。
以上只是可插拔接线端子的一些常见类型，实际上还有其他形式和变种。选择适合特定应用的可插拔接线端子时，应考虑电流容量、导线截面、防护等级、安全性要求以及符合的行业标准等因素。
规格参数
插拔接线端子的规格通常包括以下几个方面：
-
尺寸和外观：包括端子的整体尺寸、外壳材料和颜色等。
-
电气参数：
- 额定电流（Rated Current）：表示端子可以安全承受的最大电流。
- 额定电压（Rated Voltage）：表示端子可以安全承受的最大电压。
- 隔离电压（Isolation Voltage）：表示端子之间的电气隔离能力。
- 阻燃等级（Flammability Rating）：表示端子外壳材料的阻燃性能。
-
导线规格：
- 导线截面积（Wire Gauge）：表示可以连接到端子的导线的最大或最小截面积范围。
- 螺纹尺寸（Screw Size）：适用于螺纹固定端子的螺纹尺寸标准。
-
安装方式：
- 安装方式（Mounting Style）：包括插入式（插座型）、焊接式（PCB端子）等不同的安装方式。
- 安装孔距离（Pitch）：用于PCB端子，表示安装孔之间的距离。
这些规格参数可能会根据不同的制造商和产品系列而有所不同。为了获取特定的插拔接线端子规格，建议查阅制造商提供的产品PDF规格表、技术手册或联系他们的客户支持部门，以获取准确和详细的规格信息。
优势特点
以下是可插拔接线端子的一些特点和优势：
-
插拔式连接：采用插拔式连接方式，无需焊接或螺纹固定，使得电线的安装和更换变得简便。通过插拔操作，可以快速连接和断开电路，提高工作效率。
-
可重复使用：可以多次插拔使用，方便进行维护、故障排除或更换操作。这样可以减少损坏或浪费，并节省时间和成本。
-
可靠的电气连接：提供稳固的电气连接，保证信号和电力的可靠传输。它们通常具有弹簧接触或压接设计，确保良好的接触力和接触质量。
-
标准化和模块化设计：通常采用标准化设计，符合行业规范和标准。它们可以模块化安装在电路板上，使得电路布局和组装更加整齐、灵活和可管理。
-
多种类型和规格：有多种类型和规格可供选择，以适应不同的应用需求。例如，有插座型和插针型的端子，不同的导线截面和额定电流等级等。
-
安全性和可靠性：提供可靠的连接，并通常具有防误插、防震动、防松动和防误触等安全特性。这些特性可以确保连接稳定性和操作的安全性。
工作原理
插拔接线端子是一种用于连接和断开电路的设备，其工作原理主要涉及以下几个方面：
-
机械连接：插拔接线端子通常由外壳、接触片、固定装置和连接螺钉（或弹簧夹等）组成。通过适当的安装和固定，可以将导线安全地连接到端子上。
-
电气连接：端子的接触片是实现电气连接的关键部分。当导线插入端子并固定时，导线的裸露部分与接触片之间建立起良好的电气接触。这样，电流可以从导线通过端子传递到连接的电路中。
-
可插拔特性：插拔接线端子的设计使得导线可以相对容易地插入和拆出端子。这种可插拔的特性使得在需要更换、维修或调试电路时，可以方便地连接和断开导线。
-
可靠性和稳定性：插拔接线端子的工作原理旨在提供可靠的电气连接和稳定的连接状态。通过合适的设计和材料选择，可以确保端子具有良好的导电性能、稳定的接触压力和耐久性。
插拔接线端子通过机械和电气连接的方式，实现了导线与电路的可靠连接和断开。它们广泛应用于各种电子设备、电气系统和控制系统中，为电路的安装、维护和调试提供了便利和灵活性。
常用工具
插拔接线端子使用的工具通常取决于端子类型和设计。以下是常见的用于插拔接线端子的工具：
-
螺丝刀：用于螺钉型端子，选择适当大小和类型的螺丝刀，以松开或紧固连接螺钉。
-
扁嘴钳（Flat-nose Pliers）或侧切钳（Diagonal Pliers）：可用于握住连接螺钉并施加力量，以松开或紧固螺钉型端子。
-
弹簧夹型端子工具：一些弹簧夹型端子可能需要专用的工具来释放夹具并拆卸导线。这些工具通常由端子制造商提供，以确保正确和安全的拆卸。
-

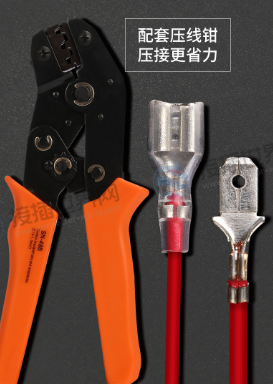

压线钳（Crimping Tool）：适用于部分插拔接线端子，特别是线束端子。压线钳用于压接导线和端子之间的连接，确保可靠的电气连接。
-
接线钳（Wire Strippers）：用于剥除导线的绝缘层，以便插入端子中。接线钳通常具有不同规格的剥线孔，适用于不同规格的导线。
接线方法
接线插拔端子的具体方法可能会因端子类型和应用而有所不同。下面是一般的接线插拔端子的基本步骤：
-
准备工作：
- 确保电源已断开或电路已停止运行，确保安全。
- 检查端子和导线，确保它们没有损坏或变形。
-
松开端子螺钉或弹簧夹：
- 如果是螺钉型端子，使用螺丝刀逆时针松开螺钉，使导线插槽或孔口打开。
- 如果是弹簧夹型端子，按下或旋转相应的释放按钮或松开装置，使夹具张开。
-
插入导线：
- 将导线的裸露部分插入端子的导线插槽或孔口中。
- 确保导线插入到适当的深度，通常是导线插入到端子的接触区域。
- 如果使用螺钉型端子，确保导线与端子之间紧密接触，并紧固螺钉，使导线牢固地固定在端子上。
- 如果使用弹簧夹型端子，释放释放按钮或松开装置，使夹具紧紧抓住导线。
-
检查连接：
- 确保导线没有松动或松脱，并确保导线与端子的接触良好。
- 检查连接点是否牢固，没有松动或松脱的迹象。
拆卸方法
拆卸插拔接线端子的具体方法可能因端子类型和设计而有所不同。以下是一般拆卸插拔接线端子的基本步骤：
-
切断电源：在进行任何拆卸操作之前，务必切断电源，确保安全。
-
松开连接螺钉或释放弹簧夹：
- 如果是螺钉型端子，使用螺丝刀逆时针松开连接螺钉，以松开导线。
- 如果是弹簧夹型端子，按下或旋转相应的释放按钮或松开装置，以释放对导线的夹持力。
-
将导线拔出：
- 在松开连接螺钉或释放弹簧夹之后，用适当的力量将导线从端子中拔出。
- 注意不要过度用力，以免损坏导线或端子。
-
检查和清理：
- 在拆卸端子后，检查导线和端子是否有损坏或变形。
- 如有必要，可以清理导线和端子上的污垢或氧化物。
插拔接线端子硬线压不紧怎么办
如果插拔接线端子的硬线无法压紧，可能有几个原因导致，以下是一些常见的解决方法：
-
检查导线的剥皮长度：确保导线的剥皮长度适合端子要求。如果剥皮过长或过短，可能导致无法正确压紧。按照端子的规格要求，重新剥离导线的绝缘层，确保剥皮长度正确。
-
检查导线的导体状态：确保导线的导体没有损坏或扭曲。如果导线的导体部分损坏或不规则，可能无法有效地与端子接触。在这种情况下，更换导线可能是必要的。
-
检查端子的设计和材料：确保所使用的端子适合硬线连接。有些端子设计用于软线连接，而不适用于硬线连接。确认所使用的端子能够适应硬线的直径和特性。
-
使用合适的工具：确保使用适当的工具进行连接。适当的工具，如压线钳，可以提供足够的压力和力量来正确压紧端子。手工操作可能无法提供足够的压力，因此使用适当的工具可以更好地完成工作。
-
联系制造商或专业技术人员：如果以上方法都没有解决问题，建议联系端子制造商或咨询专业技术人员。他们可以提供具体的建议和解决方案，以确保正确连接硬线。
请注意，确保安全操作和切断电源，以防止电击或其他危险。如果您不确定如何解决问题，最好寻求专业人士的帮助和建议。
