SMP连接器尺寸规格_执行标准_应用特点

SMP连接器（SubMiniature version P connector），也称为GPO连接器，它是一种小型射频（RF）连接器，用于高频应用和微波通信系统中的信号传输。它采用一种特殊的插拔机制，被称为"Push-On"或"Snap-On"连接，可以方便地进行快速插拔操作。

SMP连接器的设计基于SubMiniature version A（SMA）连接器，尺寸较小（SSMP是其更微小型版本）。它通常用于频率范围从DC（直流）到40GHz的应用，具有较好的高频性能。其主要特点包括：

1. 小型尺寸：相对于其它高频连接器来说，它非常紧凑，适用于空间受限的应用。

2. 高频性能：能够在较高的频率范围内工作，通常达到40GHz，使其适用于高频和微波应用。

3. 快速插拔：采用Push-On或Snap-On插拔机制，使连接和断开更加方便和迅速。

4. 50欧姆阻抗：标准阻抗为50欧姆，与许多其它射频设备和系统兼容。

5. 抗震性强：能够防御住大震动能力。

连接类型

SMP根据不同的连接保持力，分为光孔、半擒纵、全擒纵三种界面形式，分别满足不同的应用需求：

1. 光孔式界面（Smooth bore）连接保持力最小，允许轴向和径向不对准，常应用于盲插式连接或非精密型测量，使用寿命超长，可达5000-10000次。
2. 全擒纵式界面（Full detent），连接保持力最佳，抗振动、冲击性能最好。 因其连接后不易取下，纵使稳定性极高，也会极大影响产品使用寿命和便利性，使用寿命仅100-300次左右。
3. 半擒纵界面，又称为有限擒纵式界面（Limited detent），综合了光孔和全擒纵的优点，测试稳定性高，使用寿命可达1000-2000次，适合用于精密型测量。

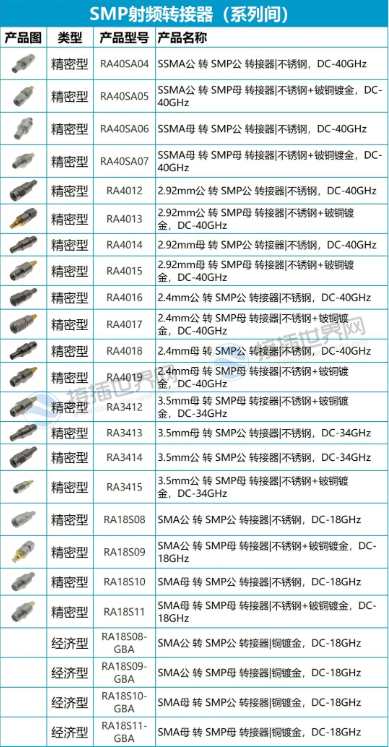

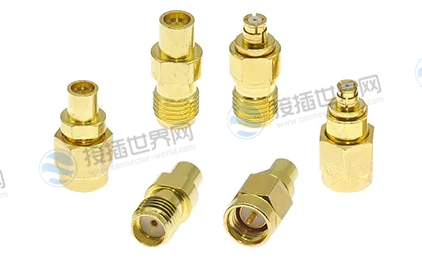

SMP连接器是一种推入并咬合的对插结合式连接器，其接口是与MMCX连接器相同比例的超小型接口，最小尺寸的安装密度可达到连接器中心间距4.3mm，因此非常适用于高密度盲插合。目前比较常见的SMP连接器尺寸规格如下所示：

注意：以上只是部分SMP连接器型号。

执行标准

SMP连接器是一种小型射频连接器，它的规范标准由国际电工委员会（IEC）和美国电气和电子工程师学会（IEEE）制定。以下是关于SMP连接器的一些常见规范标准：

1. IEC 61169-48: 该标准定义了SMP连接器的尺寸、电气特性、接插次数、阻抗匹配等方面的规范要求。

2. IEEE 287-2007: 该标准规定了高频和微波连接器的标准和测量方法，其中包括了SMP连接器的规范。

3. MIL-STD-348A: 这是美军方标准，规定了军用射频连接器的标准规范，包括了SMP连接器的设计和性能要求。

需要注意的是，SMP连接器的规范和标准可能会有一些变化和更新，因此建议在具体应用中参考最新的标准文档以确保正确的设计和使用。

如何选型

在选用SMP连接器时，需要考虑以下几个关键因素：

1. 频率范围：确定所需的工作频率范围，确保选择的SMP连接器能够支持所需的频率。SMP连接器通常可以覆盖直流（DC）至40 GHz的范围，但具体频率范围可能因制造商和型号而有所不同。

2. 阻抗匹配：确保所选的SMP连接器的阻抗与系统或设备的要求匹配。常见的阻抗为50欧姆，但也有其他阻抗可供选择。

3. 尺寸和形状：根据应用的空间限制选择适当的连接器尺寸和形状。SMP连接器相对较小，适合空间有限的应用。

4. 插拔次数：考虑所需的连接和断开次数，特别是在需要频繁插拔的应用中。一些SMP连接器具有较高的耐插拔性能，可承受更多的连接和断开操作。

5. 环境要求：根据应用环境选择合适的SMP连接器。如果应用在恶劣的环境条件下，如高温、湿度或振动环境，需选择具有相应耐用性和防护性能的连接器。

6. 制造商和质量：选择可靠的制造商，提供高质量的SMP连接器。研究和比较不同制造商的产品质量、信誉和技术支持，以确保选择可靠的连接器。

最佳的SMP连接器选型应该考虑以上因素，根据具体应用需求进行综合评估和选择。如果有特定的应用需求或技术要求，建议咨询连接器制造商或技术专家，以获得更准确的选型建议。

主要应用

SMP连接器在高频应用和微波通信系统中具有广泛的应用。以下是一些常见的应用领域：

1. 通信系统：它被广泛应用于无线通信系统，如移动通信基站、微波通信设备和天线系统。它们用于连接射频模块、天线、收发器和其他通信设备。

2. 测试与测量：在射频测试和测量设备中扮演重要角色。它们用于连接测试仪器、网络分析仪、频谱分析仪、功率计等设备，以进行射频性能的测量和分析。

3. 航空航天和国防：由于其紧凑的尺寸和高频性能，SMP连接器被广泛应用于航空航天和国防领域的射频通信和雷达系统。这些系统包括飞机通信、导航、雷达系统和卫星通信。

4. 仪器仪表：在各种仪器仪表中使用，包括频率合成器、信号发生器、功率放大器和频率计等设备。

5. 模块和设备连接：用于连接各种射频模块和设备，如微波集成电路（MMIC）、射频放大器、射频开关和滤波器等。

需要注意的是，SMP连接器适用于频率较高的应用，通常在直流至40GHz的范围内工作。具体的应用可能会有不同的频率、功率和环境要求，因此在选择和应用SMP连接器时，应根据具体需求进行评估和验证。

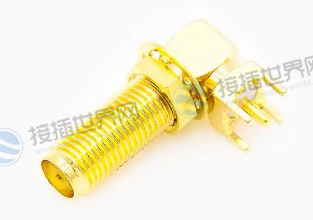

SMP和SMA连接器的区别

SMP连接器和SMA连接器（SubMiniature version A）是两种常见的射频（RF）连接器，它们在设计和性能方面存在一些区别：

1. 尺寸：SMP连接器相对于SMA连接器来说更小，具有更紧凑的尺寸。这使得SMP连接器在空间受限的应用中更具优势。

2. 频率范围：SMP连接器通常适用于高频和微波应用，频率范围为直流（DC）至40 GHz。而SMA连接器的频率范围通常为直流至18 GHz。

3. 插拔机制：SMA连接器采用螺纹式插拔机制，需要旋转连接和断开。而SMP连接器采用Push-On或Snap-On插拔机制，可以方便快速地插拔连接。

4. 阻抗：SMA连接器的标准阻抗为50欧姆，是较为常见的阻抗规范。而SMP连接器的标准阻抗也为50欧姆，但也有其他阻抗可供选择。

5. 插拔次数：一般情况下，SMA连接器的插拔次数较高，可承受更多的连接和断开操作。而SMP连接器的插拔次数一般较少，相对较脆弱，需要小心使用。

综上所述，SMP连接器适用于空间有限、高频和微波应用，而SMA连接器则适用于频率较低、较常见的射频应用。选择适合的连接器应基于具体的应用需求和要求，包括频率范围、尺寸、阻抗匹配和插拔次数等方面。
