MCX连接器尺寸参数_规范标准_做线方法

MCX连接器（Micro Coaxial Connector）是一种小型射频（RF）连接器，常用于无线通信和电子设备中。MCX连接器具有很小的体积和重量，因此在空间受限的应用中非常有用。

MCX连接器采用螺纹连接机制，通常具有50欧姆或75欧姆的特性阻抗。它们使用小型的外部螺纹和内部插入引导引脚，可以实现可靠的射频信号传输。MCX连接器的工作频率范围通常在直流（DC）到6 GHz之间，适用于许多应用，如无线通信设备、天线、测试仪器和消费电子设备等。

MCX连接器的优点之一是它们的快速连接和断开特性，使得安装和更换设备变得更加方便。由于其小型化设计，MCX连接器在紧凑型设备中的应用非常广泛。然而，由于其尺寸较小，它们相对于其它连接器类型（如BNC或SMA）在功率传输能力上可能稍逊一筹。

常见型号

以下是一些常见的MCX连接器型号：

1. MCX-R/A：MCX右角插头（Right Angle Plug），带有90度弯曲的插头设计，适用于空间受限或需要弯曲连接的应用。

2. MCX-SMT：MCX表面贴装插座（Surface Mount Jack），设计用于直接安装在PCB上，无需通过孔洞焊接。

3. MCX-PCB：MCX插座（Jack）和插座（Plug）用于PCB安装，需要通过孔洞焊接固定在电路板上。

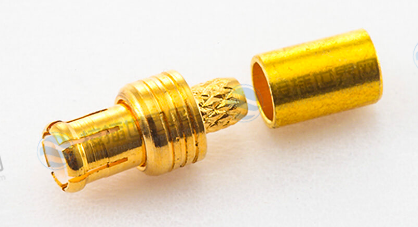

4. MCX-Crimp：MCX插座和插头采用压接端子的连接方式，通常需要使用特定的压接工具进行压接。

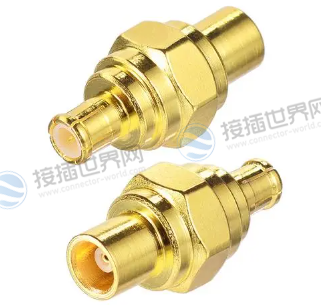

5. MCX-Bulkhead：MCX连接器的法兰插座（Bulkhead Jack），设计用于固定安装在设备外壳或面板上，可提供方便的外部连接接口。

这只是一些常见的MCX连接器型号示例，实际上还有其他各种型号和变种，以满足不同的应用需求。当选择MCX连接器时，应根据具体应用需求和设备要求来选择适当的型号和配置。

规格尺寸

MCX连接器的尺寸参数如下：

1. 外部螺纹直径：约为6.4毫米（0.252英寸）。

2. 插头长度：通常在12.7毫米（0.5英寸）左右，不包括引线长度。

3. 插头引线长度：取决于具体型号和制造商，通常在5毫米（0.2英寸）左右。

4. 插座孔径：适应插头的尺寸，通常略大于插头的直径，以确保插头能够插入并牢固连接。

需要注意的是，尺寸参数可能会有细微的差异，具体取决于不同的制造商和产品系列。因此，在购买MCX连接器时，最好参考具体制造商的产品规格表以获取详细的尺寸参数和技术规范信息。

MCX连接器的规范主要由国际电工委员会（IEC）定义。以下是MCX连接器的一般规范：

1. 特性阻抗：通常有两种特性阻抗可供选择：50欧姆和75欧姆。这些选项允许连接器与不同的射频设备和系统匹配。

2. 接头类型：主要有两种类型：插头（Plug）和插座（Jack）。插头是带有针状引线的连接器，而插座是带有孔状接收器的连接器。插头和插座可以通过螺纹机制进行连接和断开。

3. 尺寸和形状：的外部螺纹直径约为6.4毫米，外部接口形状为圆柱形。由于其小型设计，MCX连接器相对于其他常见的射频连接器类型较为紧凑。

4. 频率范围：频率范围通常在直流（DC）到6 GHz之间，这使其适用于许多无线通信和射频应用。

5. 使用寿命：通常设计用于频繁的插拔操作，具有较高的耐久性和可靠性。使用寿命一般在500次至1000次插拔循环之间。

尽管MCX连接器的规范在大多数情况下是标准化的，但也可能存在一些制造商之间的细微差异。因此，在购买MCX连接器时，最好参考具体制造商的规格说明以确保与您的设备和系统兼容。

做线方法

要制作MCX连接器的线缆，您将需要以下材料和工具：

材料：

1. RG-174或RG-316等射频同轴电缆：选择适合您的应用和频率范围的合适型号和规格的同轴电缆。
2. MCX连接器插头和插座：根据您的需求选择相应的MCX连接器插头和插座。

工具：

1. 剥线工具：用于去除同轴电缆外部绝缘层。
2. 压接工具：如果您使用的是压接型MCX连接器，您将需要相应的压接工具。
3. 锡焊工具：用于焊接同轴电缆内部导线和MCX连接器。

下面是大致的步骤：

1. 使用剥线工具，小心地去除同轴电缆外部绝缘层的一小段，以露出内部屏蔽层和导线。
2. 将内部屏蔽层轻轻推至电缆绝缘层上，并将外部屏蔽层向后折叠。
3. 将内部导线的一小段进行锡焊处理，使其变得坚固。
4. 根据MCX连接器的设计，将内部导线插入插头或插座的相应引脚或孔中。确保导线完全插入，并与引脚或孔接触良好。
5. 使用压接工具（如果使用压接型MCX连接器）或锡焊工具（如果使用需要焊接的型号）对连接进行固定。根据连接器和电缆的型号和制造商要求进行操作。
6. 重复上述步骤，将另一端的MCX连接器插头或插座连接到另一段同轴电缆上，以完成线缆的制作。

请注意，制作MCX连接器线缆需要一定的技巧和经验，确保正确的连接和信号质量。如果您对这方面的技术操作不熟悉，建议咨询专业人士或购买预制的MCX连接器线缆。

MCX连接器的插拔力可以有一定的变化，取决于具体的设计和制造商。然而，一般来说，MCX连接器的插拔力相对较小，比较容易插入和拔出。这是因为MCX连接器设计为快速连接和断开，适用于频繁插拔的应用。

通常情况下，MCX连接器的插拔力在2牛顿（N）到20牛顿（N）范围内，具体取决于制造商和型号。较低的插拔力使得MCX连接器更易于使用，特别是在紧凑空间或需要频繁更换设备的情况下。

然而，尽管插拔力较小，仍建议在插入或拔出MCX连接器时谨慎操作，以避免不必要的损坏或断裂。确保插头和插座对齐并正确插入，以保证可靠的射频连接。
