VHR-4N连接器系列是一种小巧、可靠且经过现场测试的PC板连接器。它具有高载流能力，可用于消费电子产品中的各种信号、电源和输出电路。JST是VHR-4N矩形连接器外壳的制造商。

VHR-4N是一种紧凑、可靠的印刷电路板连接器，具有经过现场测试的高载流能力。它有四种温度设置，工作温度范围为-25 至+85摄氏度。连接器类型是插座，而母插座是接触类型。此外，在适当的温度下工作时，它还可用于汽车、工业和医疗设备应用。

为了确保正确的电气连接，VHR-4N连接器外壳以机械方式支撑接触件，使电气系统绝缘，并有助于施加和保持接触压力。在某些情况下，外壳充当设备的主体，这对于设备的运行至关重要。它还可能具有内置配件或支架，以将内部组件固定到位。

VHR-4N连接器

规格参数

功能特点

主要应用

VHR-4N矩形连接器外壳是一种多用途连接器，可用于多种应用，例如汽车、工业和医疗设备。它采用紧凑坚固的设计，由优质材料制成，确保其可靠性和使用寿命。它还具有防止错配的极化功能，以及确保牢固连接的锁定机制。

布局和组装布局

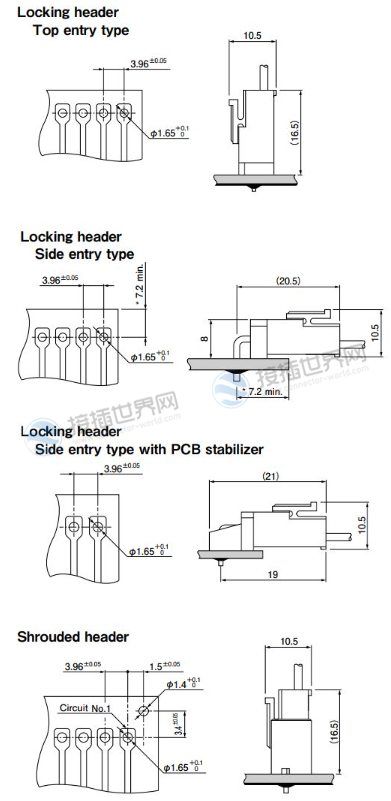

VHR-4N JST PC板布局和组装布局图如下所示：

布局和组装布局

如何判断是否为JST VH连接器？

实际上VH连接器系列是一种小巧、可靠且经过现场测试的PC板连接器。它具有高载流能力，可用于消费电子产品中的各种信号、电源和输出电路。例如，VHR-4N JST连接器广泛用于各种产品，包括可充电电池组、电池平衡器、电池消除器电路、3D打印机和消费电子产品中的无线电控制伺服系统。

常见问题解答

什么是VHR-4N JST矩形连接器外壳？

答：VHR-4N JST是小型、经过现场验证的印刷电路板连接器，且具有大载流能力。它可以与消费电子产品中出现的各种信号、电源和输出电路一起使用。例如，有经过验证的盒式触点、大容量紧凑型连接器以及安全接触和安装应用。

VHR-4N JST连接器外壳是否有公端和母端？

答：任何带插脚或插脚的连接器，无论其安装方式如何，都是公头。母插座安装在板上或面板上。公头连接器通常出现在引线的末端。

连接器的四种功能分类是什么？

答：电连接器根据其功能分为四种基本类型：内联或电缆连接器、机箱或面板连接器、PCB安装连接器以及拼接或对接连接器。
