| 类别 | 最大速度 |
| 类别3 (CAT3) | 10兆比特/秒 |
| 类别5 (CAT5) | 100兆比特/秒 |
| 类别5e (CAT5e) | 1Gbps（增强型） |
| 类别6 (CAT6) | 1Gbps（10Gbps，如果使用长度小于100米的电缆） |
| 类别6e (CAT6e) | 10Gbps（增强型） |
| 类别7 (CAT7) | 10Gbps（为电线添加屏蔽） |
| 类别8 (CAT8) | 40Gbps（距离最远30米） |
什么是RJ45接口？RJ45电缆线类型和接线方法
作者：小编-东升来源：接插网浏览量：4179时间：2023-06-09 16:13:22
CAT电缆，通常称为RJ45电缆接口，在LAN（局域网）中用于互联网或数据传输。它们有多种型号，如CAT5、CAT6等。另外也有不同的类型，如直通电缆（跳线）和交叉电缆。
在本文中，小编将详细RJ45电缆线。同时还将介绍不同类型的以太网电缆，并查看不同电缆标准支持的速度。

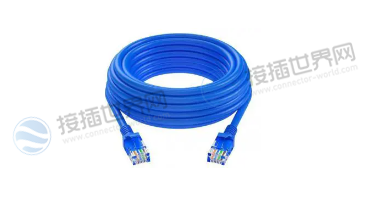

什么是RJ45电缆线？
RJ45电缆线由8根不同颜色的电线组成，连接到连接器头。电缆的一端连接到笔记本电脑上的端口，而另一端连接到路由器或调制解调器以传输信号。该标准称为8P8C（8位8触点）。8根电缆作为4对使用。这组电缆被屏蔽在一起作为双绞线，称为双绞线电缆。
注意：以太网接口只需要两对线，即用于互联网连接的橙色线和绿色线。其它两对，即蓝色和棕色用作电话连接。
RJ45电缆线支持使用单个连接器进行多个连接，因此RJ45最初被称为模块化连接器。连接器带有一个方向标签，有助于正确接线。
RJ45连接器中电缆类型
RJ45连接器使用双绞线，这些双绞线电缆有非屏蔽双绞线和屏蔽双绞线。
非屏蔽双绞线（UTP）
- 它由4对相互缠绕的彩色编码电线组成，这样做是为了防止电磁干扰和信号失真。
- 用于家庭和办公室网络。
- 类似于屏蔽双绞线，但多了一层防止电磁干扰的保护层。
- 用于工业目的。
基于布线标准的双绞线电缆类型
以太网电缆可以使用两种不同的布线标准进行布线，即568A和568B。这两个标准之间的区别在于电缆内部线对排列的顺序。基于这些标准，有两种类型的双绞线电缆，分别为：

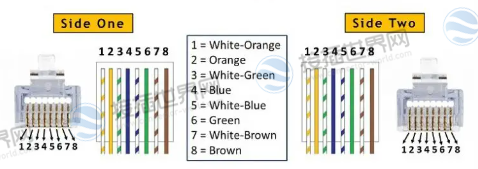

- 直排线（贴片）
当以太网电缆的两端使用相同的标准（568A或568B）连接时，它被称为直通电缆或插线电缆。它通常用于将两个不同的设备连接在一起。例如笔记本电脑到调制解调器。
如上图所示，电缆两端的两个连接器具有相同的标准（此处显示为T568-B）。

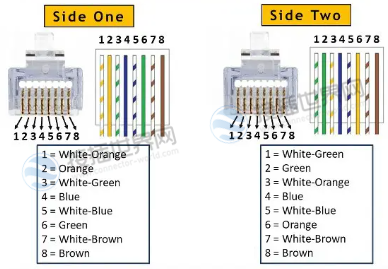

- 交叉线
当以太网电缆的两端使用相反的标准（一端568A和另一端568B）连接时，它被称为交叉电缆。它通常用于将两个相似的设备连接在一起。例如，一台笔记本电脑到另一台笔记本电脑。
如上图所示，电缆末端的两个连接器具有不同的标准。电缆的一侧按T568-B标准连接，另一侧按T568-A标准连接。
双绞线电缆有哪些不同类别？
双绞线中使用的五个主要类别是CAT3、CAT5、CAT6、CAT7 和 CAT8。其中，CAT5和CAT6线通常与RJ45连接器一起使用。类别的区别在于它们可以在不受任何干扰的情况下处理的最大速度。下表给出了每个类别提供的最大速度：
RJ45和CAT6是一样的吗？
RJ45和CAT6 不一样。RJ45是连接器，而CAT6（CATEGORY 6）是双绞线的一种。但是，CAT电缆通常称为RJ45电缆或以太网电缆。
RJ45电缆线的应用
RJ45电缆线通常用于以太网连接。然而，它们对其他应用程序也很有用。一些常见的应用包括：
-
自动化系统
-
过程控制系统
-
工业机械臂的制造和组装
-
测量系统
-
质量控制
-
互联网协议语音 (VOIP) 设备
-
物联网 (IoT) 设备
总结
RJ45电缆线是一种常用于计算机网络和通信领域的标准化数据连接电缆。它采用RJ45插头，具有8个金属接点，用于传输以太网和其他网络协议的数据信号。
需要注意的是，为了确保网络连接的稳定性和性能，使用合适质量的RJ45电缆线非常重要。低质量或不符合标准的电缆可能导致数据传输错误、速率降低或连接中断。因此，建议选择经过认证的高质量RJ45电缆线，并根据具体需求选择适当的电缆类型和线序。
