环形连接器类型_原理_优缺点

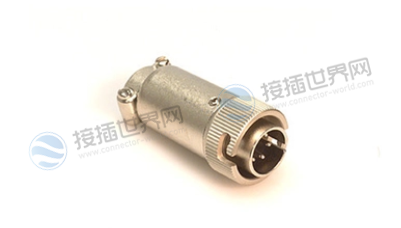

环形连接器是一种特殊类型的电连接器，其特点是具有环形外壳和相应的固定机构，用于建立可靠的电连接和机械连接。环形连接器通常由两个主要组件组成：插头（Plug）和插座（Receptacle）。插头部分通常包含插针（Pin），而插座部分则包含插孔（Socket），插头可以插入插座以建立电连接。

环形连接器广泛应用于各种领域，包括航空航天、军事、工业自动化、船舶、医疗设备和音视频设备等。具体的环形连接器类型和规格会因应用需求和制造商而有所不同。选择适当的环形连接器时，需要考虑信号类型、电流容量、防护等级、机械固定方式等因素。

常见类型

环形连接器是一种常见的连接器类型，具有圆形的外形。以下是一些常见的环形连接器类型：

1. DIN连接器：DIN（Deutsches Institut für Normung）连接器是一种德国标准的环形连接器，常用于音频和视频设备，如MIDI设备和舞台音响系统。

2. XLR连接器：一种用于音频和视频设备的环形连接器，常用于麦克风、音频设备和舞台灯光系统。它们提供了坚固的连接和可靠的屏蔽，适用于高质量音频传输。

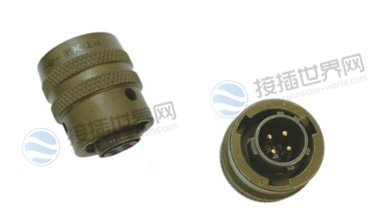

3. MIL-C-5015连接器：一种军用标准的环形连接器，具有耐用的金属外壳和多个插针插孔。它们广泛应用于军事和航空航天领域，提供可靠的信号传输和机械连接。

4. RJ45连接器：一种常见的网络连接器，用于以太网和局域网连接。它们具有环形外形的插头和插座，可支持高速数据传输。

5. USB连接器：USB（Universal Serial Bus）连接器是一种用于连接计算机和外部设备的环形连接器。它们提供了快速和可靠的数据传输，并广泛用于各种设备，如计算机、打印机、存储设备等。

6. M12连接器：一种微型环形连接器，常用于工业自动化和机器人应用。它们具有耐用的外壳和防护等级，适用于恶劣的工业环境。

这些是一些常见的环形连接器类型，它们在不同领域和应用中广泛使用。具体选择适合的环形连接器类型应根据应用需求、连接要求和制造商的规格来确定。

工作原理

环形连接器的原理主要涉及电连接和机械连接两个方面。

1. 电连接原理：

   • 插针和插孔：环形连接器的插头部分通常包含插针，而插座部分则包含插孔。插针和插孔之间通过插入插头来建立电连接。插针与插孔之间的接触表面通常采用金属材料，如黄铜或镀金，以确保良好的电导性和低电阻。
   • 电连接配对：环形连接器中的插针和插孔往往以特定的方式进行配对，以确保正确的电连接。插针和插孔通常按照特定的排列方式进行编号或标记，以帮助正确匹配和连接。

2. 机械连接原理：

   • 锁定机制：环形连接器通常具有机械锁定机制，用于固定插头和插座的连接。常见的机械锁定方式包括螺纹锁定、扣环锁定、卡槽锁定等。这些锁定机制可以确保连接的牢固性和稳定性，防止插头和插座意外脱离。
   • 导向结构：为了确保正确的连接方向，环形连接器通常具有导向结构。插头和插座之间的导向结构可以使它们在特定的角度和位置上相互对准，以便正确插入和旋转固定。

通过电连接和机械连接原理的结合，环形连接器可以实现可靠的电连接和稳定的机械连接。这使得环形连接器在需要高可靠性和耐用性的应用中得到广泛应用，尤其是在恶劣环境条件下使用。

环形连接器板对板

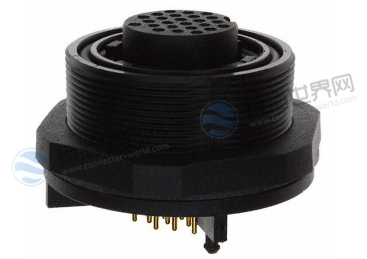

环形连接器板对板（Board-to-Board）是一种特定类型的环形连接器，用于在电子设备中连接两个或多个电路板。它们允许在设备内部的不同电路板之间进行电连接和信号传输。环形连接器板对板通常由两个主要组件组成：

1. 板端连接器（Board Connector）：这是连接到每个电路板上的连接器组件，通常固定在电路板的边缘或角落，并包含插座或插针。
2. 弹簧连接器（Spring Connector）：这是连接到插座或插针上的连接器组件，具有环形形状的外壳，可插入板端连接器的插座或插针中。

环形连接器板对板的原理如下：

1. 电连接：环形连接器板对板通过插座和插针之间的电连接建立信号传输。插座通常固定在一个电路板上，而插针则固定在另一个电路板上。插座和插针之间的金属接触面确保良好的电导性和低电阻。

2. 机械连接：环形连接器板对板通过机械连接来确保连接的牢固性和稳定性。通常采用螺纹锁定、扣环锁定或卡槽锁定等机械锁定机制。这些锁定机制确保插座和插针之间的连接不会意外脱离，以保持可靠的信号传输。

环形连接器板对板可用于各种电子设备中，如计算机、通信设备、工业自动化设备等。它们可以连接不同功能的电路板，例如主处理器板、输入输出板、传感器板等，以实现复杂的系统功能。

在设计环形连接器板对板时，需要考虑以下因素：

• 引脚数目和排列方式：根据连接需要，选择适当数量和排列方式的插座和插针。
• 电流容量和信号类型：确保环形连接器板对板能够支持所需的电流容量和传输信号类型。
• 空间限制和尺寸要求：考虑设备的空间限制和尺寸要求，选择适当尺寸的环形连接器板对板。

通过环形连接器板对板，可以在电子设备中实现可靠的电连接和信号传输，促进设备内不同电路板之间的协作和功能集成。

环形连接器可以通过以下方式来扩大网络功能：

1. 多通道传输：某些环形连接器具有多个插针和插孔，可以同时传输多个信号、电源或数据通道。这样可以实现并行传输，增加网络的带宽和数据吞吐量。

2. 数据协议支持：环形连接器可以与特定的数据协议兼容，如以太网、USB、CAN等。通过连接支持不同数据协议的设备，可以扩展网络的功能和兼容性。

3. 扩展模块：一些环形连接器设计中提供了扩展模块或插槽，可以插入特定的功能模块，如信号转换器、放大器、数据处理器等。这样可以在网络中添加额外的功能和处理能力。

4. 集线器和分配器：环形连接器可以用作网络的集线器或分配器，将多个设备连接在一起，并进行数据的集中管理和分发。这样可以扩展网络的规模和覆盖范围。

5. 网络拓扑结构：通过合理的环形连接器布置和连接方式，可以构建复杂的网络拓扑结构，如环形拓扑、星形拓扑、树形拓扑等。不同的拓扑结构可以满足不同的网络需求，提供更强大的功能和灵活性。

6. 扩展性和可升级性：环形连接器通常具有良好的扩展性和可升级性，可以根据需要添加或替换连接器，以适应不断变化的网络需求和技术发展。

通过以上方式，环形连接器可以扩大网络的功能，提供更多的数据传输通道、兼容不同的协议、增加处理能力和灵活性，从而满足不同应用中对网络功能的需求。

优缺点

环形连接器的外壳具有环形形状，它具有以下优势特点：

• 可靠连接：通常具有可靠的机械锁定机制，如螺纹锁定或扣环锁定，以确保连接的牢固性和稳定性。
• 防护性能：由于具有环形外壳，环形连接器可以提供较高的防护等级，例如防水、防尘和耐冲击能力，适用于恶劣的环境条件。
• 良好密封性：一般具备良好的密封性能，可以在潮湿或有腐蚀性气体的环境中保护连接的稳定性和可靠性。
• 多通道传输：某些环形连接器具有多个插针和插孔，可以同时传输多个信号、电源或数据通道。
• 安全性：环形连接器常用于对安全性要求较高的应用，如军事、航空航天和医疗设备。

然而，环形连接器也存在一些缺点：

1. 尺寸和空间：由于环形连接器通常较大，它们需要一定的空间来安装和布置。这可能会对紧凑或小型设备的设计构成挑战。

2. 成本：相比于其他类型的连接器，环形连接器通常具有较高的制造成本。这主要是由于它们复杂的结构和特殊的防护功能所致。

3. 维护和更换困难：由于环形连接器通常具有复杂的结构和锁定机制，如果需要维护或更换连接器，可能需要更多的时间和努力。

4. 限制性：环形连接器通常针对特定的应用需求和规范设计，不太适用于通用连接需求。这可能限制了其在某些应用领域的使用。

综上所述，环形连接器在需要高可靠性、防护性和安全性的应用中是一种理想的选择。然而，在选择连接器时，需要综合考虑应用需求、空间限制、制造成本和维护因素等各方面的因素。
