OBD是什么意思？OBD系统功能原理_类型_DTC代码

OBD（On-Board Diagnostics）是安装在汽车上的车载诊断系统，可从汽车的各个部分收集数据。它是车辆的汽车术语，用于监控汽车的转速、排放、里程、马力、速度和其它参数。

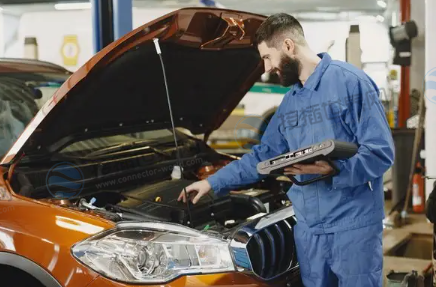

连接到此OBD系统的汽车检查引擎灯会在检测到问题时亮起。然后，技术人员通过将OBD扫描仪连接到汽车的OBD端口来检查错误报告。该数据有助于技术人员确定发动机、电池等的整体健康状况。

OBD原理

OBD代表车载诊断，它不过是安装在汽车上的计算机系统。该OBD系统借助从车辆子系统获得的数据和信息向车主或技术人员提供错误报告。OBD是自我诊断并报告其在车辆动力传输、发动机和其他子系统中的能力。换句话说，它是用车载诊断系统扫描车辆的过程。

车内的传感器向嵌入式系统和用于优化汽车系统的计算机提供信息，或向车主/技术人员显示可用于诊断问题的故障警告。如今，OBD系统借助带有诊断故障代码或 DTC 的标准化数字通信端口提供实时数据，从而可以及时识别问题并纠正车辆故障。

OBD类型

截至目前，只有两个版本的OBD，分别是OBD1和OBD2。OBD1是1991年针对商用车推出的第一个版本。而OBD2是第二代车载诊断系统，与其前一版本相比更先进、更高效、更成功。

OBD1不支持所有以前的车型，它只支持1996年以前生产的汽车。另外，从1996年1月1日起，OBD2被强制用于商业用途。

OBD1比OBD2好吗？

答案肯定不是，毋庸置疑OBD2比OBD1更好，因为它从车辆的更多部分收集数据，比OBD1具有更高的处理能力，并且在全球范围内被接受。OBD1只收集发动机的关键数据，而OBD2收集发动机、动力传输、电池和车辆其他部分的数据。

OBD1之所以没有成功，是因为当时从特定诊断参数中获取信息还没有标准化，这导致车辆的不规则测试。例如，适用于丰田的OBD1扫描仪不适用于福特。

另外，OBD2在标准化和效率方面都比OBD1有所改进。在OBD2系统中，扫描工具通过连接器中的引脚从车辆电池获取电源。因此消除了将扫描工具连接到电源的要求。不过，如果车辆因某些故障而面临断电，则可以将扫描工具连接到辅助电源。

对于OBD2系统的标准化，不同的汽车制造商已经制作了DLC（诊断链接连接器），这是唯一的一个主要组件，通过它可以传输所有与排放相关的代码和可编程数据，并同时诊断问题。

OBD1 VS OBD2：区别差异

根据参数，OBD1和OBD2版本之间的差异解释如下：

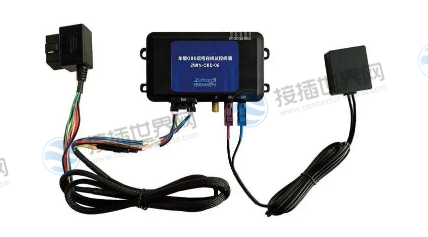

要从OBD2系统收集数据，必须将OBD2扫描仪连接到它。这就是为什么车内有一个16针OBD2端口，通常位于驾驶员侧仪表板下方。要将OBD扫描仪连接到此端口，则需要一个OBD连接器。

OBD2连接器有哪些类型？

目前主要有两个连接器可用于OBD2的连接，分别是OBD-IIA 和 OBD-IIB，前者用于小型汽车，后者用于中重型汽车。

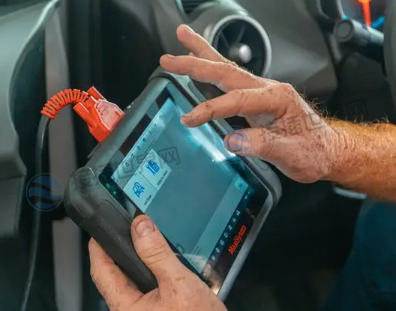

什么是OBD扫描仪？

OBD扫描仪或扫描工具是一种用于车辆诊断的设备，使用它可以从车辆系统中读取错误存储器和数据。OBD系统或计算机产生的错误有一定的标准代码。OBD扫描仪可以解码这些代码以检测任何特定错误。这些代码称为诊断故障代码（DTC代码）。

OBD2扫描仪在诊断软件或移动应用程序与汽车之间建立连接。通过这种方式，可以从扫描仪访问所有汽车数据，例如发动机故障报告。并且在某些情况下，汽车的控制可以通过编码来实现。

OBD扫描仪是最方便的设备，它们的一些优点包括：

• 小巧紧凑的尺寸（不同于笨重的OBD电缆或手持式扫描仪）。
• 方便使用。
• 无需额外的诊断设备（如电缆、计算机软件等）。
• 多功能的

什么是DTC代码？

我们使用DTC代码来确定车辆子系统中的问题。这些DTC由OBD扫描仪读取，然后解码它们以揭示问题。例如，电子控制模块使用氧传感器来监测废气的浓淡。如果计算机感觉传感器条件不是最佳的，并且存在故障风险，它会为此错误设置DTC并打开检查引擎灯。

目前有完整的OBD2 DTC列表释义，具体可以查看OBD2接口连接器针脚配置_主要类型_代码释义。

OBD系统有哪些组成部分？

OBD系统由中央单元、指示器、传感器和连接点组成。下面介绍下OBD系统中各个组成部分的作用。

• ECU：代表电子控制单元，它收集来自车辆各个部分的各种传感器的输入。
• 传感器：如果检测到任何错误，车辆中互连的传感器会向ECU发送代码。
• DTC：诊断故障代码，DTC由各种数字和字母组成，可简要说明问题。
• MILs：故障指示灯，这些指示灯可对车辆出现的任何故障发出早期警报。
• DLC：诊断链路连接器，通常位于驾驶员侧汽车仪表板下方。

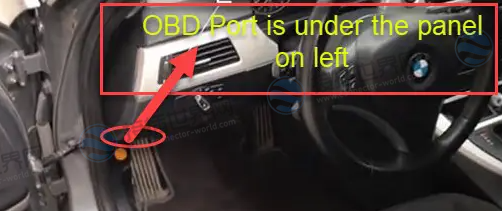

OBD端口或诊断端口位置因制造商而异。通常情况下，它位于仪表板下方的驾驶员侧。在某些车辆中，它位于车辆的中央控制台部分附近。

而在旧型号中，此端口位于手刹附近或后备箱中。

找到这个端口后，就可以很方便的把扫描器插入进去了，这样很快就可以在车辆和诊断设备之间建立连接，从而能够快速的进行错误分析诊断。

总结

简单来说，OBD是车载诊断系统的缩写，它是一种用于监测和诊断车辆发动机和车辆系统的技术。OBD系统通过车辆的电子控制单元（ECU）收集和分析数据，以便检测故障、监测排放和性能，并提供诊断信息。

OBD系统为车辆的维护和故障诊断提供了重要的工具和信息。它可以帮助驾驶员及时发现和解决问题，提高车辆的性能和安全性，并对环境产生更少的影响。
