插针端子功能特点_规范标准_接线方法

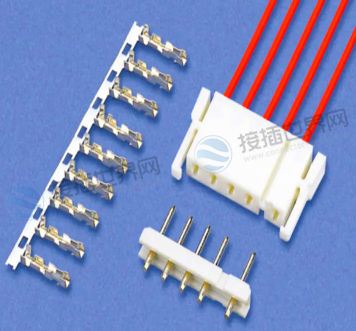

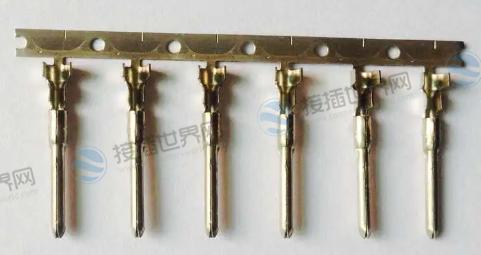

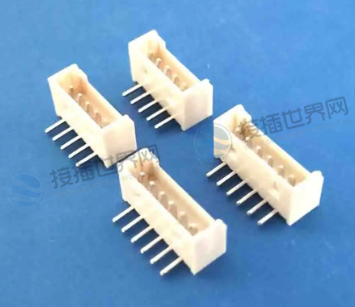

插针端子是一种常见的连接器部件，通常用于插入到插座或连接器中以建立电气连接。它由一个或多个金属插针组成，每个插针具有导电性能，并且具有特定的形状和尺寸，以适应相应的插座或连接器。

插针端子通常具有以下特点：

• 形状可以有很多种，如圆柱形、方柱形、锥形等。这些形状使得插针能够准确地插入相应插座或连接器中的孔口。
• 可以是单插针或多插针的设计，具体取决于应用的需求。多插针端子可以提供多个电路连接，适用于多路信号传输或功率传输。
• 通常由导电金属制成，如铜、黄铜或不锈钢，以确保良好的电气导通性能。
• 一般具有绝缘外壳或绝缘套，以保护插针免受外部环境的影响，并防止不必要的接触和短路。

需要注意的是，插针端子的形状、尺寸、电气特性和连接方式可能因不同的应用而有所差异。在选择和使用插针端子时，应根据具体的应用需求和连接要求，选择适合的插针端子类型和规格。

功能作用

插针端子的主要作用是在电气和电子设备中提供可靠的电气连接，并实现信号传输、电力传输或控制信号的交换。以下是插针端子的一些主要作用：

1. 电气连接：通过插入到相应的插座或连接器中，可以建立电气连接。它们提供了一个接触点，使电流能够从一个设备或部件传输到另一个设备或部件，以实现电路的闭合和信号的传输。

2. 设备连接和拆卸：提供了一种方便的方法，使设备之间能够轻松连接和拆卸。通过插拔插针，可以快速而可靠地连接或断开设备，方便设备的安装、维护和更换。

3. 信号传输：通常用于传输信号，例如音频信号、视频信号、数据信号等。通过插针端子的电气连接，信号可以从一个设备传输到另一个设备，实现信息的传递和交换。

4. 电力传输：一些插针端子设计用于传输电力，可以用于连接电源和负载设备之间的电路。通过插针端子，电能可以从电源源头传输到负载设备，以供应电力需求。

5. 接口和连接器：常常用于设备之间的接口和连接器中。它们提供了标准化的电气连接方式，使不同的设备能够兼容和互联。通过插针端子，设备可以实现互联互通，并共享电气和信号资源。

规范标准

插针端子有许多标准化的规范和标准，以确保不同厂商的插针端子能够互操作并达到一定的一致性。以下是一些常见的插针端子标准：

1. DIN 41612：DIN 41612是一种广泛应用于电子设备中的插针端子标准。它定义了多种类型和尺寸的插针端子，包括C型、B型和R型等。这些端子通常用于连接电路板之间或电路板与外部连接器之间。

2. MIL-STD-1553：MIL-STD-1553是一种用于航空航天和军事应用的插针端子标准。它规定了双绞线和插头/插座的连接方式，用于数据总线和通信系统。

3. RJ系列：RJ系列是一种常见的电话和网络插针端子标准。其中，RJ11用于电话线连接，RJ45用于网络以太网连接。这些端子标准定义了插针的排列和连接方式，使得电话和网络设备可以互连和通信。

4. USB：USB（Universal Serial Bus）是一种通用的插针端子标准，用于连接计算机、外部设备和其他电子设备。USB定义了不同类型的插头和插座，如USB Type-A、USB Type-B、USB Type-C等，用于数据传输和电力传输。

5. HDMI：HDMI（High-Definition Multimedia Interface）是一种用于高清音视频传输的插针端子标准。HDMI插头和插座可以连接电视、显示器、音响和多媒体设备，支持高质量的音频和视频传输。

接线插针端子的步骤可以根据具体的插针端子类型和应用需求略有差异，但以下是一般的接线方法：

1. 准备工作：确认所需的电线或电缆已剥离绝缘层，露出足够的导线长度。

2. 根据插针类型选择正确的接线方式：根据插针端子的设计和接口类型，确定适合的接线方式。一些插针端子需要将导线直接插入插针孔中，而其他插针端子可能需要将导线焊接到插针上。

3. 插入导线：将剥离绝缘层的导线插入插针端子中。如果是需要插入插孔的类型，确保导线插入到正确的孔中，并确保插入深度适当，以确保良好的接触。

4. 夹紧或焊接：根据插针端子的设计，使用相应的方法夹紧导线或将导线焊接到插针上。如果是螺钉端子，使用螺钉拧紧以夹紧导线。如果是焊接端子，将导线正确地焊接到插针上。

5. 检查连接：在完成接线后，确保插针与导线之间的连接牢固可靠。轻轻拉动导线，确保其不松动，并检查是否有任何松动的插针或不良焊接。

插针端子怎么拔，其实可以按照以下步骤进行操作：

1. 断电或断开电源：在拔插针端子之前，确保相关的电路已经断电或断开电源，以避免电击或短路的危险。

2. 握住端子：握住插针端子的外部部分，通常是插头或插座周围的可操作部分。确保牢固地握住，以防止端子意外滑脱。

3. 施加适当的力量：应用适当的力量垂直向外拉或向上拉，以使插针逐渐从插座中脱离。避免过度施加力量，以免损坏插针或插座。

4. 注意插针数量：如果插针端子是多插针的设计，请确保逐一拔出每个插针，而不是试图一次性将所有插针都拔出。

5. 慢慢摇动：如果插针较为紧固或存在一定的摩擦力，可以轻轻摇动插针，有时候这样会有助于顺利拔出插针。

插针端子作为一种常见的连接器部件，主要包括以下优点和缺点。

优点：

1. 可靠性：通常具有良好的接触性能，可以提供稳定的电气连接，并且能够在长期使用中保持一致的性能。

2. 可拆卸性：通过插拔插针，可以快速更换或维修设备，而无需对整个电路进行修改或更换。

3. 标准化：插针端子通常基于标准化规范和接口设计，使得不同厂商的设备和连接器能够互操作和兼容。这种标准化使得插针端子能够广泛应用于各种不同的电子设备和系统中。

4. 多功能性：不同类型的插针端子可以支持不同的电气和信号要求，使其适用于各种应用领域，如电子设备、通信设备、汽车电子等。

缺点：

1. 空间占用：插针端子通常需要一定的空间来容纳插头和插座，因此在设计紧凑的电子设备中可能会占用较多的空间。这对于小型设备或高密度电路板可能会限制其应用。

2. 导线固定性：在某些插针端子设计中，导线连接的固定性可能会有限。对于一些要求高度可靠性和耐振动的应用，可能需要额外的固定手段，以确保导线连接的牢固性。

3. 限制电流和频率：某些插针端子可能存在限制电流和频率的限制。高功率或高频率应用可能需要特殊设计的插针端子，以满足其特定的电气要求。

4. 专业安装要求：对于某些插针端子，其安装可能需要一定的技术和专业知识。确保正确安装和接线，以避免插针损坏或不良连接的风险。

总体而言，插针端子作为一种常见的连接器，具有许多优点，如可靠性、可拆卸性和标准化等。然而，需要根据具体应用的具体需求和考虑到插针端子的限制和缺点，以确定是否适合使用插针端子。在选择插针端子时，需要综合考虑设备的尺寸限制、电气要求、信号传输需求、可靠性要求以及安装和维护的方便性等因素。
