多路接线端子作用_原理_接线方法

多路接线端子是一种用于连接多个电线或导线的端子。它们提供了一个集中的接线点，使得多个电线可以方便地连接到同一个终端或设备上，从而简化了电路布线和维护的过程。多路接线端子通常具有一个主体或基座，上面有多个接线孔或插槽，用于插入和连接电线。每个接线孔都独立且隔离，以防止电线之间的短路。

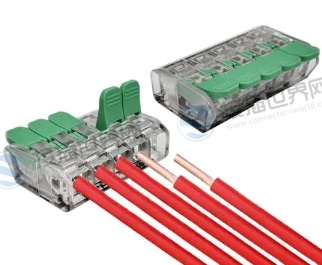

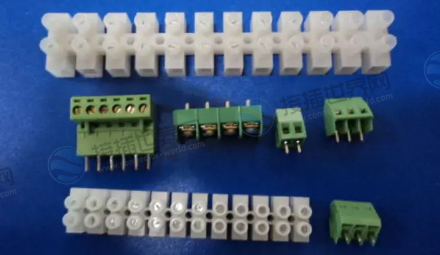

多路接线端子常见的设计包括：

• 条形接线端子：具有一条长条形的基座，上面有多个并排的接线孔。电线通过插入接线孔来实现连接。
• 矩形接线端子：具有一个矩形的基座，上面有多个排列整齐的接线孔。电线通过插入接线孔来进行连接。
• PCB（Printed Circuit Board）端子：用于印刷电路板上的连接，通常具有焊接脚或插针，可以直接安装在印刷电路板上。

需要注意的是，使用多路接线端子时，需要根据电线类型和规格，选择适当的端子类型和容量，并确保正确安装和固定电线，以确保安全可靠的电路连接。

功能作用

多路接线端子的作用是提供一个集中的接线点，使多个电线或导线能够方便地连接到同一个终端或设备上。它们在电气和电子领域中具有以下作用：

1. 连接多个电线：允许将多个电线或导线连接到一个终端或设备上。这样可以方便地集中连接多个信号或电源线，减少布线的复杂性。

2. 管理和组织电线：通过使用多路接线端子，可以更好地管理和组织电线。电线可以有序地插入端子的接线孔或插槽中，使电路布线更整洁，减少混乱和交叉连接。

3. 提供可靠的连接：提供可靠的电路连接。每个接线孔都独立隔离，避免了电线之间的短路，确保信号或电力传输的可靠性。

4. 方便维护和更换：可以方便进行电线的维护和更换。当需要更换或修理某个电线时，只需拆卸相应的接线孔，而无需影响其他电线的连接。

5. 减少故障排除时间：通过将多个电线连接到多路接线端子上，可以减少故障排除的时间。如果出现问题，只需检查和调试特定的电线连接，而无需检查整个电路布线。

工作原理

多路接线端子的工作原理可以简单描述为以下几个步骤：

1. 准备工作：首先，确定需要连接的电线数量和规格。选择适当的多路接线端子，以满足电线尺寸和电流要求。

2. 插入电线：将每根电线的绝缘层剥离一小段，露出导线。然后，根据接线端子的设计，将电线插入端子的接线孔或插槽中。

3. 压紧连接：使用适当的工具，如螺丝刀或压线工具，施加适度的压力将电线与接线端子的金属部分紧密接触。这样可以确保良好的电气连接和机械稳定性。

4. 检查连接：检查每个电线的连接状态，确保它们与接线端子紧密连接，没有松动或松脱的现象。确保导线没有暴露在外，以避免短路或其他安全问题。

5. 测试电路：在连接完成后，进行电路测试，确保电线之间没有短路或断路，并验证信号或电力的正常传输。

多路接线端子的工作原理依赖于合适的插入和压紧过程，以确保良好的电气接触和机械稳定性。通过正确安装和紧固电线，多路接线端子提供可靠的电路连接，同时方便了电线的维护和更换。它们提供了集中和整齐的接线点，简化了电路布线，并提高了电气和电子设备的可靠性和维护性。

接线方法

多路接线端子的接线过程如下：

1. 准备工作：确定需要连接的电线数量和规格，选择合适的多路接线端子。确保所有电源已经关闭或断开。

2. 准备电线：为每根电线剥离一小段绝缘层，通常是约1-2厘米，以露出导线。

3. 插入电线：将每根电线插入多路接线端子的相应接线孔或插槽中。确保插入深度适当，使导线充分进入接线孔。

4. 压紧连接：使用专用的压线工具或螺丝刀等工具，根据多路接线端子的设计，施加适度的压力将接线孔内的夹持部分与电线夹紧。这确保了良好的电气接触和机械稳定性。

5. 检查连接：检查每个电线的连接状态，确保它们与接线端子紧密连接，没有松动或松脱的现象。确保导线没有暴露在外，以避免短路或其他安全问题。

6. 测试电路：在连接完成后，进行电路测试，验证信号或电力的正常传输。可以使用测试仪器或仪表，检查各个电线的连通性和电阻等参数。

另外，接线过程必须根据多路接线端子的具体设计和厂商提供的指南进行操作。不同类型和品牌的多路接线端子可能具有不同的接线方式和要求。因此，在接线之前，务必仔细阅读并遵循相关的使用说明和安装指南，以确保正确和安全的接线。

关于多路接线端子过线箱

如果要将多路接线端子过线到一个线箱中，可以按照以下步骤进行操作：

1. 确定线箱位置：选择一个适当的位置来安装线箱，通常位于需要集中连接的电路附近。确保线箱能够容纳所需的多路接线端子和电线。

2. 安装线箱：将线箱固定在合适的位置上，使用螺丝或其他适当的固定方法。确保线箱稳固且固定牢固。

3. 连接电线：将每根电线的绝缘层剥离一小段，露出导线。根据需要，将电线插入多路接线端子的相应接线孔或插槽中。

4. 安装多路接线端子：将已连接的电线插入多路接线端子，确保它们牢固地连接在端子上。确保每个电线连接到正确的接线孔，避免交叉连接。

5. 连接线箱：将多路接线端子连接到线箱中。根据线箱的设计和要求，通常可以使用螺丝、插针或其他连接方法将端子固定到线箱内。

6. 整理电线：整理连接好的电线，确保它们不会交叉或杂乱。使用固定夹具、电线槽或束线带等工具来保持电线的整齐和有序。

7. 测试电路：在连接完成后，进行电路测试，验证信号或电力的正常传输。可以使用测试仪器或仪表，检查各个电线的连通性和电阻等参数。

应用特点

多路接线端子在电气和电子领域中有广泛的应用。以下是一些常见的应用场景：

1. 控制面板：用于控制面板上的信号和电源线的连接。它们帮助将各种传感器、开关和执行器的电线集中连接到控制面板，使得电路布线更整洁、可靠。

2. 配电盘：在配电盘中，多路接线端子用于连接主电源、分支电路和负载设备。它们提供了一个集中的连接点，方便了电源线和负载线的接线和管理。

3. 终端盒：常用于终端盒中，用于连接和管理各种电线和信号线。终端盒常见于工业自动化和控制系统中，提供一个方便的接线点，简化电气布线和维护。

4. 仪器和设备：被广泛用于各种仪器和设备中，包括测量仪器、控制器、传感器和机器设备。它们帮助将不同的电线连接到相应的接口和电路中，实现设备的功能和操作。

5. 信号传输：用于信号传输系统，如音频、视频和通信系统。它们提供了一个方便的连接点，将不同的信号线连接到输入和输出设备中，实现信号的传递和处理。

6. 家庭和商业电气布线：在家庭和商业建筑的电气布线中，多路接线端子用于连接电源线、照明线、插座线和其他电路线。它们提供了一个集中的连接点，简化了电线的布线和管理。

总而言之，多路接线端子在各种电气和电子设备中被广泛使用，提供了一个方便和可靠的连接方式，简化了电路布线和维护的过程。无论是在工业控制系统、仪器仪表、通信设备还是家庭电气布线中，多路接线端子都起着重要的作用。
