电焊机焊把线接头型号_接线方法_常见问题解答

电焊机焊把线接头是用于电弧焊、电阻焊或其它类型的电焊过程中的关键部件。它通常用于连接焊机的电源电缆和焊枪（焊头）之间的电线。

电焊机焊把线接头的连接方式通常是标准化的，以确保它们能够与不同焊机和焊头兼容。这种标准化通常基于连接器类型和极性，以便用户可以轻松地连接和断开焊把线接头。

另外，其设计和质量对焊接过程的成功至关重要，它们必须能够传输高电流，同时保持可靠的连接，以防止断开或电阻增加。正确的焊把线接头可以提高焊接效率和安全性，确保焊接质量。

电焊机焊把线接头结构组成

电焊机焊把线接头的结构组成包括以下几个部分，具体包括：

1. 电缆连接部分： 通常附加在焊机的电源电缆上。这个部分包含一组导体，通常由铜或铝制成，用于传输电流。导体的数量和尺寸取决于焊机的功率和电流要求。

2. 焊头连接部分： 通常固定在焊枪（焊头）的电缆上。焊头连接部分也包含一组导体，与电缆连接部分的导体相对应。这两部分通过特定的连接方法（通常是螺丝连接或插销连接）将焊机电源电缆和焊头电缆连接在一起。

3. 绝缘材料： 电焊机焊把线接头通常包括绝缘材料，以确保电流不会短路或引起电击。绝缘材料通常由耐热的塑料或橡胶制成，以抵抗焊接过程中产生的高温。

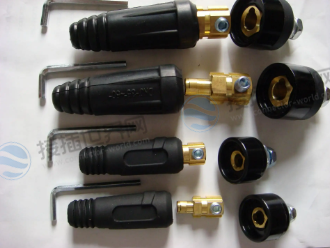

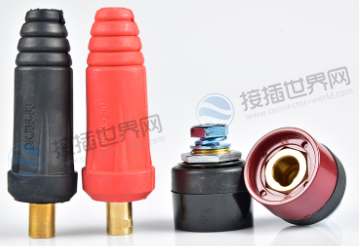

电焊机焊把线接头常见型号

电焊机焊把线接头的型号和规格可以因生产商、电焊机型号和国家/地区的标准而异。一般来说，焊把线接头的型号和规格会根据电焊机的电流和电源要求而有所不同。以下是一些常见焊把线接头型号和规格示例：

1. DKJ型焊把线接头： 广泛用于电弧焊和其他电焊应用。它通常有不同的型号，如DKJ10-25、DKJ35-50，分别表示其额定电流范围。这些型号中的数字表示焊接电流的上限和下限。

2. KDP型焊把线接头： 通常用于电弧焊机。它通常有不同型号，如KDP-25、KDP-50，表示电流容量。

3. Euro型焊把线接头： 一种标准的欧洲焊把线接头，适用于MIG/MAG焊接。它通常有Euro 15、Euro 25、Euro 36等型号，表示连接器的大小和电流容量。

4. Tweco型焊把线接头： Tweco是一个知名的焊接设备制造商，他们制造各种型号的焊把线接头，如Tweco #2、Tweco #4，表示不同规格的焊把线接头。

5. Miller型焊把线接头： Miller Electric是另一家著名的焊接设备制造商，也提供多种型号的焊把线接头，如Miller 15、Miller 25等，表示不同电流和应用要求。

需要注意的是，不同品牌和型号的焊把线接头可能不兼容，因此在选择焊把线接头时，确保其与您的电焊机和焊接需求相匹配。

电焊机焊把线接头怎么接

连接电焊机焊把线接头的步骤可以因电焊机型号和焊把线接头类型而异，但通常遵循以下一般步骤：

1. 关闭电源： 在开始连接之前确保电焊机处于关闭状态，以确保安全。

2. 准备焊把线接头： 确保焊把线接头上已经安装好了电缆和焊枪（焊头）。这通常包括在焊把线接头中插入焊枪连接器，并通过螺丝或插销来固定焊把线接头。

3. 准备电焊机电源电缆： 电源电缆通常附加在电焊机上。确保电源电缆的末端已准备好，以便连接到焊把线接头。

4. 检查极性： 某些电焊机和焊把线接头要求特定的极性（正负极不要弄反），可以擦查看电焊机和焊把线接头的用户手册，以了解正确的极性配置。

5. 连接电源电缆： 将电源电缆插入焊把线接头中。这通常涉及将电源电缆的导体插入到焊把线接头的连接器中，并使用螺丝或插销将其安全地固定。

6. 检查绝缘： 确保连接部分的绝缘是完好的，以防止电流泄漏或电击危险。

7. 连接电焊机焊把线接头： 将焊把线接头连接到电焊机上的焊接电缆接口，这通常涉及将焊把线接头插入电焊机焊接电缆接口并确保它牢固固定。

8. 锁定连接： 使用螺丝或其他锁定机制，确保焊把线接头牢固地连接到电焊机。

9. 检查连接： 仔细检查所有连接，确保它们牢固、绝缘完好，并正确连接。这有助于避免电流泄漏或连接故障。

电焊机焊把线接头裸露如何防护

电焊机焊把线接头的导体通常是裸露的，因为焊接过程中需要直接接触金属工件，以确保电流传导良好。然而，在使用电焊机时，必须采取措施来防护焊把线接头的裸露部分，以确保安全性和防止电击。以下是一些方法来防护电焊机焊把线接头的裸露部分：

1. 使用绝缘焊把套： 绝缘焊把套是一种专门设计的绝缘套管，可以套在焊把线接头的裸露部分上。这些套管通常由绝缘材料制成，如橡胶或塑料，可以有效地防护焊把线接头，防止触及金属部分，从而减少电击风险。

2. 避免直接接触： 操作焊机时，应避免直接接触焊把线接头的裸露部分。使用绝缘工具或绝缘手套来操作焊把，以降低电击风险。

3. 保持焊把线接头干燥： 湿润的焊把线接头可能会增加电击的风险。确保焊把线接头保持干燥，避免雨水或液体进入接头部分。

4. 定期检查和维护： 定期检查焊把线接头以确保其状态良好。如果发现任何损坏或磨损，应立即更换焊把线接头或绝缘套。

5. 遵守安全规定： 在焊接作业中，应遵循适当的安全规定，包括佩戴焊接面罩、绝缘手套、防护服和其他必需的防护装备。此外，确保工作区域清洁，避免绊倒或摔倒。

电焊机焊把线接头虚接冒烟怎么办

电焊机焊把线接头虚接（虚焊）和冒烟通常是焊接过程中出现问题的迹象。虚接是指电流不充分或没有正常传导，可能会导致焊接质量不佳。冒烟是指焊接过程中出现异常烟雾，可能是由于焊材或焊接区域的问题。

以下是可能导致电焊机焊把线接头虚接和冒烟的一些常见问题和解决方法：

1. 虚接（虚焊）问题：

   • 松动或不良连接： 虚接通常是由于电缆连接不牢固或连接松动引起的。检查焊把线接头和电源电缆连接是否紧固，确保所有连接都牢固。

   • 焊把线接头损坏： 电焊机焊把线接头本身可能会损坏，例如，焊把线接头内部的导体可能断裂。如果有损坏，需要更换焊把线接头。

   • 电缆损坏： 电缆本身可能存在切割、磨损或损坏的问题，这会影响电流传导。检查电缆的完整性，如有损坏，需修复或更换。

   • 不良接地： 不良接地可能导致虚接问题。确保焊机的地线连接良好，接触良好且没有生锈或腐蚀。

2. 冒烟问题：

   • 焊材问题： 冒烟可能是由于焊材（焊丝、焊棒等）的问题引起的，例如焊材不适用于具体的焊接应用，或者可能存在含有有害物质的焊材。确保使用合适的焊材。

   • 焊接区域问题： 某些焊接过程可能会产生烟雾，特别是对于高温焊接，可能需要适当的通风和排烟系统来减少烟雾。

   • 电弧稳定性问题： 不稳定的电弧可能导致冒烟。确保焊接电弧稳定，可能需要调整电流、电压和电极间距等参数。

电焊机焊把线接头松动

电焊机焊把线接头松动可能会导致焊接质量不佳、虚接、电弧不稳定以及安全风险。因此，如果发现焊把线接头松动，应立即采取措施来解决问题。以下是一些步骤，以解决电焊机焊把线接头松动的问题：

1. 切断电源： 在开始修复焊把线接头之前，务必切断电焊机的电源，以确保安全。

2. 检查连接部分： 检查焊把线接头和电源电缆连接部分，确定松动的位置。通常，连接部分包括电缆内的导体和焊把线接头的连接器。

3. 紧固连接部分： 使用适当的工具，例如扳手或螺丝刀，紧固连接部分。确保连接紧固稳固，但不要过于紧固，以免损坏导体或焊把线接头的连接器。

4. 检查绝缘： 确保绝缘部分完好无损。如果发现绝缘部分破损或磨损，应立即更换绝缘套或绝缘材料，以防止电击和短路风险。

5. 测试连接： 在重新紧固连接后，进行一些简单的测试，确保焊机可以正常工作，焊接质量不受影响。

6. 定期检查： 为了防止焊把线接头松动问题再次发生，建议定期检查连接部分，确保它们保持牢固。此外，对焊接设备进行定期维护，以保持其性能和安全性。

如果不确定如何正确处理焊把线接头的松动问题，或者如果问题无法解决，最好咨询专业的焊接技术人员或维修人员，毕竟焊接设备的安全和性能至关重要，所以确保问题得到妥善处理非常重要。
