工业电源连接器作用_国际标准_接线方法

工业电源连接器是用于连接工业设备和电源的组件，其主要功能作用是传递电力和信号。在工业领域，设备和系统通常需要高电流和高压的电源，而工业电源连接器的设计目标就是在这样的环境下提供稳定、可靠的电力连接。

工业连接器通常具有以下特点：

1. 耐用性：必须能够承受严酷的工作条件，包括高温、湿度、振动、冲击等。因此，它们通常采用耐用的材料和设计。

2. 高电流承载能力：通常需要大功率供电，因此连接器必须能够承载高电流。

3. 防护等级：工业环境可能存在尘埃、水汽、化学品等污染物，连接器通常具有较高的防护等级，以防止这些污染物进入连接器内部。

4. 快速连接/断开：在工业环境中，维护和更换设备是常见的操作，因此工业电源连接器通常具有快速连接和断开的功能，以减少停机时间。

5. 防误插设计：为防止错误插入，工业电源连接器通常具有独特的插入方式或颜色编码。

6. 多功能：一些工业电源连接器不仅传递电力，还能传递信号和数据，从而实现设备之间的通信。

以上这些特点使得工业电源连接器在制造业、自动化、能源领域、交通运输等工业应用中得到广泛使用。不同的行业和应用需要不同类型的工业电源连接器，因此市场上有多种规格和类型可供选择。

工业电源连接器的价格会因多种因素而异，包括连接器的型号、规格、品牌、防护等级、电流传输能力以及市场供求等。价格范围可以从几十元到几百元甚至更高。

常见型号

工业电源连接器有许多不同的型号和规格，每种型号适用于不同的应用和电源要求。以下是一些常见的工业电源连接器型号：

1. M12工业电源连接器：一种常用的工业连接器，通常用于传感器、执行器和自动化设备。它有不同的型号，包括M12 4针、M12 5针、M12 8针等，适用于不同的信号和功率传输需求。

2. M8工业电源连接器：通常用于相对较小的设备和传感器，适用于一些有限的空间应用。

3. M23工业电源连接器：常常用于高功率应用，如伺服驱动器和电机连接。

4. 7/8"工业电源连接器：这是一种较大的连接器，通常用于传输较高电流的应用。

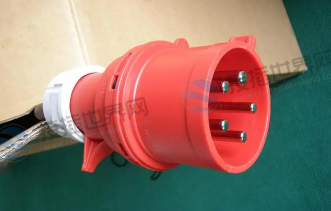

5. 插板连接器：主要用于高电流和高压的工业电源连接器，广泛应用于电力设备和工业自动化系统。

6. DIN导轨连接器：一种安装在标准DIN导轨上的连接器，常用于控制柜内的电源分配。

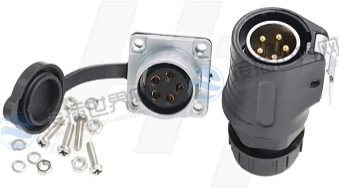

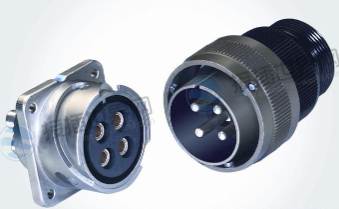

7. 环形连接器：适用于要求防水、防尘的工业环境，广泛应用于野外设备和户外安装。

以上只是一些常见的工业电源连接器型号，市场上还有许多其他型号和品牌可供选择。在选择适合特定应用的工业电源连接器时，应考虑电流、电压、防护等级、插拔次数和环境适应性等因素。

国际标准

工业电源连接器的国际标准有多个，以下是一些常见的国际标准：

1. IEC 60320：这个标准规定了用于家用和类似用途的电气设备的插头、插座和连接器的尺寸和性能要求。虽然这个标准通常用于家用电器，但在一些工业设备中也可以找到这种类型的连接器。

2. IEC 61984：这是用于连接和分离导体的插头、插座和连接器的标准。它适用于低压（LV）连接器，包括工业设备中使用的一些连接器。

3. ISO 15170：这是国际标准化组织（ISO）制定的，用于工业自动化和过程控制中连接器的标准。它包含了一些常用的工业连接器类型，如M8、M12、M23等。

4. EN 175301-803（DIN 43650）：这是用于工业电磁阀和传感器的连接器标准。这些连接器通常用于控制系统和自动化设备中。

5. MIL-STD-348：这是美国军用标准，用于无线电频率连接器的设计和性能要求。虽然是为军事用途设计的，但在一些工业应用中也可能使用。

6. JIS C 5432：这是日本工业标准，用于工业用电气连接器的一般规范。

这些国际标准是为了确保工业电源连接器的质量、安全性和互换性，以满足全球范围内不同应用的需求。各个国家和地区的电气设备制造商通常会遵循这些标准，以确保他们生产的连接器符合国际标准，并能够在全球范围内使用和交换。

接线方法

连接工业电源连接器需要注意以下几个步骤，具体方法可能因连接器类型和厂家而异，因此在操作前最好查阅连接器的说明书或咨询相关专业人员：

1. 了解连接器类型：首先，确认您手头的工业电源连接器的类型和规格。不同的连接器可能有不同的针脚数量和排列方式，因此必须准确了解连接器的型号和引脚定义。

2. 准备连接器和电源设备：确保连接器和电源设备都处于关机状态，以避免意外电流流动。清理连接器和设备上的尘埃和污物，保持接触部分干净。

3. 对准引脚：在插入连接器之前，确保引脚正确对准。有些连接器可能具有特殊的插入方向或颜色编码，以防止误插。

4. 轻推插入：用适当的轻力将连接器插入相应的插座。不要用过大的力量，以免损坏引脚或连接器。

5. 确保牢固：一旦连接器插入插座，轻轻摇动连接器，确保它牢固地连接在位，避免松动。

6. 连接辅助信号：如果连接器除了电源之外还需要传递信号或数据，确保辅助信号线也正确连接。

7. 进行测试：连接器插入后，进行相应的测试以确保连接是否正常工作。测试可能涉及电压、电流、信号传输等。

注意，工业电源连接器通常用于高功率和高压的应用，因此在连接和操作时务必谨慎，并确保符合相关的安全操作规程。如果您对连接器的操作不熟悉或存在疑问，最好请专业的电气工程师或技术人员来进行操作。

应用特点

工业电源连接器在工业领域中起到关键作用，其主要功能包括：

1. 电力传输：工业电源连接器是将电源与工业设备之间的主要电力传输通道。它们承载着高电流和高压的电力，确保设备能够正常运行并提供所需的电能。

2. 信号传递：除了电力，一些工业电源连接器还可以传递信号和数据。这些信号可能包括传感器数据、控制信号、通讯信号等，用于设备之间的信息交换和控制。

3. 设备连接和断开：工业电源连接器允许设备快速连接和断开，方便设备的安装、维护和更换。这在工业环境中特别重要，因为设备经常需要进行维修或更换部件。

4. 确保稳定可靠的电力供应：工业电源连接器的设计目标是确保电力供应的稳定和可靠性。它们通常采用耐用的材料和结构，能够在严酷的工作条件下持续工作，并且能够防止电源中断或故障。

5. 防护环境：工业电源连接器通常具有防护等级，能够抵御尘埃、水汽、化学品等污染物的侵入，从而确保连接器和设备的安全运行。

6. 防误插设计：为防止错误插入，工业电源连接器通常具有特殊的插入方式或颜色编码，这有助于减少操作错误并提高设备的安全性。

总体而言，工业电源连接器在确保工业设备稳定运行、传递信号和数据、方便设备连接维护以及防护环境方面起着至关重要的作用。它们在各种工业应用中广泛使用，促进了生产效率的提高和工业自动化的推进。
