直插式连接器类型_接线方法_优缺点

作者：小编-东升来源：接插网浏览量：4114时间：2023-07-28 16:21:39

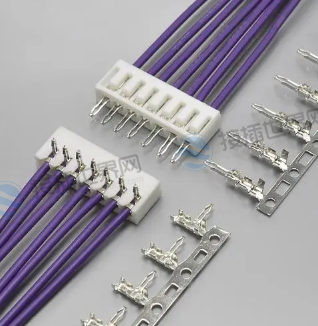

直插式连接器（Through-hole Connector）是一种常见的电子元件连接器类型，也被称为插座或插头。它们通常用于将电子元件或设备与电路板（PCB）相连接。直插式连接器之所以得名，是因为它们可以直接插入预先设计好的插槽或孔中，而无需进行额外的焊接。

这些连接器通常由金属或塑料制成，具有多个引脚或插针，其数量和排列方式会根据特定的应用和需求而变化。这些连接器广泛应用于电子设备、计算机硬件、通信设备、汽车电子等领域，因其方便、可靠的连接方式而备受欢迎。在组装电子设备时，直插式连接器能够加速生产过程，并便于维护和更换故障元件。

功能作用

直插式连接器在电子设备和电路中扮演着至关重要的角色，其功能和作用主要包括以下几个方面：

电路连接：用于在电子元件、模块或设备之间建立电路连接。它们允许将电路板（PCB）上的元件与其他电路板、电线或电缆连接起来，形成一个完整的电子系统。
信号传输：连接器的引脚或插针通过连接，实现信号的传输。这些信号可以是数据、音频、视频、控制信号等，允许不同部件之间进行有效的通信和交换信息。
电源连接：可以用于连接电源线，将电源从电源适配器、电池或电源模块传递到设备中的电路。它们提供电源输入，以供设备正常运行。
模块化设计：有助于实现模块化设计，因为它们允许将不同功能的模块或部件插入和拔出。这样的设计使得设备的维护和升级更加方便，同时加快了生产流程。
维修和更换：使用直插式连接器的电子设备更容易进行维修和更换。如果某个元件损坏或出现故障，可以轻松地将其拔出并更换为新的连接器。
设备组装：简化了设备的组装过程。在生产线上，工人可以快速地将连接器插入预定的插槽或孔中，从而实现高效的装配。
灵活性：连接器提供了设备内部组件之间的可靠连接，允许设计师在布局和连接时更具灵活性，提高了电路设计的自由度。

功能作用

常见类型

直插式连接器有许多类型，每种类型都适用于不同的应用和连接需求。以下是一些常见的直插式连接器类型：

单排直插式连接器：引脚位于一个单独的排列中，通常用于连接单个电子元件或设备。

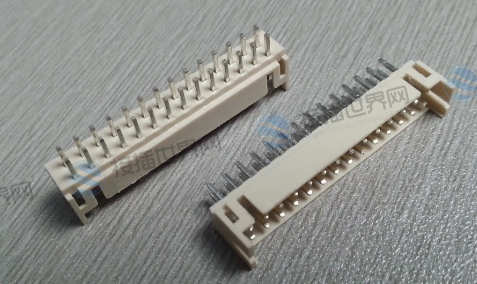

双排直插式连接器：引脚分为两行排列，用于高密度连接，常用于连接多个电子元件或设备。
插座式连接器：也称为母头，用于插入引脚的连接器。
插头式连接器：也称为公头，插入插座式连接器的连接器。
圆形直插式连接器：具有圆形外形的连接器，常用于工业设备、航空航天等领域。
方形直插式连接器：具有方形外形的连接器，通常用于电子设备、计算机硬件等应用。
DIN连接器：一种标准化的连接器类型，常用于音频、视频、数据和电源连接。
USB连接器：用于连接各种USB设备，如计算机、手机、打印机等。
HDMI连接器：用于高清晰度多媒体接口，常用于连接显示器、电视等设备。

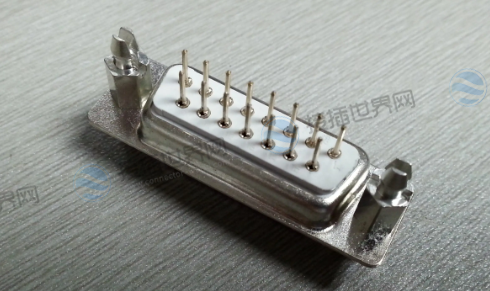

D-Sub连接器：通常用于串口或并口连接，常见于计算机硬件。
IDC连接器：用于无需焊接的平面电缆连接。
FFC/FPC连接器：用于平面电缆或柔性打印电路板的连接。
插针连接器：也称为插针头，常用于连接电线和电缆。
立式直插式连接器：引脚朝向垂直于连接器底部方向，常用于紧凑型布局。
水平直插式连接器：引脚朝向水平方向，通常用于较宽的连接器。
ZIF连接器：即零插力连接器，允许在不使用额外力量的情况下插入或拔出连接器。
LIF连接器：即低插力连接器，相对于ZIF连接器，需要较少的插入力。

常见类型

接线方法

接线直插式连接器通常是一个相对简单的过程，但具体步骤和方法可能因连接器类型和应用而有所不同。在接线直插式连接器之前，您应该确保您了解所使用的连接器的规格和要求，并采取适当的预防措施，如断电等，以确保安全操作。以下是一般的接线步骤：

准备工作：
- 确保您有正确类型和规格的直插式连接器，以及需要连接的电子元件或设备。
- 检查连接器的引脚和插槽是否与电路板的设计相匹配。
- 确认连接器的方向，通常在连接器上会有标记或刻线，指示正确的插入方向。
确认引脚和功能：
- 查阅连接器的数据手册或规格表，了解每个引脚的功能和用途。
- 确认您需要连接的电子元件的引脚和相应的功能。
插入连接器：
- 将直插式连接器沿着正确的方向插入到电路板的相应插槽或孔中。
- 注意不要用过度的力量插入连接器，以免损坏引脚或电路板。
连接引脚：
- 确保连接器的引脚正确地与电路板上的引脚相对应。
- 使用焊接工具和适当的焊料，将连接器的引脚与电路板上的引脚焊接在一起。
- 注意要进行适当的焊接，确保焊接点牢固可靠。
测试连接：
- 在完成焊接后，您可以使用适当的测试设备或方法，检查连接是否成功。
- 可以使用万用表或测试仪器来检查引脚之间的连通性和正确性。
