模块电源连接器作用_工作原理_接线方法

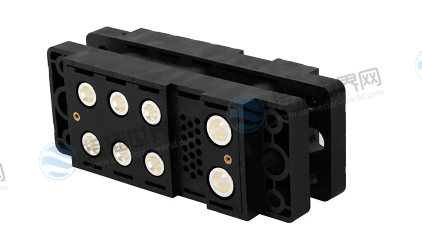

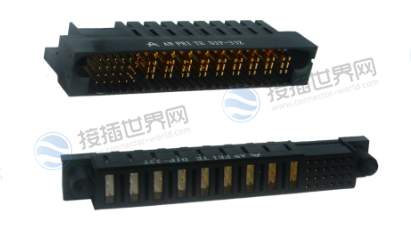

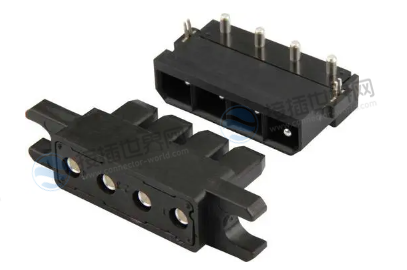

模块电源连接器是一种用于连接不同电子设备或模块之间的电源接口。在电子系统中，不同的模块或组件通常需要供电以正常运行，而模块电源连接器允许将电源从主电源源头传递到这些模块。

这些连接器通常具有特定的形状、尺寸和针脚配置，以确保正确地连接并避免插反或插错的情况。模块电源连接器可以是插头和插座的组合，也可以是其他类型的连接接口，取决于应用和设计要求。

模块电源连接器的设计和标准可能会因不同的行业、设备类型和制造商而异。常见的模块电源连接器类型包括圆形连接器（如DC插头和插座）、直角连接器、板对板连接器等。它们被广泛用于计算机、通信设备、工业控制系统、医疗设备等各种电子设备中。

功能作用

模块电源连接器的作用是将电源从主电源传递到不同的模块或组件，以供给它们所需的电能，确保设备的正常运行和功能。具体来说，模块电源连接器在电子设备中发挥以下作用：

1. 电源供应：连接器将来自主电源或电源适配器的电能传递给各个模块或组件。这些模块可能包括中央处理器（CPU）、内存、存储设备、显示器、传感器等。

2. 供电管理：模块电源连接器通常与电源管理系统结合使用，以控制电源的分配和管理。这可确保不同模块获得适当的电源电压和电流，避免过载或供电不足的情况。

3. 热插拔支持：一些模块电源连接器设计支持热插拔功能，使用户可以在设备运行时插入或拔出模块，而不会损坏设备或造成故障。

4. 信号传输：除了电源传输，一些连接器还可以传输其他信号，例如数据、控制信号等。这种设计将电源和通信集成在一个连接器中，简化了设备的布线和连接。

5. 可靠性和稳定性：模块电源连接器的设计通常考虑到长期使用和高频次插拔的情况，以确保连接的可靠性和稳定性。

规范标准

模块电源连接器标准是由国际标准化组织（ISO）、欧洲标准化委员会（CENELEC）、美国国家标准学会（ANSI）、日本工业标准化组织（JIS）等组织发布和维护的一系列规范，用于指导和规范模块电源连接器的设计、制造和使用。这些标准旨在确保连接器的互操作性、可靠性、安全性和通用性。以下是一些常见的模块电源连接器标准：

1. IEC 60320: 这是国际电工委员会（IEC）发布的一系列标准，规定了用于家用和类似用途的插头、插座和电源插座连接器的技术要求和试验方法。它包括C13、C14、C15、C19等型号，广泛用于计算机、服务器、打印机等设备。

2. DIN 41612: 这是德国工业标准化委员会（DIN）发布的标准，规定了用于电子设备内部连接的二维插头和插座的尺寸、排列和针脚定义。它常用于板对板连接或背板连接。

3. MIL-DTL-38999: 这是美国国防标准化局（DSCC）发布的一系列标准，用于规范环境恶劣的军用和航空航天应用中的圆形连接器。它们具有高度的可靠性和防护性能。

4. USB（Universal Serial Bus）规范：由USB实现者论坛发布的USB规范定义了用于计算机和其他设备的通用串行总线连接器。

5. RJ45：这是一种常用于计算机网络中的模块电源连接器，用于连接以太网网络和设备。

工作原理

模块电源连接器的工作原理可以简单地描述为在电子设备中传递电源电能和可能的其他信号。其具体工作原理取决于连接器的类型和设计，下面是一般情况下模块电源连接器的工作原理：

1. 电源传输：通常包括插头和插座两部分。插头是连接到供电源头的部分，而插座则是连接到需要供电的模块或组件的部分。电源从插头传递到插座，供应给目标模块。

2. 针脚配置：插头和插座上有一组金属针脚或插槽，它们被设计成一一对应。在插头插入插座时，针脚相互接触，从而建立电气连接。

3. 稳定连接：一般采用设计使得插头和插座之间的接触稳固可靠，防止插头在使用过程中意外松脱，确保稳定的电源传输。

4. 热插拔支持：一些连接器设计支持热插拔功能。这意味着用户可以在设备运行时插入或拔出模块，而不需要关闭整个设备。在支持热插拔的连接器中，通常会有额外的设计措施，如防止电弧产生或电压过高导致的损坏。

5. 多功能：除了电源传输，一些模块电源连接器还可以传输其他信号，如数据、控制信号等。这种设计将电源和通信功能整合在一个连接器中，减少了布线的复杂性。

接线方法

模块电源连接器的接插方法会根据连接器的类型和设计有所不同。通常情况下，插头和插座的针脚配置是按照一一对应的原则进行设计，以确保正确连接和供电。下面是一般的步骤来连接模块电源连接器：

1. 确认插头和插座类型：首先，确认手头的插头和插座的类型是否匹配。不同的设备可能使用不同类型的连接器，例如圆形连接器、直角连接器等。

2. 确认插头方向：在插入插头之前，确保已经确认了插头的正确方向。有些连接器可能有特定的标记或标志来指示正确的插入方向，确保针脚正确对齐。

3. 插入插头：将插头轻轻地插入插座。确保不要用过多的力量，以免损坏针脚或连接器。

4. 确保稳固连接：一旦插头插入插座，确保连接稳固。插头和插座之间的针脚应该正确对应，并且连接器应该牢固地固定在位，不会意外松脱。

5. 测试供电：一旦连接完成，请确保设备正确供电。如果设备有指示灯或显示屏，检查是否有电源指示灯亮起，或设备显示屏显示出相应的信息。

6. 热插拔注意事项（如果适用）：如果连接器支持热插拔功能，在插入或拔出模块时，请确保设备处于安全状态。在拔出模块之前，最好先关闭相关的电源或进行相应的操作，避免可能的电弧或电压问题。

请注意，不同设备和连接器可能会有不同的细节和特殊注意事项。在连接模块电源连接器时，请务必仔细阅读相关设备的说明手册或使用指南，以确保正确连接和安全使用。

优缺点

模块电源连接器作为电子设备中重要的组件，具有一系列优点和一些缺点。以下是它们的主要优缺点概括如下。

优点：

1. 灵活性：允许将不同模块或组件与主设备连接，从而实现电子设备的模块化设计。这种灵活性使得设备更易于维护和升级，也方便在需要时更换特定模块。

2. 维护便捷：由于模块电源连接器的存在，维修和维护工作可以更加简单。如果设备出现故障，可以通过更换有问题的模块来修复问题，而无需更换整个设备。

3. 适应性：通常具有标准化设计，这使得它们能够适应各种不同的设备和行业标准。这样一来，同一种连接器可以用于多种设备，提高了设备的通用性和互操作性。

4. 省时省力：连接模块电源连接器往往比硬连接更加方便，节省了布线的时间和劳力。这对于大规模生产和批量生产的设备尤其有利。

5. 热插拔支持：一些模块电源连接器支持热插拔功能，允许在设备运行时插入或拔出模块，而不会中断整个设备的运行，提高了设备的可用性。

缺点：

1. 失效可能：作为连接设备的要件，连接器失效可能导致设备整体功能失效。因此，连接器的质量和可靠性至关重要。

2. 空间占用：连接器可能占据设备内部的一定空间，特别是对于紧凑型设备来说，连接器的尺寸和形状可能需要特别考虑。

3. 成本：优质的模块电源连接器通常比简单的硬连接更昂贵，尤其是某些特殊行业标准的连接器。

4. 外部环境影响：一些连接器可能对环境敏感，特别是在恶劣的工业环境或户外环境下，需要采取额外的防护措施。

总的来说，模块电源连接器的优点在于其灵活性、维护便捷和适应性，但在设计和选择连接器时，需要仔细考虑其可靠性、成本和环境适应性。
