光伏型连接器怎么使用

光伏型连接器是用于太阳能光伏系统中的一种连接器，主要用于连接太阳能电池板和逆变器或其他电气设备。下面将详细介绍光伏型连接器的使用方法和注意事项。

第一部分：光伏型连接器的基本概述

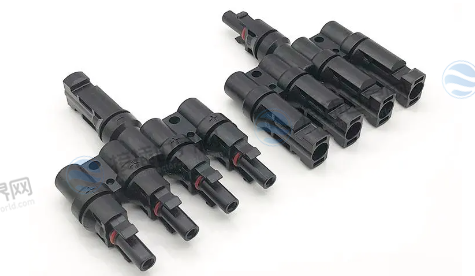

光伏型连接器是专门设计用于太阳能系统的连接器，具有防水、防尘、防紫外线等特性，能够在户外恶劣环境下稳定工作。它通常由插头(男头)和插座(女头)两部分组成，使用时需要将插头和插座正确地插合在一起实现电气连接。

第二部分：光伏型连接器的安装步骤

准备工作：在安装光伏型连接器之前，首先确保太阳能电池板和逆变器之间的电路已经正确接好，并确保断开电源。

检查连接器：检查连接器是否完好无损，没有杂质或腐蚀物。确保连接器的引线和端子没有弯曲或损坏。

插入引线：将太阳能电池板的引线通过连接器插头的引线孔，根据颜色或标记将正极(通常为红色)引线插入正极孔，将负极(通常为黑色)引线插入负极孔。

旋转和锁定：旋转插头以使其与插座对齐，确保引线无阻碍地进入插座。将插头推入插座，直到听到“卡擦”声音。然后轻轻旋转插头，使其与插座对齐，确保连接紧固。

固定连接器：根据具体情况，使用电缆束带、胶带或其他固定装置将连接器固定在适当位置，以防止松动或移动。

检查连接：检查连接器是否牢固，引线是否正确插入，确保接触良好。使用多用表或测试仪器检测连接器的电气性能，确保没有短路或断路。

第三部分：光伏型连接器的注意事项

安全注意事项：在安装和操作连接器时，务必断开电源，避免触电和其他安全风险。

温度和环境要求：光伏型连接器通常可在宽温范围内工作，但是在高温环境下可能会发生松动或脱落。在安装过程中，请确保连接器暴露在适宜的温度范围内。

防水防尘要求：连接器必须具备防水和防尘功能，以保证在户外环境下的长期可靠工作。注意选择符合防水等级要求的连接器，并按照正确的方法进行安装，确保连接部位不受到水分、灰尘和其他污染物的侵入。

引线长度和规格：根据实际需求选择合适长度和规格的引线，避免连接器拉紧或过长，以免影响太阳能电池板和逆变器之间的电气连接。

定期维护和检查：定期检查连接器的状态，包括引线的连接是否松动、损坏或腐蚀等问题。如发现异常情况，应及时更换或修复连接器。

规范操作：在操作连接器时，遵循正确的步骤和操作要求，不要强行拔出或插入连接器，以免损坏连接器或电线。

质量可靠的连接器：选择质量可靠的光伏型连接器，避免使用劣质或假冒产品，以确保连接器的长期稳定性和安全性。

厂家指导：遵循连接器制造商提供的安装指南和使用说明，以确保正确的安装和操作。

总结：光伏型连接器在太阳能系统中起着至关重要的作用。正确选择、安装和维护连接器是确保太阳能电池板与逆变器或其他设备之间电气连接稳定和可靠的关键。以上所述的安装步骤和注意事项将帮助用户正确使用光伏型连接器，提高太阳能系统的性能和可靠性。
