DIN 41612欧式连接器基本概念及分类标准

DIN 41612连接器是一种工业标准连接器，广泛用于将板、模块连接到另一块板，如系统中的主板

该连接器符合DIN 41612标准。DIN是Deutsches Institut für Normung，即欧洲德国标准化研究所。鉴于连接器的普及及其在全球范围内的使用，该标准已被其它机构采用，并可称为IEC 60603-2和EN 60603-2。尽管如此，该连接器仍被称为DIN 41612连接器。

DIN 41612连接器在具有开放式架构的系统中找到了特定的应用，其中卡、模块和机架系统可以从各种制造商和供应商处获得。为了使其能够工作，来自不同制造商的各种元件必须能够可靠地连接，为此需要标准连接器。

DIN 41612连接器广泛应用于从VME总线到VXI总线、Multibus、Futurebus等系统。它用于许多Eurocard应用程序。对于测试和仪器仪表业务，它用于PXI。

什么是DIN 41612连接器：基础知识

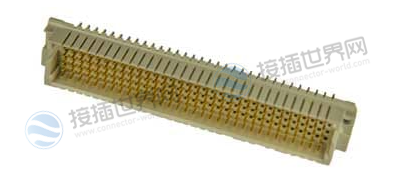

DIN 41612连接器是一种高引脚数连接器，适用于在基于总线的系统中提供从卡到主板的连接。

连接器具有成排排列的触点，通常为一排、二排或三排，其中两排和三排最为常见。这些行被标记为a、b和c，例如，根据位置和行，引脚可以被编号为21a或22b等。通常情况下，每行具有16或32个触点，允许16、32、48、64或96个触点的排列。引脚间距为0.1英寸（2.54毫米）。

为了帮助构建主板等，母头DIN41612连接器具有可用的压配合触点选项，而不是焊接引脚触点。这有助于避免制造过程中对背板的热冲击。

DIN 41612连接器类型

数据表中引用了多种不同类型的DIN 41612连接器。其中包括 B、C、D、F、M、Q和R型。还有标准DIN尺寸以及半尺寸、三分之一尺寸和扩展尺寸，以满足各个设备制造商提交的所有要求。

DIN41612连接器还可以根据连接器的标准进行分类。可以使用两种不同的IEC标准，即IEC 60-603和IEC 61 076-4 113。每种标准提供的测试条件略有不同，但在这两种情况下，1类或1级都提供最高的质量和可靠性。它们显然更昂贵，这主要是由于触点上镀金较厚的结果。

• IEC 60 603-2：

  • 1类/1级DIN 41612：这是DIN 41612连接器最坚固的形式，为此，连接器要经历250次插拔循环，然后暴露在使用二氧化硫的气体中10天，然后再进行250次插拔循环。此后，接触材料不应出现可见磨损，也不应出现功能损害，即接触电阻增加。
  • 2类/2级DIN 41612：这是连接器系列中的下一个级别。连接器经历200次插拔循环，然后暴露在使用二氧化硫的气体中4天，然后再进行200次插拔循环。此后，接触材料不应出现可见磨损，也不应出现功能损害，即接触电阻增加。
  • 3类/3 级DIN 41612：这是连接器的最低级别，为此连接器能够承受50次插拔，然后进行目视检查，不应有明显的磨损迹象，无功能退化。
• IEC 61 076-4-113：

  • 1类/1级DIN 41612： 同样，此级别或类别是此测试制度下最坚固的DIN 41612连接器形式。连接器经历250次插拔周期，然后暴露在二氧化硫气体中10天，然后再经历250次插拔周期。此后，接触材料不应出现可见磨损，也不应出现功能损害，即接触电阻增加。
  • 2类/2级DIN 41612：   此级别的连接器不符合相同的规格，因此成本较低。在测试中，该连接器类型经历了125次插拔周期，然后暴露在使用二氧化硫的气体中4天，然后再经历125次插拔周期。此后，接触材料不应出现可见磨损，也不应出现功能损害，即接触电阻增加。

当提到DIN 41612类别或级别时，这将指IEC 60 603-2测试制度，尽管有些制造商提供分类在这两种制度下的连接器。通常情况下，1级是最高等级，用于航空和军事应用，2级用于工业，3级用于更一般的用途，其中插入数量可能较低且可靠性不是那么重要。
