线束的基本组成部分有哪些

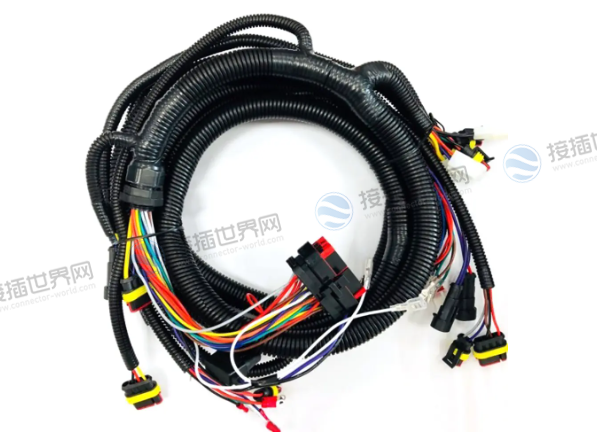

线束(也称为电缆束或电线束)是由多根电线和电缆组合在一起的结构，通常用于连接和传输电力、信号或数据。线束的基本组成部分包括导体、绝缘材料、护套、连接器和标识等。本文将对这些组成进行介绍。

1. 导体：

- 材料： 导体通常由铜或铝制成，这些材料具有良好的导电性能。

- 规格： 导体的规格取决于电流负载和用途。较大的电流负载可能需要更粗的导线。

2. 绝缘材料：

- 材料： 绝缘材料用于包裹每根导体，防止导体之间发生短路，同时防止外部环境对导体的影响。常见的绝缘材料包括聚氯乙烯(PVC)、交联聚乙烯(XLPE)、聚酰亚胺(PI)等。

- 厚度： 绝缘的厚度通常根据电压等级和应用需求进行选择。

3. 护套：

- 材料： 护套是覆盖整个线束的外层保护层，用于防护线束免受物理损害、化学腐蚀和环境影响。护套材料可以是PVC、聚氨酯(PU)、橡胶等。

- 结构： 护套可以是单层或多层结构，具体取决于线束的用途和环境。

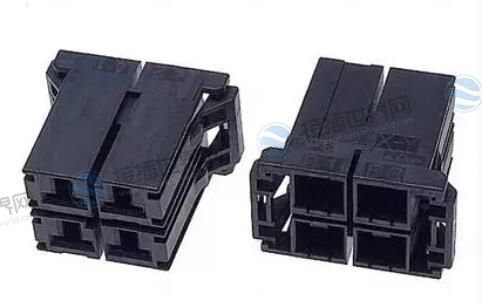

4. 连接器：

- 类型： 连接器用于将线束连接到其他设备、系统或电源。连接器的类型和设计取决于应用的需求，例如圆形连接器、矩形连接器、插头和插座等。

- 防护： 一些连接器具有防水、防尘和防震等特性，以适应不同的工作环境。

5. 标识：

- 标签： 在线束上附加标签或印刷标识，用于识别每根导线的功能、极性和其他信息。这对于维护、故障排除和安装都是非常重要的。

- 颜色编码： 使用颜色编码是一种常见的标识方法，不同颜色的导线通常表示不同的电信号、功率等。

6. 绝缘带/绕包：

- 在某些线束中，特别是在需要额外绝缘或电磁干扰屏蔽的情况下，可能会使用绝缘带或绕包。这是一层附加的绝缘材料，包裹在导体或整个线束周围，提供额外的电气绝缘或电磁屏蔽。

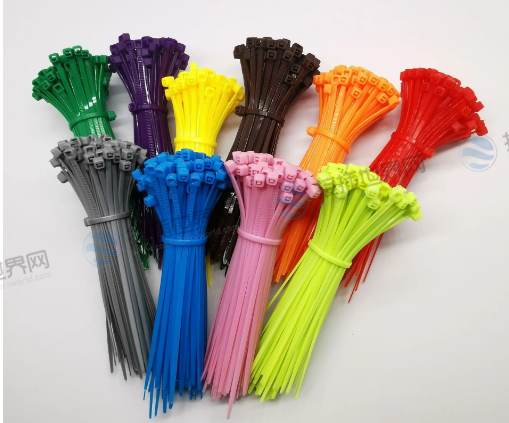

7. 绑扎材料：

- 用于将线束中的各个组件绑扎在一起的绑扎材料。这可以是尼龙绳、绳索、金属扎带或其他形式的绑扎器具。绑扎有助于保持线束的整体结构，防止混乱和损坏。

8. 填充物：

- 在某些线束中，可能会使用填充物填充空隙，增加线束的机械强度并提供额外的防护。这些填充物通常是柔软的材料，例如泡沫聚乙烯。

9. 屏蔽层：

- 对于一些需要抵御电磁干扰的应用，线束可能会包含屏蔽层，例如铝箔或铜网。这一层位于绝缘层之下，可以有效地减少外部电磁信号对线束内部信号的影响。

10. 温度传感器/电子元件：

- 在一些特殊应用中，线束可能会集成温度传感器、电子元件或其他感测器，以实现对环境变化的实时监测。

11. 环境保护材料：

- 对于在恶劣环境中工作的线束，可能会添加特殊的环境保护材料，例如防水涂层或抗化学腐蚀材料，以提高线束的耐用性。

总体而言，线束的设计和构建是根据具体的应用需求来定制的。不同的行业和应用领域需要不同类型的线束，以满足特定的电气、机械和环境要求。因此，在选择线束时，需要仔细考虑这些因素，以确保线束能够可靠地工作并在其设计寿命内保持性能。

线束的设计和构建通常是根据具体的应用需求而定，可以根据电气系统的复杂性和性能要求来选择合适的组成部分。
