射频电缆连接器型号说明
射频电缆连接器是用于连接射频电缆与设备或其他电缆之间的接口组件。它们起到连接、保护和维护电缆传输信号的作用，确保高频信号的稳定传输。本文将介绍10个常见的射频电缆连接器型号。

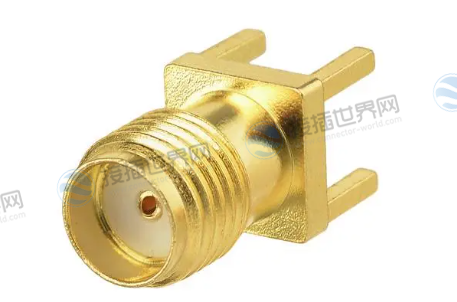

1. SMA连接器
型号：SMA
概述：SMA连接器是一种常见的同轴连接器，适用于频率范围高达18 GHz的射频应用。它具有螺纹结构，提供良好的阻抗匹配和稳定的连接。
特点：
- 高频范围：适用于微波和毫米波频段。
- 螺纹结构：提供可靠的连接，特别适用于要求高连接强度的应用。
- 多种型号：包括SMA、RP-SMA(反向极性SMA)等。
2. N型连接器
型号： N型
概述： N型连接器是一种广泛用于无线通信和基站应用的连接器。它有两种性别：N型公头和N型母头，用于不同的设备连接。
特点：
- 低反射：提供优秀的阻抗匹配和低反射损耗。
- 广泛应用：常见于宽频和高功率的应用场景。
- 防水性能：可提供防水型N型连接器，适用于户外环境。

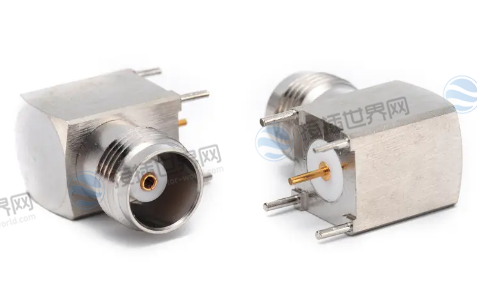

3. BNC连接器
型号： BNC
概述： BNC连接器是一种常见的同轴连接器，以其简单的旋转结构而闻名，常用于测试仪器、视频设备等。
特点：
- 快速连接：通过旋转连接头实现快速连接和断开。
- 低频应用：主要用于低频范围的应用，如视频监控。
- 理论阻抗：50欧姆和75欧姆两种常见阻抗。
4. TNC连接器
型号： TNC
概述： TNC连接器是N型连接器的一种改进型，保留了N型的性能，并增加了螺纹结构，适用于高振动环境。
特点：
- 螺纹连接：提供更牢固的连接，适用于振动环境。
- 高频性能：适用于频率范围较高的射频应用。
- 50欧姆和75欧姆：可根据需求选择不同阻抗。
5. MCX连接器
型号： MCX
概述： MCX连接器是一种小型、轻便的同轴连接器，适用于高密度PCB布局和便携设备。
特点：
- 小型化：适用于有限空间和高密度布局。
- PCB安装：可直接安装在印刷电路板上。
- 高频性能：适用于频率范围高达6 GHz的应用。
6. SMB连接器
型号： SMB
概述： SMB连接器是一种小型同轴连接器，广泛用于无线通信、广播和测试测量设备中，提供可靠的中等频率性能。
特点：
- 快速连接：通过压接设计实现快速连接。
- 小型化：适用于有限空间的应用。
- 中等频率：通常用于中等频率范围的应用，最高频率可达4 GHz。

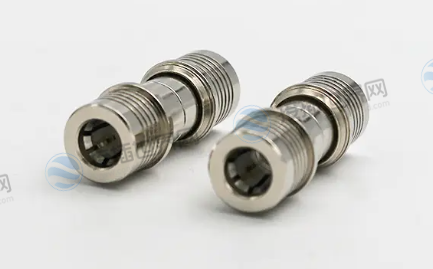

7. QMA连接器
型号： QMA
概述： QMA连接器是一种与SMA兼容的快速连接同轴连接器，其特点是具有快速连接和断开的特性，适用于高振动环境。
特点：
- SMA兼容：与SMA连接器相似，但具有快速连接设计。
- 高振动环境：适用于要求高度可靠性连接的环境。
- 高频性能：通常用于高频射频应用，频率范围可达18 GHz。
8. DIN 7/16连接器
型号： DIN 7/16
概述： DIN 7/16连接器是一种大型同轴连接器，主要用于高功率和高频率的射频应用，如基站和无线通信系统。
特点：
- 高功率：适用于高功率传输。
- 低反射：提供优秀的阻抗匹配和低反射损耗。
- 高频性能：通常用于高频射频应用，频率范围可达7.5 GHz。
9. SMP连接器
型号： SMP
概述： SMP连接器是一种小型同轴连接器，适用于高频射频应用，其设计使得它在高振动环境中也能提供可靠的连接。
特点：
- 小型化：适用于有限空间和高密度布局。
- 高频性能：通常用于高频射频应用，频率范围可达40 GHz。
- 高振动环境：提供在高振动环境中的可靠连接。
10. UHF连接器
型号： UHF
概述： UHF连接器是一种较老的同轴连接器，主要用于低频射频应用，如业余无线电。
特点：
- 低频应用：主要用于低频范围，通常在VHF和UHF频段使用。
- 简单设计：具有简单的螺纹连接设计。
- 低成本：相对于一些高性能连接器而言，成本较低。
这些连接器涵盖了不同频率范围、应用场景和特性，使其在各种射频应用中具有广泛的适用性。选择连接器时，需根据具体应用需求，包括频率、环境条件和连接方式等因素进行合理选择。
