JST压着端子AUH Connector解析：高密度连接的创新解决方案

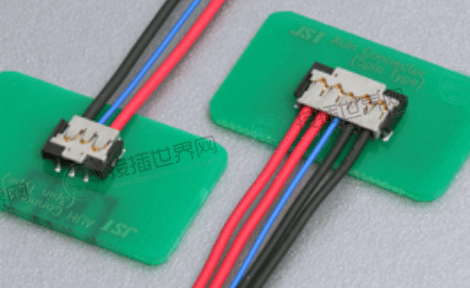

在电子设备小型化与高密度集成趋势下，JST(日本压着端子制造株式会社)的AUH系列压着端子连接器凭借1.85mm超低配接高度和5A高电流承载能力，成为LED照明、工业自动化和消费电子领域的核心互联解决方案。其独特的侧接入设计和可靠的摩擦锁定结构，有效平衡了空间限制与性能需求。

一、产品核心特性与技术参数

AUH连接器作为JST压着端子技术的代表，具备以下核心特性：

1. 电气性能：

额定电流：电源电路5A(AWG22线缆)，信号电路1A

额定电压：30V AC/DC，耐压AC 200V(1分钟)

接触电阻：初期≤10mΩ，环境试验后≤20mΩ

2. 机械结构：

间距1.85mm(0.073英寸)，配接高度仅1.85mm

双排设计，提供3针(2功率+1信号)和5针(4功率+1信号)配置

镀金磷青铜触点，支持22-30 AWG线缆

3. 环境适应性：

工作温度：-25℃至+85℃(含通电温升)

外壳材料：94V-0阻燃PBT(符合RoHS标准)

二、设计优势与创新技术

1. 高密度布局能力：

通过直角侧接入结构和超薄设计(进深5.2mm)，允许PCB在任意位置插拔，极大提升布局灵活性，尤其适合空间受限的LED灯板和便携设备。

2. 可靠性提升技术：

摩擦锁定机制：插配时形成机械互锁，防止振动导致的脱开

极化设计：防误插结构避免错位连接

自动化兼容性：端子采用卷盘包装，支持全自动压接设备

3. 混合功率-信号传输：

独创的电源与信号组合规格(如3针型号含2功率通道+1信号通道)，简化布线复杂度。

三、应用领域与行业解决方案

AUH连接器广泛应用于以下场景：

LED照明系统：灯带控制板、嵌入式灯具的高密度布线

工业自动化：PLC模块、传感器接口(如欧姆龙、西门子设备)

消费电子：家电控制板(洗衣机、冰箱)、智能穿戴设备

通信设备：路由器内部板间连接

四、选型与安装指南

1. 型号选择建议：

2. 压接操作规范：

使用专用压接工具(如JST AP-110系列)

剥线长度：1.2-1.5mm，确保导体完全插入端子筒

检测标准：拉力测试≥15N，显微镜检查压接点无裂纹

3. PCB设计注意事项：

焊盘尺寸需匹配SMT针座(如BM05B-AUHKS-GA-TB)

推荐焊盘镀金处理以提升抗氧化性

五、常见问题与解决方案

JST AUH压着端子连接器通过其超薄设计、混合功率信号传输能力及高可靠性结构，已成为高密度电子设备互联的关键技术。未来，随着物联网设备对微型化要求的进一步提升，AUH系列将继续向更高电流密度(如10A升级)、更广温度范围(-40℃~+125℃)及智能化检测功能演进，为5G通信、新能源及医疗电子等领域提供更先进的连接解决方案。工程师在选型时应重点关注线缆匹配、PCB布局优化及自动化生产兼容性，以充分发挥其性能优势。
