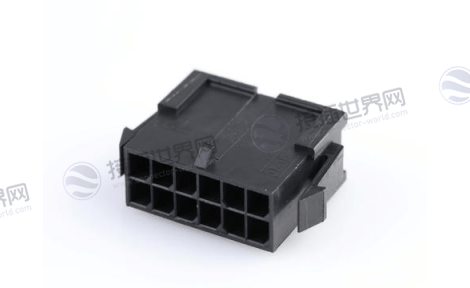

Molex莫仕Micro-Fit 3.0连接器43020-1200：12电路面板安装解决方案详解

在电子设备互联技术领域，Molex莫仕的Micro-Fit 3.0连接器系列以其高密度设计和卓越性能成为行业标杆，其中型号43020-1200作为一款12电路双排面板安装插头，集紧凑结构、高效电源传输与可靠连接于一身，为现代电子设备提供了关键的线对板及线对线互联解决方案。

一、产品核心特性

43020-1200是Micro-Fit 3.0系列中的代表性产品，其技术特性如下：

1. 电气性能：

额定电流：5A AC/DC，支持中等功率应用

额定电压：250V AC/DC，满足多数工业设备需求

接触电阻：≤10mΩ，确保高效电能传输与最小信号损耗

绝缘电阻：1000MΩ(最小值)，提供优异电气隔离

2. 机械结构：

双排12电路设计，间距3.0mm，平衡密度与可靠性

面板安装方式，带安装耳设计，简化装配流程

正向锁定机制(Locking Ramp)，防止意外脱开

全极化外壳，避免插配错位

3. 环境适应性：

工作温度：-40°C至+105°C(部分资料显示-25°C至+85°C)，适应严苛环境

材料阻燃等级：UL94V-0，符合安全标准

耐压强度：1500VAC/分钟，确保高压安全性

二、设计与材料优势

1. 紧凑高密度设计：

尺寸仅18.85mm(长)×6.85mm(宽)，节省空间，适用于紧凑型设备。

3.0mm间距在有限空间内实现12电路布局，优于传统连接器。

2. 材料选择：

外壳材料：黑色PA66(尼龙)或PET(聚酯)，提供机械强度与耐热性。

触点材质：磷青铜镀锡或镀金，保障导电性和耐腐蚀。

3. 安全性特征：

完全隔离端子设计，防止短路风险。

符合灼热丝规范(Glow-Wire Compliant)，通过IEC 60695-2-12/13测试，满足家电安全标准。

三、应用领域

43020-1200凭借其可靠性广泛应用于：

1. 工业自动化：PLC控制系统、传感器布线、机器人通信模块。

2. 通信与网络设备：路由器、交换机、服务器电源管理接口。

3. 消费电子产品：家电(洗衣机、冰箱)、3D打印机、自动售货机内部连接。

4. 医疗与汽车电子：诊断设备监护仪、汽车非密封应用场景(如内饰电子)。

四、选型与安装指南

1. 配套组件：

需搭配Micro-Fit 3.0压接端子(如43031系列)使用。

对应插座壳体推荐43025系列(如43025-1200)。

2. 安装注意事项：

使用专用压接工具确保端子牢固性。

面板开孔需精确匹配安装耳尺寸，避免应力集中。

3. 认证与合规性：

通过UL(E29179)、CSA(LR19980)、TUV认证。

符合RoHS及低卤素环保要求。

五、常见问题与解决方案

Molex莫仕43020-1200连接器作为Micro-Fit 3.0系列的经典之作，通过其紧凑设计、稳健电气性能及广泛适用性，持续为电子设备提供可靠互联解决方案。随着工业4.0与物联网技术的发展，高密度、高效率连接器需求将进一步增长，43020-1200及其衍生型号有望在智能设备、新能源及高端制造领域发挥更核心的作用。未来，Molex莫仕或将融合更高电流承载能力(如10A升级)与更小间距设计，推动连接技术向集成化与智能化演进。
