Molex Micro-Fit 连接器172953-1402：特性、应用与选型指南

在电子设备日益追求小型化与高可靠性的今天，紧凑高效的连接器解决方案显得至关重要。Molex莫仕的Micro-Fit系列连接器正是为此而生，其中型号为172953-1402的端子位置保证(TPA)器件(MICROFIT TPA DR FOR 14CKT GW)尤为值得关注。它在高密度电路连接中扮演着关键角色，不仅能提升装配可靠性，还能有效防止端子脱离，确保连接器在严苛环境下的稳定性能。

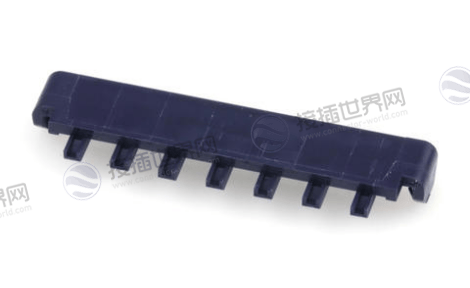

Micro-Fit连接器是Molex莫仕公司推出的一款深受欢迎的线对板、板对板以及线对线连接解决方案，以其紧凑的尺寸和可靠的功率传输能力而闻名。172953-1402是该系列中一款特定的TPA(端子位置保证)配件，专为14电路配置而设计。

1. Micro-Fit连接器172953-1402的核心特性

172953-1402作为Micro-Fit连接器系统的重要组成部分，具备一系列显著特点，旨在提升连接器的整体可靠性和使用寿命。

端子位置保证(TPA)：TPA是172953-1402的核心功能。它是一种二次锁闩机构，其主要作用是确保端子在外壳中完全就位并锁定，防止其在振动、插拔或使用过程中意外回退或脱离，从而极大提升了连接的可靠性。这对于需要承受机械应力或处于高振动环境中的应用至关重要。

高可靠性设计：该TPA器件与Micro-Fit连接器系统紧密配合，其设计有助于减少由于装配错误导致的端子脱离。这意味着在组装过程中，如果端子没有正确插入，TPA将无法完全安装到位，从而为操作人员提供了直观的视觉检查点，有效减少了最终产品出现故障的风险。

材料与耐用性：虽然搜索结果未明确提及172953-1402的具体材料，但Micro-Fit系列连接器通常采用高性能工程塑料(如耐高温LCP液晶聚合物)制造，以确保其机械强度和耐环境性。

2. 技术规格与电气性能

虽然搜索结果中未直接列出172953-1402的详细技术参数，但作为Micro-Fit 3.0连接器系统的一部分，它可以与同系列连接器共享许多关键的技术特性。了解这些特性对于正确选型和应用至关重要。

下表概括了Micro-Fit系列连接器的主要技术规格：

需要注意的是，172953-1402作为TPA附件，其本身的主要功能是机械固定，但它必须与相应规格的Micro-Fit连接器外壳、端子和插头配合使用，整个连接系统的电气性能由这些组件共同决定。

3. 应用领域

凭借其紧凑尺寸和高可靠性，Micro-Fit连接器及其TPA附件(如172953-1402)被广泛应用于多种行业的空间受限且要求可靠连接的场景中。

消费电子产品：在洗衣机、冰箱、冰柜、3D打印机、游戏机等家用电器和消费电子设备中，用于主板与显示模块、传感器或电源模块之间的连接。这些应用通常需要连接器能够耐受一定的温度变化和机械应力。

电信与网络设备：应用于路由器、交换机、服务器、存储器等设备的内部板对板连接和电源分配。高密度和可靠的连接是这类设备稳定运行的关键。

医疗设备：用于诊断设备、病人监护仪等对安全性和可靠性要求极高的医疗设备中。TPA功能在这些应用中尤为重要，它能防止因振动或意外拉扯导致连接失效。

汽车电子：常用于线束制造、车内非密封应用领域的内部设备(如信息娱乐系统、控制面板)以及充电站等。汽车环境对连接器的抗振动和耐温度性能提出了更高要求。

清洁能源：如太阳能逆变器中的电路连接。

4. 选型与使用注意事项

在选择和使用172953-1402 TPA及Micro-Fit连接器时，工程师应考虑以下几个关键因素：

兼容性确认：172953-1402是专为14电路的Micro-Fit连接器外壳设计的TPA附件。在选型时，必须确保其与所使用的特定Micro-Fit连接器外壳型号完全兼容。Micro-Fit系列下有多种变体(如标准型、BMI盲插型、CPI压配型、RMF低插拔力型)，需仔细核对数据手册。

端接工艺：Micro-Fit连接器支持多种端接方式，包括穿孔焊接(THT)、表面贴装(SMT)、免焊压接(CPI)等。选择取决于PCB设计、生产工艺和成本考量。TPA通常在端子插入外壳后再进行安装。

端子匹配：确保使用与连接器系统和线缆规格匹配的正确压接端子。Micro-Fit端子通常支持20-30 AWG的线缆，并有镀金或镀锡等不同电镀选择，以满足不同的电流和耐环境性要求。

极化与防错配：Micro-Fit连接器采用全极化外壳设计，防止连接器在插配时发生错误方向的对接。这是一个重要的安全特性，在设计和组装时应充分利用。

环保与合规：确保所选组件(包括TPA)符合相关的环保法规(如RoHS、无卤素)以及安全标准(如UL、CSA)。许多Micro-Fit产品也满足灼热丝规范(Glow Wire)，这对于家电应用很重要。

5. Micro-Fit 连接器的优势与价值

选择Micro-Fit连接器系统并搭配172953-1402这样的TPA附件，能为设计带来多重价值：

高密度与节省空间：3.00mm的间距在有限的PCB空间内实现了更多的电路连接，非常适合于紧凑型电子设备。

高可靠性：完全隔离的端子、极化设计、TPA次级锁闩等特性共同构筑了坚固可靠的连接系统，降低了现场故障的风险。

设计灵活性：丰富的产品组合(不同电路数、不同安装方式、不同性能特点)让工程师能够为特定应用找到最合适的解决方案。

简化组装与降低成本：TPA等功能有助于减少装配错误，提高生产良率。一些端接方式(如CPI压配)可以消除焊接工序，从而降低组装成本。

Molex莫仕的Micro-Fit连接器系列以其紧凑的设计、可靠的性能和应用的多样性，在电子连接器领域占据了重要地位。型号为172953-1402的TPA附件虽是一个小部件，却在提升整个连接系统可靠性方面发挥着至关重要的作用，它能有效防止端子退出，确保产品在整个生命周期内保持稳定连接。

对于正在寻找高密度、高可靠性互连解决方案的工程师来说，深入理解Micro-Fit连接器系统及其配件的特性，并结合具体的应用需求(如电流、空间、环境条件和装配工艺)进行选型，是确保设计成功的关键。通过充分利用Micro-Fit系列提供的各种特性，可以有效提升产品品质，并优化生产成本。
