Molex莫仕Micro-Fit连接器172953-1401：14电路TPA组件的全面解析与应用指南

在高密度电子互联解决方案中，连接器的可靠性直接影响整个系统的稳定性，Molex莫仕的172953-1401作为Micro-Fit 3.0连接器系统中的专用端子定位组件(TPA)，凭借其14电路双排设计、V-0级阻燃材料及创新的机械互锁结构，为工业设备、通信基础设施及消费电子产品提供了至关重要的端子机械锁固保障，有效防止振动环境下端子退出，确保连接持久可靠。

一、产品核心特性与技术参数

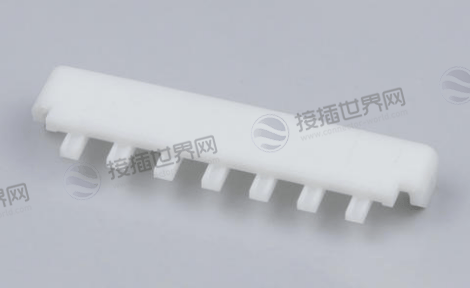

172953-1401是Micro-Fit 3.0系列中专为14电路双排连接器设计的TPA(Terminal Position Assurance)组件，其详细技术规格如下：

1. 机械与物理特性：

电路数：14针(双排布局，每排7针)，间距3.00mm，兼容标准Micro-Fit 3.0连接器

材料：未填充尼龙(Unfilled Nylon)，UL94 V-0阻燃等级，低卤素认证，颜色为自然色(Natural)

净重：0.103克，设计紧凑，不影响整体设备重量

2. 环境适应性：

工作温度：-40°C至+105°C，适应严苛工业环境

合规性：符合RoHS标准，通过灼热丝测试(GWFI >850°C per IEC 60695-2-12)

3. 兼容性：

配套外壳：需与172952-XX01系列插座壳体或203632-XX0X系列插头壳体配合使用

禁止单独使用(产品明确标注"NEVER USE WITHOUT TPA")

二、设计原理与功能优势

1. 端子位置保证(TPA)机制：

采用双条带结构(Two TPA Straps)，安装后形成机械互锁，防止端子因振动或插拔力退出。

装配逻辑：仅当所有端子完全插入外壳后，TPA组件才能完全锁固，否则无法闭合，提供装配错误预防功能。

2. 安全性与可靠性提升：

V-0阻燃材料：满足IEC 60335-1家用电器安全标准，有效降低火灾风险。

完全极化设计：防误插结构，确保与匹配外壳正确对齐，避免安装错误。

3. 生产效率优化：

散装包装适配自动化装配线，减少人工干预成本。

无需工具即可手动锁固，支持快速检测(视觉或触觉确认锁扣声)。

三、应用领域与行业解决方案

172953-1401 TPA组件广泛应用于以下高振动与高可靠性场景：

工业自动化：PLC控制系统(如西门子、欧姆龙设备)、机器人电机驱动模块

通信设备：路由器、交换机电源接口(支持5-10A电流传输)

消费电子：洗衣机、冰箱控制板，3D打印机电源管理

医疗与能源：诊断设备监护仪、太阳能逆变器内部连接

四、安装指南与兼容性说明

1. 安装步骤：

第一步：将压接端子完全插入连接器外壳(确保听到"咔嗒"声)

第二步：将TPA组件沿导轨推入外壳，直至锁扣完全闭合

验证：轻拉线缆确认无端子退出

2. 兼容性注意事项：

必须匹配Micro-Fit 3.0系列外壳(如172952-1401插座)

禁止单独使用(产品标注"NEVER USE WITHOUT TPA")

3. 常见问题处理：

五、行业趋势与技术展望

随着工业4.0对连接可靠性要求的提升，TPA技术正朝向智能化与集成化发展：

智能检测功能：未来版本可能集成微动开关，提供端子位置电气信号反馈

材料升级：耐高温LCP材料(耐受260°C回流焊)的应用扩大

Miniaturization：更小间距(如2.0mm)TPA组件研发，适应超高密度布局

Molex莫仕172953-1401 TPA组件作为Micro-Fit 3.0生态系统的关键安全组件，通过其机械互锁设计、V-0阻燃特性及宽温度适应性，为高振动环境下的电子连接提供了不可或缺的可靠性保障。未来，随着物联网设备对连接器耐久性要求的不断提升，TPA技术将进一步融合材料科学与智能监测能力，为新能源、自动驾驶及高端制造领域提供更先进的解决方案。工程师在选型时需严格遵循兼容性要求，并优先采用原厂配套工具进行装配验证。
