产品系列特点介绍

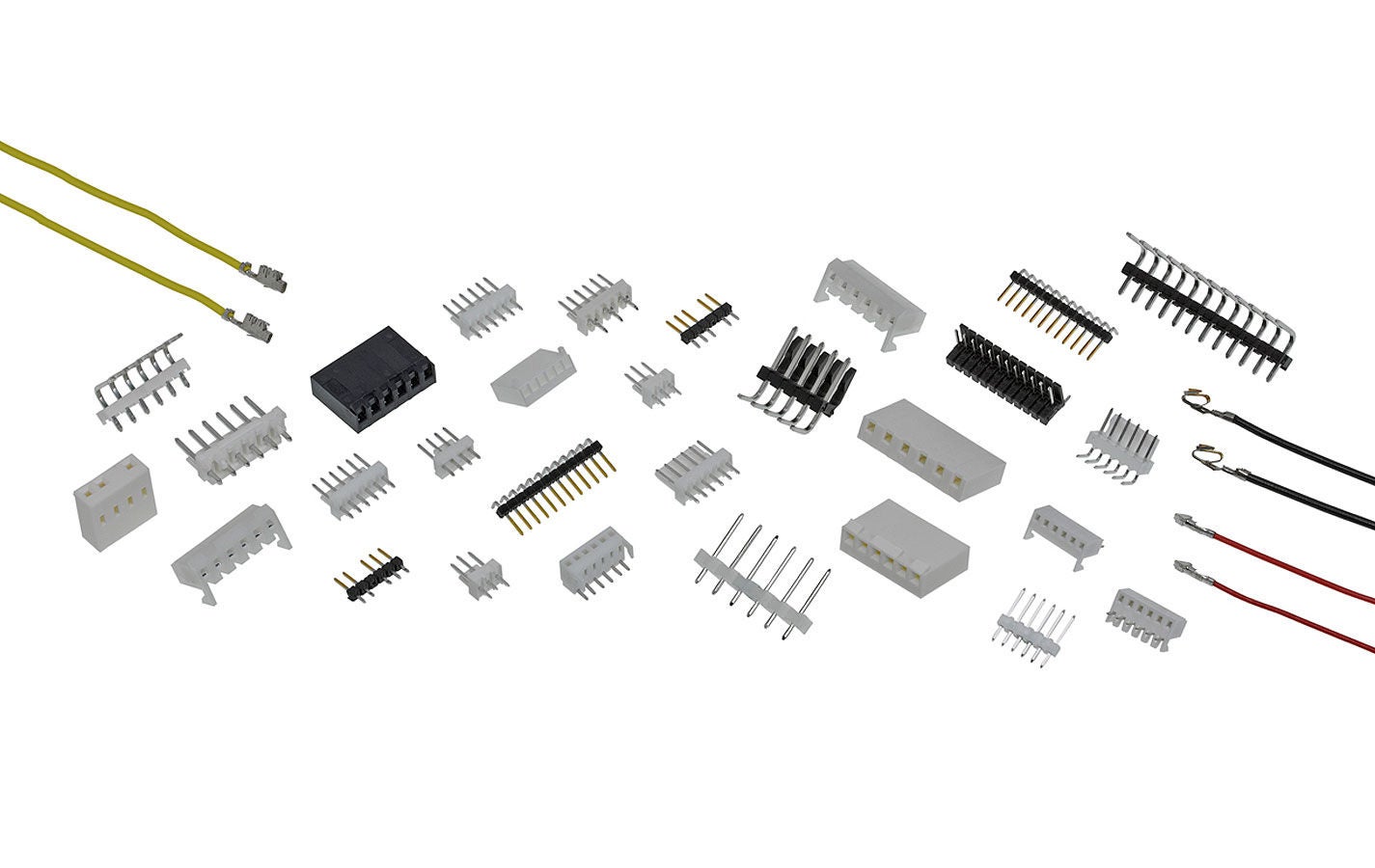

KK 连接器

KK Plus 线对板大功率连接器系统以及 KK 线对板和板对板中低功率连接器系统提供各种设计选项，从而可以在设计和装配过程中提供灵活性和效率。

产品亮点

电流额定值：	间距：	线径规格 AWG：
KK Plus：最高 11.0A KK 254、KK 396、KK 508：最高 7.0A	KK Plus：2.50、3.00 和 3.96 毫米 KK 254、KK 396、KK 508：2.54、3.96、5.08 毫米	KK Plus：18 - 28 KK 254、KK 396、KK 508：18 - 30

特性和优点

KK Plus 连接器系统

Molex 莫仕的 KK Plus 连接器系统可为需要更大功率的线对板应用提供高达 11.0A 的电流。KK Plus 连接器提供 3 种间距尺寸以及回流焊、压力锁紧和独特的键控选项，这些出色的设计选项可以实现灵活性和高效装配。

KK 254、KK 396、KK 508 连接器系统

KK 连接器系统可针对各种中低功率和信号应用进行定制。这些单排、线对板和板对板选项提供行业标准的 2.54、3.96 和 5.08 毫米间距尺寸，为您的设计需求提供了具有成本效益的通用选项。

KK Plus 连接器系统：
电流：最高 11.0A
间距：2.50、3.00、3.96 毫米
线径规格 AWG 18 - 28

额外选件：
压力锁紧锁拴：
发出清楚的咔哒声以确保正确连接

独特的键控设计：
防止错配

不符合灼热丝规范：
降低材料和人工成本，并且可以让设计满足欧洲电气要求标准

KK 254、KK 396、KK 508 连接器系统：
电流：4.0 到 7.0A
间距：2.54、3.96、5.08 毫米
线径规格 AWG 18 - 30

额外选件：
双悬臂端子
提高电气可靠性

极化选项和摩擦锁：
确保牢固插配，防止意外分离

符合灼热丝规范（3.96 和 5.08 毫米连接器）：
可以让设计满足欧洲电气要求标准

总览

KK Plus 连接器系统通过独特的键控设计和清楚的咔哒声来防止错配，确保正确连接。此外，KK Plus 连接器系统的 TPA 设计为插座内的端子提供了安全保护，通过减少端子脱离来防止最终产品出现故障。

KK Plus 2.50 毫米连接器可以在印刷线路板上直接取代 JST - XA 产品。但是，KK Plus 插座头无法插配到 JST 插座中。

KK Plus 3.96 毫米连接器可以在印刷线路板上直接取代 JST - VH 产品。但是，KK Plus 插座头无法插配到 JST 插座中。

KK 254 连接器是汽车、医疗和消费品行业信号应用的理想之选，可在 2.54 毫米中心线间距中为每个电路提供高达 5.0A 的电流和 250V 的电压。双悬臂端子可提供通过类似弹簧的触点与插针式引脚插座头相连的方柱接触区域。备选的箱式双悬臂端子提供 22 至 30 AWG 线径规格的导线，是高振动应用的理想选择。

插座头和插座具有多种配置、端接样式、断开型式和摩擦锁，可实现更安全的插配接口。外壳有内置极化特性，并且可提供 UL 94V-2 和 UL 94V-0 尼龙。

KK 396 连接器是汽车、医疗和消费电源应用的理想之选。双悬臂端子可提供通过类似弹簧的触点与插针式引脚插座头相连的方柱接触区域。提供 18 至 24 AWG 的线径规格，反钓勾选件可用于在电缆组装过程中保护导线。

MarKK 端子可提供高力度接口，以确保为每电路高达 7.0A 和 600V 的电源应用提供稳定的连接。此外，KK 396 插座头和插座具有多种方向和采用实心与断开型式的端接样式，以及摩擦锁，可实现更安全的插配接口。

KK 508 连接器系统 已通过 VDE 灼热丝测试，适用于必须通过灼热丝测试的欧洲家电。

按行业划分的应用

家用电器

Countertop
Dishwasher
Dryer
Fire alarms / smoke detectors
Freezers
Gaming machines
HVAC
Home security
Microwave
Oven
Refrigerator
Scanner
Security systems
Washing machine
