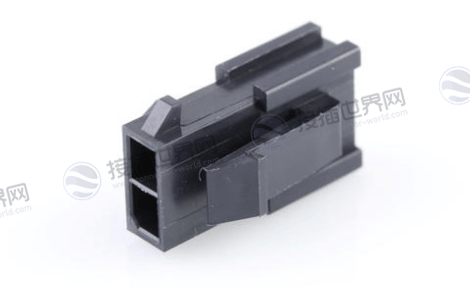

在电子设备日益追求高密度集成和可靠连接的今天,Molex公司的Micro-Fit 3.0系列连接器凭借其创新设计和稳定性能成为行业优选,其中43020-0200型号作为该系列的重要成员,是一款3mm间距、2引脚的双排公头连接器外壳,采用面板安装方式和压接端接技术,为电线到电线及电线到面板的连接提供了高效可靠的解决方案。
Molex 43020-0200是Micro-Fit 3.0互连系统的重要组成部分,具有多项精密技术参数。这款连接器采用3.00毫米(0.118英寸)间距设计,采用双排配置,引脚数为2位。
电气性能方面,43020-0200表现出色:额定电流为5A,额定电压为250V AC/DC,接触电阻仅为10mΩ。其绝缘电阻达到1000MΩ以上,电介质强度为1500V/m,确保了稳定信号传输和电源可靠性。
机械特性上,此连接器外壳采用尼龙材料制成,具有UL94V-0阻燃等级,颜色为黑色。连接器尺寸紧凑,长度为3.86mm,宽度为6.85mm,深度为24.77mm,使其适合空间受限的应用环境。工作温度范围广泛,为-40°C至+105°C,能适应各种苛刻工作环境。
43020-0200连接器融合了多项创新设计特点,为用户提供了显著的应用优势。其采用的面板安装耳设计,使安装更加简便稳固,特别适合需要前面板连接的应用场景。
连接器具备正向锁定机制,确保插配时牢固连接,并在振动环境下保持稳定性。全极化设计防止了错配和偏移可能性,大大降低了安装错误风险。这些特性共同构成了其高可靠性连接的基础。
压接端接方式简化了安装过程,提高了生产效率。端子以卷带形式包装,便于自动化装配作业。连接器采用磷青铜触点材料并镀锡处理,既保证了优良的导电性能,又提供了良好的耐腐蚀性。
此外,该连接器设计符合低卤素要求,减少了发生火灾时有害烟雾的产生,提高了环境安全性能。其防摩擦设计保护触点直到配接连接器正确对齐,防止因侵蚀性未对齐配接和拔出而造成损坏。
43020-0200连接器凭借其可靠性能和适用性,在多个行业中得到广泛应用:
工业控制系统
在工业自动化和控制系统中,43020-0200用于控制器、传感器和执行器之间的连接。其高可靠性和抗振动设计确保在恶劣工业环境下稳定工作,宽温度范围特性(-40°C至+105°C)使其能够适应大多数工业环境需求。
家用电器
在家电领域,这款连接器广泛应用于洗衣机、干衣机、冰柜等产品中。其紧凑尺寸和可靠性能满足了家电产品对空间和可靠性的双重要求,5A的电流容量足以应对大多数家电产品的电源需求。
网络与通信设备
在网络路由器、交换机和服务器等通信设备中,43020-0200提供可靠的板对板连接和线对板连接。其3mm间距在高密度布线中提供了优化平衡,既保证了信号完整性,又最大限度地利用了空间。
医疗与商业设备
在医疗诊断设备和病人监护仪中,以及商业自动贩卖机和安全系统中,43020-0200连接器都发挥着重要作用。其可靠性和稳定性对这些关键应用至关重要。
43020-0200连接器需要与相应的配套组件一起使用,才能构成完整的连接解决方案。该插头外壳需要使用43031系列压接引脚触点,而与43020系列压接插头外壳配用的则是43025系列压接插座外壳,使用43030或46235系列插座触点。
选型时,工程师需要考虑几个关键因素:首先是电流要求,5A的额定电流是否满足应用需求;其次是空间约束,3mm间距和紧凑尺寸是否适合PCB布局;然后是环境条件,工作温度范围是否符合应用环境要求。
对于需要更高可靠性的应用,建议选择带有端子位置保证(TPA)功能的型号,这种设计通过提供锁定冗余来减少端子脱离,除非端子正确插入,否则组装人员无法插入TPA,大大提高了连接可靠性。
作为Micro-Fit 3.0系列的一部分,43020-0200继承了该系列的全部优势。Micro-Fit连接器产品家族提供最高8.5A电流和3毫米的厚度,通过紧凑封装输送电源。
该系列提供完全隔离的端子设计,防止端子在处理和插配过程中的潜在损害,并最大限度地减少由于碎片造成的短路风险。同时提供SMT、免焊压接式或表面安装兼容性型号,为设计师提供了充分的灵活性。
Micro-Fit 3.0系列还包含专为盲插应用设计的盲插配接口(BMI)连接器,这些连接器允许一定程度的插配错位,在难以触及的应用中特别有用。对于需要频繁插拔的应用,RMF(更低的插拔力)端子设计提供了较低的结合力和断开力,预先润滑型号可插拔高达250次。
Molex Micro-Fit 3.0连接器43020-0200凭借其3mm间距的优化设计、5A电流容量和面板安装特性,在工业控制、家电和通信设备等领域展现出卓越的性能和价值。其紧凑设计、高可靠性和广泛适用性使其成为高密度电子设备连接的理想选择。随着电子设备向更高密度、更小尺寸发展,43020-0200连接器将继续为电子工程师提供可靠连接解决方案,助力创新设计实现。在选择连接器解决方案时,综合考虑应用需求、环境因素和配套组件,能够充分发挥这款连接器的性能优势,为产品设计增添价值。
