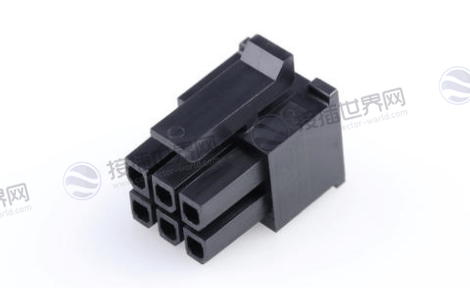

Molex Micro-Fit 3.0连接器43025-0608：3mm间距6电路紧凑型互连解决方案

在电子设备持续向小型化和高密度集成发展的趋势下，Molex公司的Micro-Fit 3.0系列连接器凭借其卓越性能和紧凑设计成为行业优选。43025-0608作为该系列的重要型号，是一款3mm间距、6引脚(2×3配置)的双排插座连接器外壳，采用压接端接技术和正向锁定机制，为电线到板及电线到电线的连接提供了高效可靠的解决方案，特别适用于空间受限的应用场景。

1. 43025-0608连接器的技术规格与特性

Molex 43025-0608是Micro-Fit 3.0互连系统中的重要组成部分，具有多项精密技术参数。这款连接器采用3.00毫米(0.118英寸)间距设计，采用双排配置(2×3布局)，总共6个引脚位置。

电气性能方面，43025-0608表现出色：额定电流为5A/触点，额定电压为250V AC或176V DC。其接触电阻最大为10mΩ，绝缘电阻最低1000 MΩ，电介质强度为1500V AC，确保了稳定信号传输和电源可靠性。

机械与物理特性上，此连接器外壳采用聚酯材料(或尼龙材料)制成，具有UL94V-0阻燃等级和低卤素特性，颜色为黑色。连接器尺寸紧凑，长度为9.85mm，宽度为10.845mm，高度(深度)为14mm，使其适合空间受限的应用环境。工作温度范围广泛，为-40°C至+105°C，能适应各种苛刻工作环境。

2. 产品设计特点与优势

43025-0608连接器融合了多项创新设计特点，为用户提供了显著的应用优势：

高密度设计：

3mm间距在有限空间内实现了6个引脚的布局，完美适应现代电子设备小型化趋势，显著提高了PCB空间利用率。

可靠连接机制：

采用正向锁定设计确保插配时牢固连接，并在振动环境下保持稳定性。全极化设计防止了错配和偏移可能性，大大降低了安装错误风险。

优质材料选择：

外壳采用UL94V-0等级的阻燃材料，触点采用磷青铜材料并镀锡处理，既保证了优良的导电性能，又提供了良好的耐腐蚀性和耐久性。

安装便捷性：

压接端接方式简化了安装过程，提高了生产效率。连接器采用自由悬挂(Free Hanging)安装方式，便于线缆管理，减少了安装应力。

3. 配套组件与兼容性

43025-0608连接器需要与相应的配套组件一起使用，才能构成完整的连接解决方案。该插座外壳需要配合43030或46235系列插座触点使用。

与此插座外壳配对的插头外壳为43020系列，该系列使用43031系列压接引脚触点。43020系列插头外壳具有安装耳设计，可用于面板安装应用，提供了额外的安装灵活性。

这种系统化设计使Micro-Fit 3.0系列能够提供完整的互连解决方案，从电线到板、电线到电线以及板到板的各种连接需求，均可通过选择适当的组件来满足。

4. 应用领域与行业解决方案

43025-0608连接器凭借其可靠性能和紧凑特性，在多个行业中得到广泛应用：

通信与网络设备：

在路由器、交换机、服务器和存储设备等网络通信设备中，43025-0608提供可靠的板对板连接和线对板连接。其紧凑尺寸和高可靠性特别适合这些关键应用场景。

医疗电子设备：

在诊断设备和病人监护仪等医疗设备中，43025-0608因其稳定性能和可靠连接得到应用。医疗设备对连接器的可靠性和安全性要求极高，这款连接器能够满足这些特殊要求。

汽车电子系统：

在汽车电子领域，43025-0608用于非关键应用场合和遥测系统。其宽温度范围特性(-40°C至+105°C)使其能够适应汽车环境的温度变化。

消费电子产品：

在冰箱、冰柜、洗衣机、自动售货机和3D打印机等消费产品中，43025-0608连接器也得到广泛应用。其5A的电流容量足以应对大多数消费产品的电源需求。

工业控制与自动化：

在工业控制系统中，43025-0608用于控制器、传感器和执行器之间的连接。其高可靠性和抗振动设计确保在工业环境下稳定工作。

5. 选型与使用注意事项

在选择和使用43025-0608连接器时，需要考虑几个关键因素：

电流与电压要求：

确保5A的额定电流和250V的额定电压满足应用需求。对于更高要求的应用，可能需要考虑其他系列产品。

空间约束：

评估3mm间距和紧凑尺寸(9.85×10.845×14mm)是否适合PCB布局。虽然高密度设计节省空间，但也可能需要更精密的制造工艺。

环境适应性：

确认工作温度范围(-40°C至+105°C)是否符合应用环境要求。在极端环境下可能需要额外的保护措施。

配套组件选择：

选择合适的配套触点(43030或46235系列)和插头外壳(43020系列)以确保系统兼容性。不匹配的组件可能导致连接不可靠或性能下降。

安装工艺：

压接端接需要适当的工具和工艺控制，以确保连接可靠性和一致性。建议遵循制造商提供的技术手册和安装指南。

6. Micro-Fit 3.0系列的市场竞争优势

Molex Micro-Fit 3.0系列连接器，包括43025-0608型号，在市场上具有多项竞争优势：

技术领先性：

Micro-Fit 3.0系列采用创新的设计和制造工艺，提供了高密度、高性能的连接解决方案，在同类产品中具有竞争优势。

质量可靠性：

Molex作为全球领先的连接器制造商，其产品经过严格的质量控制和测试，确保满足国际标准，提供了卓越的产品质量和可靠性。

应用灵活性：

系列提供多种引脚配置、连接类型和安装方式，能够满足不同应用场景的个性化需求，为设计师提供了充分的灵活性。

技术支持与供应保障：

Molex提供强大的技术支持和丰富的产品线，能够满足客户在不同应用场景下的需求。全球化的生产和供应网络确保了产品的及时供应。

Molex Micro-Fit 3.0连接器43025-0608凭借其3mm间距的紧凑设计、5A电流容量和高可靠性连接特性，在通信网络、医疗设备、汽车电子和消费产品等领域展现出卓越的性能和价值。其小巧尺寸、可靠连接和广泛适用性使其成为高密度电子设备连接的理想选择。随着电子设备向更高密度、更小尺寸发展，43025-0608连接器将继续为电子工程师提供可靠连接解决方案，助力创新设计实现。在选择连接器解决方案时，综合考虑应用需求、环境因素和配套组件，能够充分发挥这款连接器的性能优势，为产品设计增添价值。
