Molex Micro-Fit 3.0连接器43640-0500：3mm间距面板安装的可靠选择
在电子设备日益追求高密度集成和可靠连接的今天，Molex公司的Micro-Fit 3.0系列连接器凭借其创新设计和稳定性能成为行业优选，43640-0500作为该系列的重要型号，是一款3mm间距、5电路的单排公端插头连接器，采用面板安装设计和压接端接技术，为线对线及线对板连接提供了高效可靠的解决方案，其紧凑的结构设计和5A的电流容量使其特别适用于空间受限的应用场景，在工业控制、消费电子等领域发挥着重要作用。
1. 43640-0500连接器的技术规格与特性

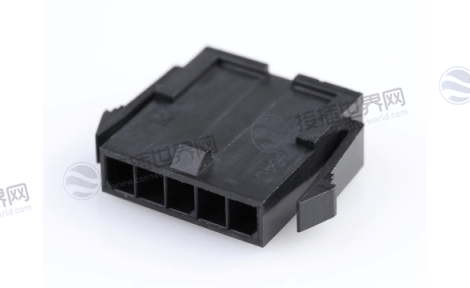

Molex 43640-0500是Micro-Fit 3.0互连系统的重要组成部分，具有多项精密技术参数。这款连接器采用3.00毫米间距设计，采用单排配置，共有5个电路位置。
电气性能方面，43640-0500表现可靠：
额定电流为5A，能够满足大多数中等功率应用场景的需求。连接器采用优质材料制造，确保稳定的电气性能和连接可靠性。
机械与物理特性上，此连接器外壳采用聚酯材料(PET)制成，具有UL94V-0阻燃等级，颜色为黑色。连接器深度为24.53mm，采用面板安装方式，使其适合各种应用环境。连接器设计包含锁销滑道紧固机制，确保连接牢固可靠。
2. 产品设计特点与优势
43640-0500连接器融合了多项创新设计特点，为用户提供了显著的应用优势：
面板安装设计：
采用面板安装方式，配有安装耳，也可用于电缆安装应用，提供了灵活的安装选项和稳固的机械支撑。
高密度设计：
3mm间距在有限空间内实现了5个电路的布局，完美适应现代电子设备小型化趋势，显著提高了设备空间利用率。
可靠连接机制：
采用锁销滑道紧固机制确保插配时牢固连接，防止意外脱落。这种设计提供了额外的连接安全保障，特别是在振动环境下保持稳定性。
压接端接技术：
采用压接端接方式，简化了安装过程，提高了生产效率。这种连接方式提供了均匀的压力分布和可靠的电气连接。
3. 配套组件与兼容性
43640-0500连接器需要与相应的配套组件一起使用，才能构成完整的连接解决方案。该插头外壳需要配合43031系列压接触点使用。
与此插头外壳配对的插座外壳为43645系列，形成了完整的互连系统。这种系统化设计使Micro-Fit 3.0系列能够提供灵活的连接解决方案，满足不同的应用需求。
配套的43031系列压接触点可采用不同镀层处理，如镀金或镀锡，以适应不同的应用环境和性能要求。这种多样性为用户提供了更大的选择空间和设计灵活性。
4. 应用领域与行业解决方案
43640-0500连接器凭借其可靠性能和紧凑特性，在多个行业中得到广泛应用：
工业控制系统：
在工业机械和自动化设备中，43640-0500用于控制器、传感器和执行器之间的连接。其5A的电流容量和良好的可靠性确保在工业环境下稳定工作，满足大多数工业设备的信号和电源需求。
消费电子产品：
在办公设备、家电产品等消费产品中，43640-0500连接器因其稳定性能和可靠连接得到应用。其紧凑尺寸和面板安装特性特别适合这些产品的空间限制和装配要求。
电信与网络设备：
在路由器、交换机和服务器等网络通信设备中，43640-0500提供可靠的内部连接。其稳定的电气性能确保信号传输的完整性。
医疗电子设备：
在一些医疗设备中，43640-0500也可用于非关键应用场合，其可靠性和稳定性满足这些应用的基本要求。
5. Micro-Fit 3.0系列的系统优势
作为Micro-Fit 3.0系列的一部分，43640-0500继承了该系列的全部优势和技术特点：
空间节省优势：
Micro-Fit连接器提供小尺寸外形规格，可节省大量空间，同时实现高密度电路连接。这对于现代电子设备的小型化趋势尤为重要。
设计灵活性：
系列提供多种电路尺寸选择(从2到12电路)，适用于线对板、线对线和板对板配置，提供了无可比拟的设计灵活性。
环境合规性：
产品采用符合UL94V-0标准的阻燃材料，满足环保和安全要求。一些型号还支持灼热丝规范，满足更严格的应用标准。
可靠的性能表现：
整个Micro-Fit系列采用完全隔离的触点设计，有效防止潜在的电弧放电，提高电气安全性。连接器支持-40°C至+105°C的工作温度范围，能适应各种环境条件。
6. 选型与使用注意事项
在选择和使用43640-0500连接器时，需要考虑几个关键因素：
电流容量要求：
确保5A的额定电流满足应用需求。对于更高电流要求的应用，可能需要考虑其他系列产品。
空间约束：
评估3mm间距和紧凑尺寸是否适合设备布局。虽然设计紧凑，但仍需确保足够的插拔操作空间和维护便利性。
环境适应性：
确认工作温度范围是否符合应用环境要求。在极端环境下可能需要额外的保护措施或选择其他型号。
配套组件选择：
选择合适的配套触点(43031系列)和插座外壳(43645系列)以确保系统兼容性。不匹配的组件可能导致连接不可靠或性能下降。
安装工艺：
压接端接需要适当的工具和工艺控制，以确保连接可靠性和一致性。建议遵循制造商提供的技术手册和安装指南，使用专用工具进行操作。
面板安装考虑：
采用面板安装时，需要确保面板厚度和开口尺寸符合要求，以获得最佳的保持力和稳定性。
7. 市场竞争力与价值主张
Molex Micro-Fit系列连接器，包括43640-0500型号，在市场上具有多项竞争优势：
技术成熟度：
Micro-Fit系列是经过市场验证的成熟产品，具有丰富的应用经验和成功案例，可靠性得到广泛认可。
产品可靠性：
Molex作为全球领先的连接器制造商，其产品经过严格的质量控制和测试，确保满足国际标准，提供了卓越的产品质量和可靠性。
供应稳定性：
作为标准系列产品，43640-0500具有较好的供应稳定性，支持大批量生产应用，减少了供应链风险。
成本效益：
相比定制化连接器解决方案，43640-0500提供了良好的性价比，特别是在中等规模生产中更能体现其成本优势。
Molex Micro-Fit 3.0连接器43640-0500凭借其3mm间距的紧凑设计、5A电流容量和面板安装特性，在工业控制、消费电子和通信设备等领域展现出卓越的性能和价值。其结构设计、可靠连接和灵活安装方式使其成为各种电子设备连接的理想选择。随着电子设备对高可靠性、高密度连接的需求不断增长，43640-0500连接器将继续为工程师提供可靠的连接解决方案，助力创新设计实现。Molex公司通过持续的技术创新和严格的质量控制，确保了43640-0500连接器在各种应用环境下的性能和可靠性，为电子设备的互联提供了安全高效的解决方案。
