| 间距： | 电路数： | 最大 电流额定下降： |
|---|---|---|
| 1.00、1.50 和 2.00 毫米 | 2 - 12 | 1.00 毫米间距：2.5A/2 电路 1.50 毫米间距：3.5A/2 电路 2.00 毫米间距：6.5A/2 电路 |
Pico-Lock Pico-Lock 连接器_504052-0098配套选型_自营现货
作者：小编-接插世界网来源：网络浏览量：876时间：2024-11-03 11:25:12
产品系列特点介绍
Pico-Lock 连接器有 1.00、1.50 和 2.00 毫米间距型号可供选择，Pico-Lock 线对板系统兼具低型、高电流和持久锁定等优点，特别适合有节省空间和插配牢固要求的应用。 |
|
产品亮点
特性和优点
总览
大屏笔记本电脑和平板电脑在外形设计上越来越薄，而功能则越来越强。二者结合，进而需要低型、高电流承载能力且压力锁紧牢固的新型连接器，即使在受冲击或振动影响时也可保持连接。Pico-Lock 系统现有 1.00、1.50 和 2.00 毫米间距型号可供选择，是第一个功能齐全的微型线对板连接器系统，可满足各种要求。
按行业划分的应用
汽车
Control units
Heads-up displays (HUD)
Infotainment systems
Interior equipment manufacturers
Mirrors
工业自动化
Factory Automation
Power supplies
Security systems
Smart meters
Surveillance cameras
医疗技术
On-body health monitoring systems
移动设备
Tablets
电信
Wireless modem
这并非此产品应用的最终名单。它只包括一些最常见的用途。
资源
-
Pico-Lock 线对板 连接器系统
数据表 (PDF)
产品详情
 | | |||||||||
| 产品编号 | 5040520098 | 5040520298 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|

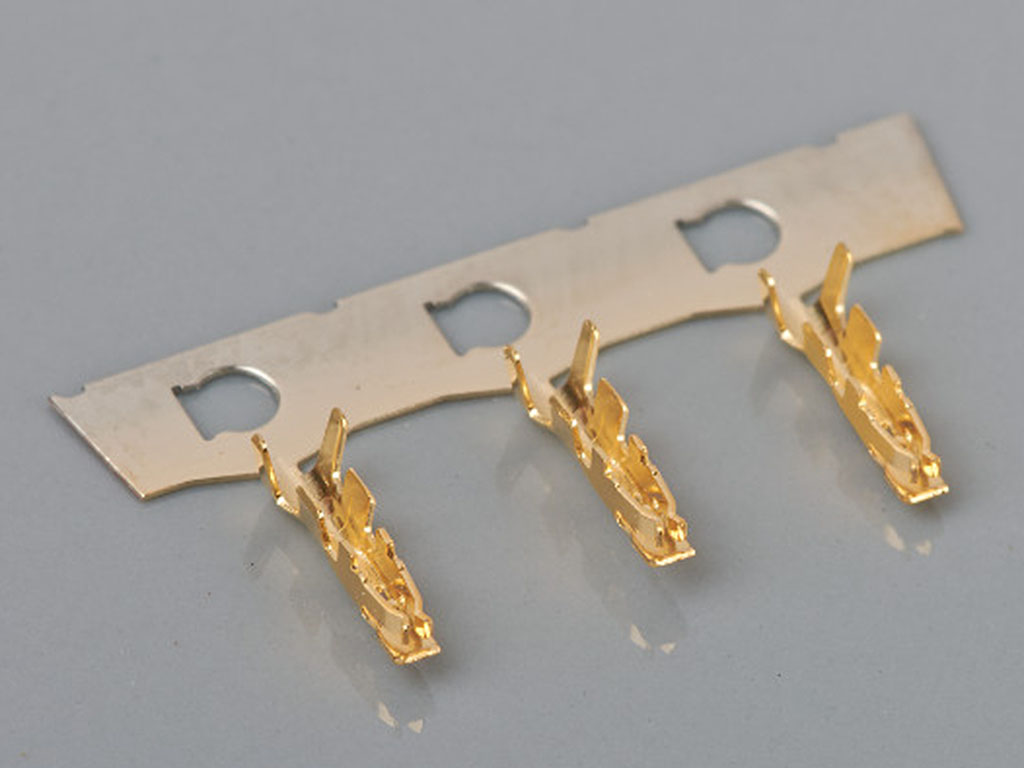

| 描述 | 1.50mm Pitch, Pico-Lock Female Crimp Terminal, Gold (Au) Plating, 24-28 AWG, Reel | 1.50mm Pitch, Pico-Lock Female Crimp Terminal, Gold (Au) Plating, 30-32 AWG, Reel | ||||||||
| 常规 | ||||||||||
| 状态 | Active | Active | ||||||||
| 类别 | Crimp Terminals | Crimp Terminals | ||||||||
| Series | 504052 | 504052 | ||||||||
| 应用 | Power,Signal,Wire-to-Board,Wire-to-Wire | Power,Signal,Wire-to-Board,Wire-to-Wire | ||||||||
| 产品名称 | Pico-Lock | Pico-Lock | ||||||||
| UPC | 884982939936 | 884982939943 | ||||||||
| 物理 | ||||||||||
| 耐用性(插拔次数) - 最多次数 | 30 | 30 | ||||||||
| 性别 | Female | Female | ||||||||
| 材料 - 金属 | Copper Alloy | Copper Alloy | ||||||||
| 材料 - 接合部位电镀 | Gold | Gold | ||||||||
| 净重 | 17.545/mg | 0.040/g | ||||||||
| 包装形式 | Reel | Reel | ||||||||
| 终端界面类型 | Crimp or Compression | Crimp or Compression | ||||||||
| 导线绝缘直径 | 0.8 - 1.15mm | 0.54 - 0.80mm | ||||||||
| 线径规格 (AWG) | 24,26,28 | 30,32 | ||||||||
| 线缆尺寸mm² | N/A | N/A | ||||||||
| 电气 | ||||||||||
| 每触点最大电流 | 3.0A | 1.0A | ||||||||
| 电压 - 最大 | 150V | 150V | ||||||||
| 产品环境合规 | ||||||||||
| China RoHS |  per SJ/T 11365-2006 | per SJ/T 11365-2006 | ||||||||
| EU ELV | Compliant per 2000/53/EC | Not Relevant | ||||||||
| EU RoHS | Compliant per EU 2015/863 | Compliant per EU 2015/863 | ||||||||
| GADSL/IMDS | Compliant with Exemption 33; 44; 34 | Compliant with Exemption 33; 44; 34 | ||||||||
| Low-Halogen Status | Low-Halogen per IEC 61249-2-21 | Low-Halogen per IEC 61249-2-21 | ||||||||
| Prop65 | Compliant per California Proposition 65 | Compliant per California Proposition 65 | ||||||||
| REACH SVHC | Not Contained per D(2023)8585-DC (23 Jan 2024) | Not Contained per D(2023)8585-DC (23 Jan 2024) | ||||||||
| 配插使用 | ||||||||||
| 产品编号 | - | - | ||||||||
| 可装的端子等部件 | ||||||||||
| 产品编号 | 504051 | 504051 | ||||||||
| 施工工具 | ||||||||||
| 产品编号 | 5781163700, 0638132700, 0638270800, 0639028700 | 5781163710, 0638132700, 0638270900, 0639029200 | ||||||||
