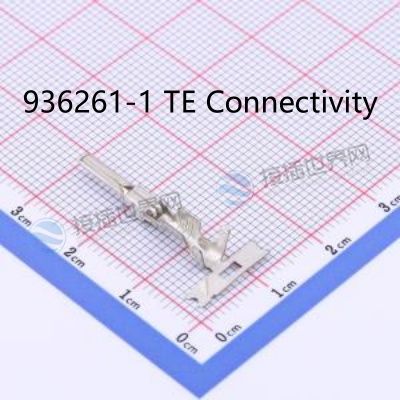

936261-1 TE Connectivity连接器参数详解 安装教程及替代方案

936261-1连接器是泰科(TE Connectivity)专为汽车严苛环境设计，支持IP67防水和最高15A电流传输，适用于新能源车电池组、车载传感器及工业设备电源接口，其双锁扣设计(CPA+TPA)确保高振动环境下的稳定性，兼容18-22 AWG线径，符合大众VW60330、福特ES-XW7T-1A278-AC等主机厂标准，是防水线束系统的可靠选择。

一、936261-1产品参数与生产商信息

生产商：TE Connectivity(泰科电子)

关键参数：

额定电流：15A(峰值20A)

工作电压：60V DC

防护等级：IP67(防尘防水，水下1米/30分钟)

温度范围：-40°C至+125°C

触点材质：磷青铜镀锡(耐盐雾1000小时)

插拔寿命：≥100次

认证标准：IEC 60529、USCAR-2

适用场景与行业案例

新能源汽车：

车载充电枪(EVSE)低压信号传输

电机控制器温度传感器连接

传统汽车：

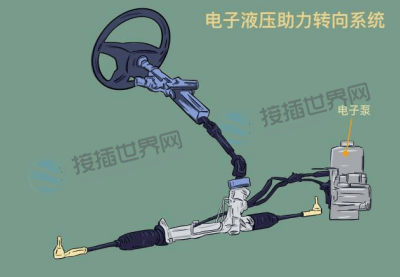

电子助力转向系统(EPS)线束

空调压缩机电源接口

工业领域：

无人机动力电池插头

智能仓储机器人充电接口

二、936261-1安装教程与工具清单

1.压接工具：

推荐型号：TE 58434-1(适配端子1467032-1)

压接高度：2.5mm±0.1mm(需定期校准)

2. 防水密封安装：

密封圈型号：1476478-2(硅胶材质，安装前浸泡硅脂)

安装方向：密封圈凹槽朝向连接器壳体

3. 锁止机构操作：

CPA锁扣型号：1410513-2(安装后需手动二次锁紧)

三、936261-1配套产品与替代方案

936261-1配套组件系统：

936261-1替代型号推荐：

Molex 0735810150：成本低12%，耐温上限110°C

国产替代：合兴HX-261A(兼容设计，需搭配专用密封套件)

四、936261-1综合评价与采购建议

TE 936261-1连接器凭借IP67防护和双锁扣设计，成为新能源车与工业设备的理想选择，但其单价较国产型号高约18%。建议：

1. 主机厂/OEM项目：优先选用原厂配套系统(需验证线束弯曲测试标准)

2. 售后维修市场：可选用合兴HX-261A降低成本，注意验证防水性能

3. 采购渠道：选择正规平台(如接插世界网)以确保正品

五、936261-1连接器相关问答

Q1：936261-1连接器能否用于高压电池系统?

否，该型号额定电压为60V DC，仅适用于低压信号传输(如传感器、灯光系统)。高压电池系统需选用TE HVA280系列(耐压800V)。

Q2：如何区分原装TE端子和仿制品?

正品端子刻有TE LOGO和型号钢印(如1467032-1)

原装镀锡层均匀无毛刺，仿制品表面易氧化

Q3：Molex 0735810150能否完全替代936261-1?

仅限非高振动场景，因Molex型号无二次锁扣设计，建议在静态设备(如车载娱乐系统)中使用。

Q4：安装后密封圈漏水如何处理?

检查密封圈型号是否为1476478-2

确认硅脂涂抹量(标准：0.1g/端子)

避免线缆弯曲半径小于6倍线径

Q5：国产替代型号HX-261A是否通过IP67认证?

合兴HX-261A宣称支持IP67，但建议要求供应商提供第三方检测报告(依据IEC 60529标准)。

Q6：连接器单价高的主要原因?

TE原厂磷青铜材质成本(较国产黄铜高30%)

IP67认证测试费用分摊

主机厂定制化开发成本

Q7：插拔寿命100次是否包含带电操作?

是，测试条件为带额定电流插拔(15A/60V DC)，非带电操作寿命可达500次。
