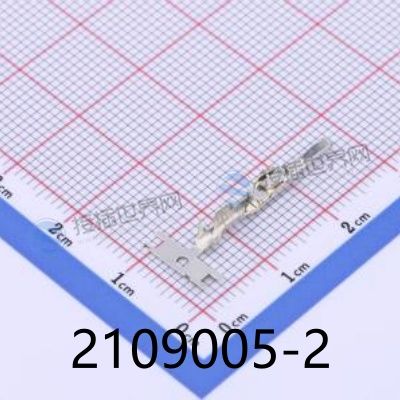

2109005-2汽车连接器数据手册参数详解及采购指南

2109005-2是一款低压防水型汽车线束连接器，采用压接端子(CRIMP)和IP67防护等级设计，支持-40℃至105℃宽温域环境，广泛应用于车载传感器、ECU及照明模块等场景，其18 AWG线规和0.75 mm²横截面积适配主流线缆需求，符合RoHS认证，兼具高可靠性与耐用性。

一、2109005-2产品参数

额定电压：60V DC(符合低压连接器标准)

电流承载：10A(持续)

端子类型：压接式(CRIMP)，公头(MALE)

防护等级：IP67(防水防尘)

线规范围：18 AWG(最大)-20 AWG(最小)

工作温度：-40℃~105℃(覆盖发动机舱及底盘严苛环境)

认证标准：RoHS、USCAR-2(机械性能与耐久性)

二、2109005-2适用场景

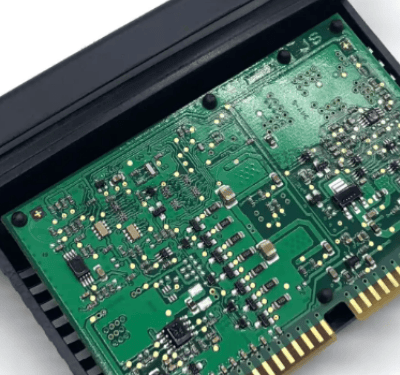

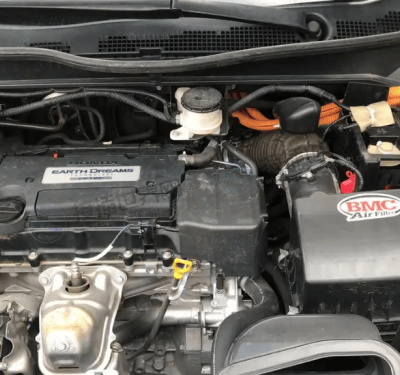

1. 传统燃油车：发动机ECU信号传输、燃油喷射系统接口。

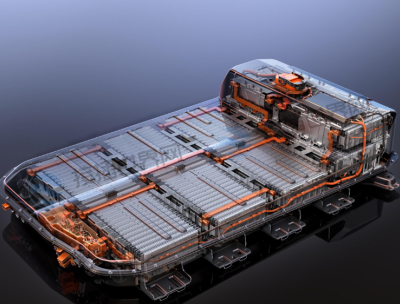

2. 新能源车：电池管理系统(BMS)低压信号连接、车载传感器线束。

3. 高振动环境：底盘线束、车门模块(抗振动等级达V3/V4标准)。

4. 潮湿/多尘区域：车外照明模块、雨刷控制系统(IP67防水防尘)。

三、2109005-2产品替代型号

同级兼容：

Molex 0734510090(需验证端子匹配性)

国产替代CN-LINK HX2035(成本优化，兼容80%功能场景)

高防护升级：广濑ZE064W系列(IP69K防水，适配引擎舱极端环境)

四、2109005-2产品配套型号

插座配套：TE AUT-SOCKET-X2024(IP67对插款)

线缆推荐：18-20 AWG硅胶耐高温线(UL3239认证，耐温125℃)

2109005-2压接工具：AMP CT-1250压接钳(适配CRIMP端子)

五、2109005-2常见问题解答

Q1：2109005-2能否用于48V混动系统?

支持。其额定电压60V DC完全覆盖48V混动需求，且通过USCAR-2标准温升测试，确保稳定性。

Q2：IP67防护等级的实际防水效果如何?

可在1米水深浸泡30分钟无渗漏，适用于车外潮湿环境(如大灯连接)，但长期高压水喷射需选择IP69K型号。

Q3：端子氧化如何处理?

使用精密电子清洁剂擦拭，避免物理刮擦。若氧化严重，建议更换端子或整套连接器以保障接触可靠性。

2109005-2安装规范：推荐压接力矩1.2N·m，过度锁紧可能导致塑壳变形。

2109005-2市场趋势：2024年低压连接器国产替代需求增长25%，成本与交期成关键因素。

TE 2109005-2凭借IP67防护与宽温域适应性，成为燃油车与新能源车低压系统的优选组件。用户可根据实际需求选择原厂或高性价比替代方案，搭配耐高温线缆与专业工具可进一步提升系统稳定性。如需定制选型或批量采购支持，请联系我们的技术服务团队【接插世界网】。
