770680-1护套规格书详解 适用线径及采购方案指南

770680-1护套是泰科一款胶壳材质的专为严苛工业与汽车环境设计的AMPSEAL系列插头式连接器护套，具备IP67防护等级和23位触点配置，支持250V AC/17A的高电流承载能力，其采用聚对苯二甲酸丁二醇酯(PBT)材质外壳，工作温度范围为-40℃至125℃，符合RoHS、UL 94 V-0阻燃标准，广泛应用于车载电子系统及工业设备的高可靠性连接场景。

一、770680-1护套产品参数

触点数：23位(3排布局，4mm中心间距)

额定电压：250V AC

额定电流：17A/触点(最大)

防护等级：IP67(防水防尘，支持短时浸水)

材质：PBT外壳(黑色，UL 94 V-0阻燃)

端接方式：焊接(Solder)或压接(Crimp)

工作温度：-40℃~125℃

机械特性：两件式触点夹持设计，辅助锁定防止松脱

线径适配：0.5-1.25mm²(支持工业级线缆)

认证标准：RoHS、ELV、REACH SVHC(无有害物质)。

二、770680-1护套适用场景

1.汽车电子：

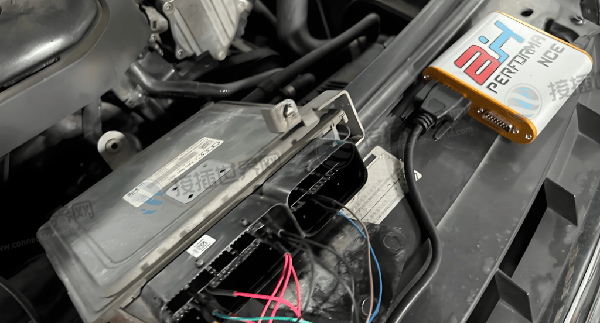

发动机ECU高压信号接口

车载传感器与照明模块(潮湿环境适用)

2.工业设备：

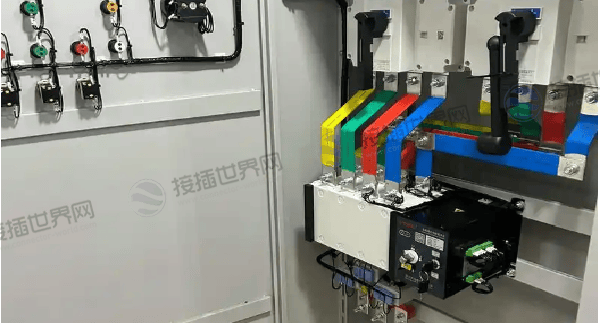

工业自动化控制柜电源连接

重型机械抗振动线束防护

3.新能源领域：

充电桩高压线束接口

电池管理系统(BMS)电源传输。

三、770680-1护套配套型号

插座配套：需搭配AMPSEAL系列对应母端插座(如770520系列)

密封件：硅胶密封圈(增强IP67防护稳定性)

压接工具：AMP专用压接钳(适配4mm间距端子)

线缆推荐：1.25mm²耐高温硅胶线(UL认证)。

四、770680-1护套供应商与采购信息

现货渠道：

上海住歧电子(接插世界网)：自营现货，当天发货，阶梯价24.505元/件起，包装140件/箱。

点击进入查看》》》【770680-1护套现货】《《《

采购建议：

批量采购可降低成本，关注阶梯报价(如立创商城、安富利等平台)。

验证供应商资质(如UL认证、RoHS合规证明)以确保产品质量。

五、770680-1护套常见问题解答

Q1：770680-1是否支持高温高压清洗环境?

支持IP67防护(短时浸水)，但不建议直接高压水枪冲洗，需选IP69K型号(如TE 172169-1)。

Q2：如何确保焊接端接的可靠性?

推荐使用无铅焊料，控制焊接温度在260℃-300℃范围内，避免过热导致塑壳变形。

Q3：当前市场库存是否充足?

上海住歧电子等供应商显示库存充足(批次18+)，支持当天发货。

TE 770680-1凭借其高电流承载能力与IP67防护性能，成为汽车及工业领域的核心连接组件。用户可根据需求选择原厂配套或优化采购策略，搭配专业工具以提升系统可靠性。建议通过授权代理商获取技术文档，确保参数匹配与应用合规性。
