2025年最新RS485接线方法全攻略 从基础规范到工业级避坑指南

本文系统解析RS485接口接线的核心原理与实操要点，详解A/B线序定义、终端电阻配置及屏蔽层处理规范，结合工业现场典型故障案例，提供星型、总线型等拓扑结构的接线方案，并给出1200米长距离通信的优化策略，涵盖IEC 61158-2与国标GB/T 19582协议要求。

一、RS485接线方法与基础规范

1.差分信号传输原理

线序定义：

A线(Data+)：正极性信号传输端。

B线(Data-)：负极性信号传输端。

电压要求：差分电压范围±1.5V~±5V；共模电压范围-7V~+12V。

2.拓扑结构选择

3.终端电阻配置

匹配原则：在总线首末两端并联120Ω电阻(误差±1%)

中继器接入：每增加一个中继器需重新配置终端电阻

二、RS485工业级接线实操步骤

1.工具与材料准备

必选工具：

2.标准化接线流程

步骤1：剥离线缆外皮，露出双绞线对(长度15mm±2mm)

步骤2：按色标区分A/B线(常规：白/橙为A+，白/绿为B-)

步骤3：压接端子至DB9接口(针脚定义：1-A+，2-B-)

步骤4：焊接屏蔽层至金属外壳(360°搭接，接地电阻≤4Ω)

3.接地系统构建

单点接地原则：全系统仅允许一个接地点(通常设在主机端)

防雷保护：在总线两端加装气体放电管(响应时间≤1ns)

三、RS485典型故障与解决方案

1.通信不稳定

成因：终端电阻缺失/阻值偏差>5%

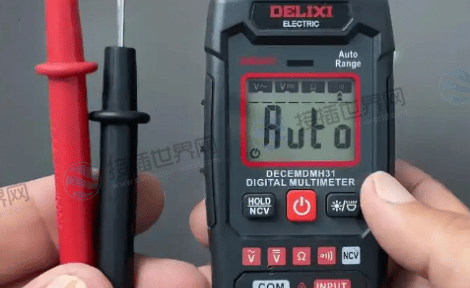

检测：用万用表测量总线阻抗(正常值54Ω~66Ω)

处理：更换精度±1%金属膜电阻

2.信号反射干扰

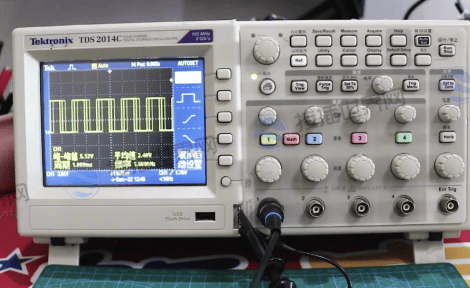

现象：示波器显示信号过冲/振铃

对策：

缩短支线长度(≤30cm)；增加阻抗匹配器(如CAN总线隔离模块)。

3.共模干扰超标

检测：共模电压超出-7V~+12V范围

处理：

检查接地系统(接地电阻≤4Ω)；加装隔离收发器(如ADI ADM2483)。

四、RS485接线进阶优化策略

1.长距离传输增强

方案1：每300米加装隔离中继器(波特率自适应)

方案2：采用双屏蔽电缆(铝箔+编织网，覆盖率≥85%)

2.抗干扰设计

布线规范：

与强电线路平行间距≥30cm；交叉时成90°直角。

磁环抑制：在接口处套接镍锌铁氧体磁环(阻抗≥100Ω@100MHz)

3.智能诊断技术

实时监测：接触电阻变化(阈值>50mΩ报警)；屏蔽层完整性(DC阻抗检测)。

推荐设备：FLUKE 123B工业万用表、PEAK-System PCAN-USB Pro

RS485接口接线的可靠性取决于规范的执行与细节把控，建议建立接线档案系统，记录每段总线的终端电阻值、接地位置等参数，随着工业物联网发展，推荐选用带自诊断功能的智能端子(如魏德米勒SAI系列)，并定期使用TDR时域反射仪检测线缆隐性故障。
