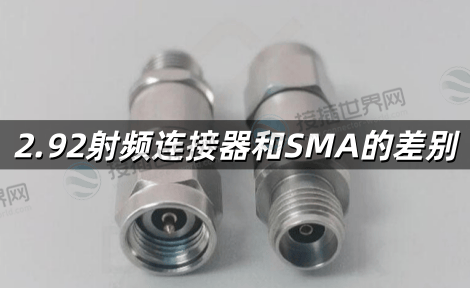

2.92射频连接器和SMA的差别 机械结构与兼容性对比与电气性能差异解读

2.92射频连接器和SMA的差别主要体现在机械结构与兼容性上，两者的外导体内径、中心导体直径等均有差异，同时两者的电气性能也是有非常大的差异的，所以两者的应用领域均有不同，2.92射频连接器主要用于40GHz以上带宽场景，SMA主要用于小于等于18GHz场景。

一、2.92射频连接器和SMA的机械结构与兼容性差异

1.接口尺寸与公差

SMA：外导体内径6mm，中心导体直径1.27mm，采用英制螺纹连接，制造公差较大(±0.05mm)，尤其低价产品公差可达0.1mm以上。

2.92mm：外导体内径2.92mm，中心导体直径1.27mm，采用精密卡扣式结构，公差控制更严格(±0.02mm)，机械强度比SMA高30倍。

兼容风险：SMA公头插入2.92mm母头时，因SMA引脚长度超差(MIL-STD-348B标准允许SMA引脚长0.3-0.5mm)可能造成母头插孔变形，长期使用降低校准件精度。

2.连接方式与耐久性

SMA通过螺纹旋紧(扭矩1.7N·m)，插拔寿命约500次;

2.92mm采用弹性四槽卡扣设计(插入力仅2.2N)，插拔寿命达1000次以上。

二、2.92射频连接器和SMA的电气性能对比

三、2.92射频连接器和SMA的应用场景与成本分析

1.典型应用领域

SMA：基站射频模块、车载GPS、医疗设备(工作频率≤18GHz场景)

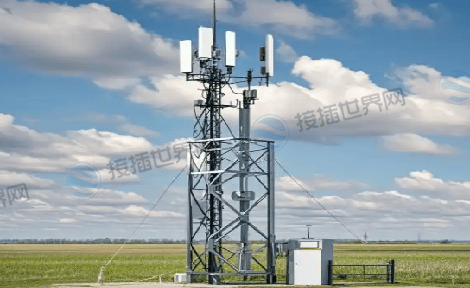

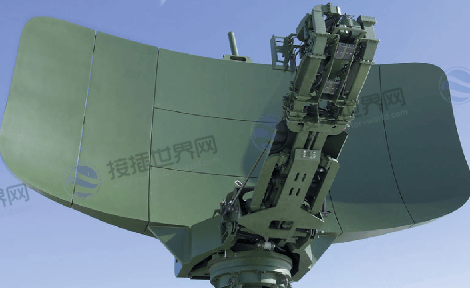

2.92mm：5G毫米波基站、卫星通信载荷、雷达导引头(需40GHz以上带宽场景)

2.成本与维护

SMA单价约5-50元(普通型)，适合批量应用;

2.92mm单价200-2000元(精密校准件)，维护需专用扭矩工具和洁净环境。

四、选型决策树

1.频率需求

<18GHz → 优先SMA(成本降低60%)

18-46GHz → 必须2.92mm(避免信号失真)

2.使用环境

振动/高湿度 → SMA螺纹结构更可靠

实验室精密测试 → 2.92mm空气介质优势明显

3.长期维护

频繁插拔 → 2.92mm卡扣式设计寿命翻倍

预算有限 → SMA经济性更优

五、技术演进趋势

1.高频化：2.92mm正向60GHz演进，而SMA受限于PTFE介质，高频扩展困难

2.国产替代：国内厂商已突破2.92mm精密加工技术(如北京锦正茂的40GHz产品)，打破海外垄断

3.智能化：2.92mm开始集成温度/应力传感器，实现连接状态自诊断，SMA仍以基础功能为主

2.92mm连接器在毫米波频段、信号完整性及耐久性方面显著优于SMA，但成本高且对操作规范要求严格，建议根据实际频率需求、预算及维护能力综合选择，高频精密场景必选2.92mm，中低频常规应用仍以SMA为主流方案。
