泰科1564724-2是一款180°直角母端连接器，采用冲压成形工艺制造，端子尺寸为1.5mm，适配AWG20-22铜导线（线径0.35-0.5mm²），通过F型压接技术实现导线端接，兼容绝缘直径1.2-1.6mm的线缆。其无尖刃主体设计避免安装时划伤线束，锡电镀接触面降低接触电阻，支持0-24A低功率电流传输。对接公端尺寸为1.5mm（宽）×0.6mm（厚），非绝缘结构简化布线但需额外防护。工作温度范围-40℃至130℃，适用于工业设备、汽车电子等宽温环境，可承受振动与化学腐蚀。该连接器以紧凑体积和高可靠性，满足车载线束、控制柜接线等场景对低功率信号与电源传输的需求。
一、1564724-2中文手册
| 分类 | 详情 |
|---|---|

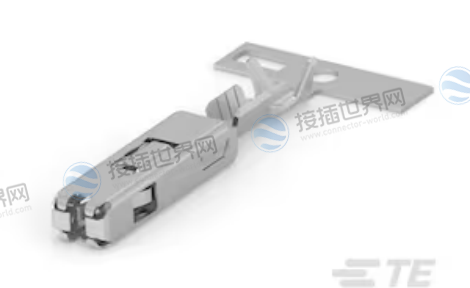

| 产品图 |
 |
| 产品型号 |
1564724-2 |
| 插座种类 | 180° |
| 主要锁定特性 | 无尖刃主体 |
| 可密封 | 否 |
| 导线端子端接区域电镀材料 | 锡 |
| 端子制造 | 冲压成形 |
| 端子大小 | 1.5mm |
| 压接类型 | F 型压接 |
| 端子类型 | 母端 |
| 对接公端宽度 | 1.5 mm [ .059 in ] |
| 接触面电镀 | 锡 (Sn) |
| 对接公端厚度 | .6 mm [ .024 in ] |
| 线缆端接方法 | 压接 |
| 产品端接到 | 导线 |
| 兼容的绝缘直径范围 (mm) | 1.2 – 1.6 |
| 线径 (AWG) | 22 – 20 |
| 线径 (mm²) | .35 –.5 |
| 线径查找 (mm²) | .35,.4,.5 |
| 线径查找 (AWG) | 20, 21, 22 |
| 绝缘选项 | 非绝缘 |
| 工作温度（最大值） | 125 °C [ 212 °F ] |
| 工组温度范围 | -40 – 130 °C [ -40 – 266 °F ] |
| 与电线基础材料兼容 | 铜 |
| 端子传导 | 0 – 24 A（低功率） |
|
采购入口 |
1564724-2现货 |
| 原厂手册 |
1564724-2数据手册.PDF |
二、1564724-2配套型号
配套型号
产品图
暂无
暂无
三、1564724-2适用领域
泰科1564724-2连接器适用领域(分要点)
1. 工业控制系统
适用场景：PLC控制柜、传感器信号传输、自动化设备等。
依据：宽温范围(-40°C至130°C)、高电流承载能力(24A低功率)、耐高温设计(125°C)，适合工业环境的稳定性和耐用性需求。
2. 汽车电子
适用场景：车载电源管理、灯光控制、线束连接等。
依据：耐高温性能(125°C)、180°出线角度适配车内布线，支持铜线压接(AWG20-22)，符合汽车电气系统要求。
3. 消费电子产品
适用场景：家用电器、数码设备、电源适配器等。
依据：紧凑设计、低成本压接工艺(F型压接)、兼容细线径(0.35-0.5mm²)，适合高量产和成本敏感场景。
4. 能源与电力设备
适用场景：太阳能逆变器、充电桩、电池管理系统等。
依据：高电流传输能力(24A)、锡电镀端子增强导电性，适应复杂电力环境。
5. 医疗设备
适用场景：医疗仪器电源连接、监护设备线束等。
依据：低功率设计(24A)、非绝缘端子适配医疗设备安全标准(需结合具体认证)。
6. 通信设备
适用场景：基站电源模块、路由器供电、信号分配等。
依据：稳定电流传输、宽温范围，支持通信设备的可靠运行。
7. 测试与测量设备
适用场景：实验室测试仪器、信号采集模块等。
依据：压接端子适配快速拆装需求，兼容多规格线径(AWG20-22)。
限制说明
不适用场景：高频信号传输、严苛密封环境(如水下)、高功率(>24A)场景。
关键限制：无密封功能、不可拆卸维修、无应力消除结构。
四、1564724-2常见问题与解决方案
以下是泰科1564724-2连接器的常见问题与解决方案，基于其技术参数整理：
1. 问题：无锁定特性导致连接松动
原因：
主要锁定特性标注为“无尖刃主体”，缺乏物理卡扣或锁紧装置，振动环境下易脱落。
解决方案：
外加扎带或固定夹约束连接器与线缆;
选择带锁定功能的替代型号(如需频繁插拔场景)。
2. 问题：压接不当引发接触不良
原因：
压接类型为F型，若工具未适配或操作不当，可能导致端子与导线连接不牢。
解决方案：
使用专用压接工具(如泰科TPI系列)，确保压接深度符合规格;
压接后目测检查端子与导线贴合度，必要时进行拉力测试。
3. 问题：高温环境加速材料老化
原因：
工作温度上限125°C，长期接近此温度可能导致塑料部件(如插座主体)变形。
解决方案：
避免安装在热源附近，必要时加装隔热垫或散热片;
定期检查连接器外观，发现变色或变形及时更换。
4. 问题：绝缘直径不匹配导致压接失效
原因：
绝缘直径兼容范围为1.2–1.6mm，超出范围可能压伤绝缘层或压接不牢。
解决方案：
严格按规格选择导线(AWG 20–22，线径0.35–0.5mm²);
压接前修剪绝缘层至推荐长度(通常0.5–1mm)。
5. 问题：非绝缘端子增加短路风险
原因：
端子为非绝缘设计，在紧凑布线或潮湿环境中易触碰其他导体。
解决方案：
手动包裹热缩管或绝缘胶带覆盖裸露端子;
优化线缆布局，避免交叉接触。
6. 问题：180°出线角度限制空间适应性
原因：
固定出线角度可能与其他组件干涉或导致线缆弯折应力集中。
解决方案：
使用延长线或过渡连接器调整布线方向;
安装时预留足够线缆弧度(建议弯曲半径≥3倍线径)。
7. 问题：锡镀层在高湿度环境易氧化
原因：
接触面电镀锡(Sn)，长期暴露于潮湿或腐蚀性气体中可能氧化，增加接触电阻。
解决方案：
涂覆防氧化涂层(如凡士林或导电脂);
工作环境湿度高时，考虑更换为镀金或镀银端子型号。
该连接器适用于低功率信号或电源传输(如工业控制、仪器仪表)，需重点关注压接工艺、环境防护及安装规范。通过优化布线、使用辅助固定工具及定期维护，可有效提升其可靠性。
