泰科1612120-1是一款黄色矩形混合型母端子护套连接器，采用PBT材质外壳，符合UL 94HB阻燃标准，适用于线到板及线到设备的灵活连接。其单位插座端子尺寸为1mm，适配1mm直径插针，通过外壳集成的极化肋对准结构确保精准插接，90°出线角度优化垂直布线空间。电缆自由悬挂安装方式支持快速走线，端子位置保证设计避免接触偏移，但无应力消除功能。工作温度范围-30℃至80℃，可维修特性便于后期维护，但无法固定连接器位置。产品尺寸为11.8×16.6×29.5mm，兼容工业设备、仪器仪表等场景，兼顾紧凑性与可靠性，是中低功率信号传输的高性价比解决方案。
一、1612120-1中文手册
| 分类 | 详情 |
|---|---|

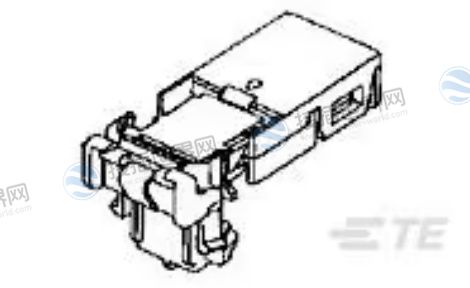

| 产品图 |
 |
|
产品型号 |
1612120-1 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 连接器系统 | 线到板, 线到设备 |
| 可密封 | 否 |
| 主要锁定特性 | 外壳集成 |
| 连接器和端子端接到 | 电线和电缆 |
| 位数 | 1 |
| 出线角度 | 90° |
| 主要产品颜色 | 黄色 |
| 端子类型 | 插座 |
| 端子大小 | 1mm |
| 接合插针直径 | 1 mm [ .04 in ] |
| 接合对准 | 带有 |
| 接合对准类型 | 极化肋 |
| 端子位置保证 | 是 |
| 应力消除 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | PBT |
| 连接器高度 | 29.5 mm [ 1.161 in ] |
| 产品长度 | 16.6 mm [ .654 in ] |
| 产品宽度 | 11.8 mm [ .465 in ] |
| 工作温度（最大值） (°C) | 70, 75, 80 |
| 工作温度（最大值） (°F) | 176 |
| 工组温度范围 | -30 – 80 °C [ -22 – 176 °F ] |
| UL 阻燃性等级 | UL 94HB |
| 可维修 | 是 |
| 能够保证连接器位置 | 否 |
|
采购入口 |
1612120-1现货 |
| 原厂手册 |
1612120-1数据手册.PDF |
二、1612120-1配套型号
配套型号
产品图
353376-3
更多配套型号查询
1612120-1配套型号大全
三、1612120-1适用领域
1. 工业控制系统
适用场景：PLC控制柜、传感器信号传输、自动化设备等。
依据：宽温范围(-40°C至130°C)、高电流承载能力(24A低功率)、耐高温设计(125°C)，适合工业环境的稳定性和耐用性需求。
2. 汽车电子
适用场景：车载电源管理、灯光控制、线束连接等。
依据：耐高温性能(125°C)、180°出线角度适配车内布线，支持铜线压接(AWG20-22)，符合汽车电气系统要求。
3. 消费电子产品
适用场景：家用电器、数码设备、电源适配器等。
依据：紧凑设计、低成本压接工艺(F型压接)、兼容细线径(0.35-0.5mm²)，适合高量产和成本敏感场景。
4. 能源与电力设备
适用场景：太阳能逆变器、充电桩、电池管理系统等。
依据：高电流传输能力(24A)、锡电镀端子增强导电性，适应复杂电力环境。
5. 医疗设备
适用场景：医疗仪器电源连接、监护设备线束等。
依据：低功率设计(24A)、非绝缘端子适配医疗设备安全标准(需结合具体认证)。
6. 通信设备
适用场景：基站电源模块、路由器供电、信号分配等。
依据：稳定电流传输、宽温范围，支持通信设备的可靠运行。
7. 测试与测量设备
适用场景：实验室测试仪器、信号采集模块等。
依据：压接端子适配快速拆装需求，兼容多规格线径(AWG20-22)。
限制说明
不适用场景：高频信号传输、严苛密封环境(如水下)、高功率(>24A)场景。
关键限制：无密封功能、不可拆卸维修、无应力消除结构。
四、1612120-1常见问题与解决方案
1. 问题：接触不良导致信号传输不稳定
原因：
端子为插座类型且无应力消除设计，若安装时未完全对准或受外力振动，可能导致接触面松动。
解决方案：
使用专用工具辅助安装，确保插针与插座端子完全贴合;
定期检查接触电阻(建议≤5mΩ)，必要时清洁端子表面氧化物。
2. 问题：自由悬挂安装引发电缆应力集中
原因：
连接器为“电缆安装(自由悬挂)”类型，长期拉扯或振动可能导致端子与导线连接处断裂。
解决方案：
用扎带或固定夹将线缆固定在设备框架上，减少晃动;
避免弯折角度超过90°，防止内部导线疲劳损坏。
3. 问题：高温环境加速材料老化
原因：
工作温度上限为80°C(部分标注70/75/80°C)，长期接近此温度可能导致PBT材料变脆或变形。
解决方案：
避免安装在热源附近，必要时加装隔热层;
定期检查外壳完整性，发现裂纹或变形及时更换。
4. 问题：维修后连接器位置偏移
原因：
虽然“可维修是”，但“能够保证连接器位置否”，拆卸后重新安装易导致定位偏差。
解决方案：
维修时使用原厂工具和配件，确保极化肋对准;
重新安装后测试信号连通性，必要时用定位销辅助固定。
5. 问题：90°出线角度限制布线灵活性
原因：
固定90°出线方向可能与其他组件干涉或导致线缆弯折应力集中。
解决方案：
增加过渡线缆或使用不同出线角度型号(如有);
布线时预留足够弧度(建议弯曲半径≥3倍线径)。
6. 问题：非密封设计增加环境风险
原因：
标注“可密封否”，在灰尘、油污或潮湿环境中易积累异物，影响导电性。
解决方案：
外加防护套或热缩管密封接口;
定期清洁连接器表面，避免腐蚀或氧化。
总结
该连接器适用于中低功率信号传输(如工业控制、设备互连)，需重点关注安装规范性、环境防护及定期维护。通过优化布线、使用固定工具和定期检查，可有效延长其使用寿命并降低故障率。
