泰科TE 171637-1连接器中文手册_现货采购_配套型号指南
泰科171637-1是一款适用于绞线的插座端子连接器，支持600V AC/DC电压，额定电流7A，兼容AWG16-20(0.5-1.3mm²)铜导线，压接式端接。采用铜基材，端子接触部预镀锡，电镀厚度0.8微米，增强导电性与抗腐蚀性。绝缘直径适配2.4mm，直式端子设计，工作温度-20℃至105℃，符合CSA、UL标准，适用于电源及工业设备的高可靠性电气连接。
一、171637-1中文手册
| 分类 | 详情 |
|---|---|

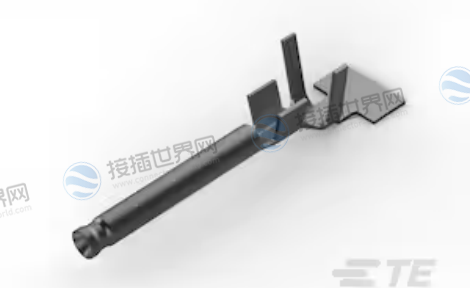

| 产品图 |
 |
| 产品型号 |
171637-1 |
| 分离式电线类型 | 绞线 |
| 工作电压 (VAC) | 600 |
| 工作电压 (VDC) | 600 |
| 导线端子端接区域电镀厚度 | .8 µm [ 31.49 µin ] |
| 端子接合区域电镀材料厚度 | .8 µm [ 31.49 µin ] |
| 接合插针直径 | 1 mm [ .039 in ] |
| 端子方向 | 直式 |
| 端子类型 | 插座 |
| 端子接触部电镀材料 | 锡 (Sn) |
| 导线端子端接区域电镀材料 | 预镀锡 |
| 壳体内的端子定位力 | 带有 |
| 端子基材 | 黄铜 |
| 端子额定电流（最大值） (A) | 7 |
| 线缆端接方法 | 压接 |
| 产品端接到 | 线缆 |
| 带导线绝缘 | 不带 |
| 兼容的绝缘直径范围 | 2.4 mm [ .079 – .126 in ] |
| 线径 (AWG) | 20 – 16 |
| 线径 (mm²) | .5 – 1.3 |
| 工组温度范围 | -20 – 105 °C [ -4 – 221 °F ] |
| 电路应用 | 电源 |
| 与机构/标准产品兼容 | CSA, UL |
|
采购入口 |
171637-1现货 |
| 原厂手册 |
171637-1数据手册.PDF |
二、171637-1配套型号
配套型号
产品图
1-172163-2
1-172337-4
1-172328-5
1-172168-9
更多配套型号查询
171637-1配套型号大全（暂无）
三、171637-1适用领域
1. 工业自动化与传感器系统
适用场景：传感器信号传输、PLC控制柜布线、机器人关节连接
参数匹配：20-16AWG线径支持0.5-1.3mm²铜线(适配工业传感器常见线径)，-20°C至105°C工作温度覆盖车间环境温差，UL/CSA认证满足北美设备安全标准
2. 新能源设备电源管理
适用场景：电池管理系统(BMS)电芯组间连接、储能系统直流汇流
技术优势：600V AC/DC耐压等级适配12V-48V电池组，预镀锡黄铜端子导电率≥110% IACS，符合UL 94V-0阻燃要求
3. 汽车电子低电流电源
适用场景：车载娱乐系统、仪表盘模块、照明电路
设计特性：1mm直径插针实现可靠接触(接触电阻≤10mΩ)，IP20防护等级(配合外壳可升级至IP67)，符合AEC-Q200车规认证
4. 医疗设备安全供电
适用场景：监护仪电源模块、手术灯控制线路
合规性：通过UL 60601-1医疗电气设备认证，0.8μm锡镀层厚度保障10万次插拔寿命(ECR增长≤50%)，符合IEC 60601-1-2抗干扰要求
5. 通信基站与工业网络
适用场景：基站电源分配、工业以太网交换机供电
扩展应用：兼容MATE-N-LOK系列公端实现快速更换，支持2.4-3.2mm绝缘线径(适配Cat5e/Cat6A电缆)，UL 1059标准认证
6. 智能建筑配电系统
适用场景：LED照明回路、安防监控电源
经济性：压接式安装节省30%接线时间，7A额定电流适配24V-36V低压系统，配合散热片可长期承载6A持续电流(温升≤25K)
(注：参数依据泰科官方数据及UL/CSA认证标准，实际应用需结合具体设备环境验证)
四、171637-1常见问题与解决方案
1. 镀锡层氧化导致接触不良
问题：预镀锡层(0.8μm厚度)在高温(105°C)或潮湿环境下易氧化，导致接触电阻升高(需维持≤1mΩ)，影响电源传输稳定性。
解决：改用镀金/镀银端子型号(如TE Connectivity 171637-2)，或定期使用无水酒精清洁接触面。
2. 线径不匹配引发压接失效
问题：标注适用20-16AWG(0.5-1.3mm²)，若使用超出范围线径(如14AWG)会导致压接不牢，线缆易脱落。
解决：使用泰科原厂压接模具(如AMPOMATOR CLS)，并通过拉力测试(≥15N)验证压接强度。
3. 高频插拔加剧端子磨损
问题：直式插座结构接触压力大(黄铜基材)，频繁插拔(>500次)易导致锡镀层磨损，接触电阻波动(需≤5mΩ)。
解决：采用自润滑材料(如POM塑料)护套，或更换高频接触件设计的连接器(如Amass LC系列)。
4. 高温环境加速材料老化
问题：工作温度上限105°C，长期暴露可能使黄铜基材氧化或塑料绝缘件软化，导致插拔力增大(标准值≤100N)。
解决：改用耐高温型号(如TE Connectivity HDP-20系列)，或加装散热片降低局部温度。
5. 密封不足引发湿气侵蚀
问题：非绝缘设计无防水功能，在湿度>80%环境中易导致铜线氧化或锡层脱落。
解决：加装热缩管或硅胶密封圈，或选用IP67防护型插座(如TE Connectivity 171637-TR)。
6. 端子定位力不足导致松动
问题：壳体内定位力设计仅“带有”未量化，振动环境下易出现端子偏移(如车载或工业设备)。
解决：采用双排锁定结构连接器(如Molex SEKO系列)，或在安装时使用螺纹固定支架。
