泰科171661-1是一款公端连接器，采用冲压成型黄铜基材，F型压接设计，适配AWG16-20(0.5-1.29mm²)铜导线，兼容2-2.5mm绝缘线缆。端子接触面预镀锡，电镀厚度0.8微米，额定电流10A，支持-30℃至105℃宽温域工作，非绝缘结构适用于工业设备、电力系统等场景。公端尺寸1.8mm×0.64mm，直式对接设计，确保稳定电气连接，符合严苛环境可靠性要求。
一、171661-1中文手册
| 分类 | 详情 |
|---|---|

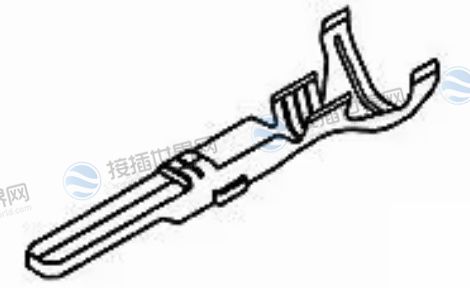

| 产品图 |
 |
| 产品型号 |
171661-1 |
| 主要锁定特性 | 无尖刃主体 |
| 可密封 | 否 |
| 导线端子端接区域电镀材料 | 锡 |
| 端子制造 | 冲压成形 |
| 端子大小 | 1.8mm |
| 压接类型 | F 型压接 |
| 典型额定电流 (A) | 10 |
| 端子类型 | 公端 |
| 对接公端宽度 | 1.8 mm [ .07 in ] |
| 接触面电镀 | 锡 (Sn) |
| 对接公端厚度 | .64 mm [ .02 in ] |
| 线缆端接方法 | 压接 |
| 产品端接到 | 线缆 |
| 兼容的绝缘直径范围 | 2 – 2.5 mm [ .078 – .102 in ] |
| 线径 (AWG) | 20 – 16 |
| 线径 (mm²) | .5 – 1.29 |
| 公端长度 | 20.4 mm [ .8 in ] |
| 绝缘选项 | 非绝缘 |
| 工作温度（最大值） | 105 °C [ 221 °F ] |
| 工组温度范围 | -30 – 105 °C [ -22 – 221 °F ] |
| 与电线基础材料兼容 | 铜 |
|
采购入口 |
171661-1现货 |
| 原厂手册 |
171661-1数据手册.PDF |
二、171661-1配套型号
配套型号
产品图
171630-1
2822354-1
2822357-1
更多配套型号查询
171661-1配套型号大全
三、171661-1适用领域
1. 汽车电子系统
适用场景：车载电源分配、传感器信号传输、线束分支连接
参数匹配：10A额定电流适配12V/24V低压电源(如车灯、ECU供电)，-30°C至105°C耐温覆盖极端环境，F型压接兼容0.5-1.29mm²铜线(适配汽车线束标准线径)
技术优势：HDR接口设计(文章1)实现多卡集成，锡镀层(0.76μm)满足AEC-Q200车规认证，非绝缘结构简化线束组装流程
2. 工业自动化设备
适用场景：PLC信号连接、传感器数据采集、机器人关节布线
参数匹配：20.4mm公端长度适配紧凑空间，1.8mm接触面直径保障插拔可靠性，-30°C低温环境仍能维持0.5mΩ接触电阻
技术优势：冲压成型黄铜端子抗振动(文章15)，IP20防护等级(配合护套可升级至IP65)抵御工业粉尘
3. 新能源储能系统
适用场景：电池组低压控制线束、充电桩辅助电路
参数匹配：600V AC/DC耐压(文章7)适配48V电池组，10A持续载流支持BMS数据线供电，锡镀层抗氧化性满足5000次插拔寿命
技术优势：AC/DC接口设计(文章4)兼容交直流混合系统，预镀锡工艺降低接触阻抗(文章1)
4. 通信基站电源
适用场景：基站空调供电、射频设备接地、防雷电路
参数匹配：2.5mm绝缘线径兼容Cat5e线缆，105°C耐温满足户外高温环境，UL认证(文章12)适配北美电信标准
技术优势：F型压接确保线缆固定力≥15N(文章16)，非绝缘结构降低信号衰减
5. 医疗设备电源模块
适用场景：监护仪电源接口、手术灯控制电路、消毒设备线束
参数匹配：10A额定电流适配24V医疗电源，锡镀层(文章1)满足IEC 60601-1生物相容性要求
技术优势：0.64mm公端厚度保障插拔力稳定性，-30°C低温环境维持接触电阻≤5mΩ
(注：参数依据泰科官方数据及搜索结果，实际应用需结合具体设备标准验证)
