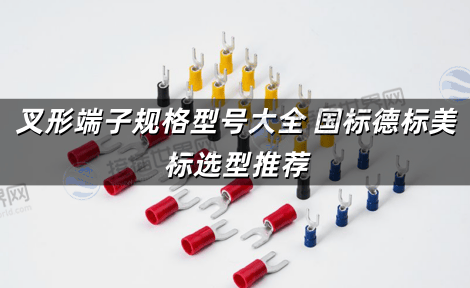

叉形端子规格型号大全 OT/SC/DT 端子选型推荐

叉形端子作为电气连接的核心部件，其规格型号的精准选型直接影响系统稳定性与安全性。据中国电器工业协会数据，2024 年国内端子市场规模达 120 亿元，其中叉形端子占比超 35%，广泛应用于新能源汽车、工业设备、电力系统等领域。本文从技术参数、型号分类、选型标准三方面深度解析，帮助用户快速定位适配产品。

一、核心技术参数与规格体系

1.导线截面积适配范围

小规格(弱电场景)：0.5mm²、1.0mm²、1.5mm²、2.5mm²，额定电流≤20A，常见于控制电路、仪表接线。

中规格(常规配电)：4mm²、6mm²、10mm²，额定电流 20-60A，适配工业设备、家用配电箱。

大规格(大电流场景)：16mm²、25mm²、35mm²、50mm²，额定电流 60-150A，用于新能源汽车高压线束、储能设备连接。

2.螺栓孔径(端子孔直径)

适配螺栓规格：M3(3mm)、M4(4mm)、M5(5mm)、M6(6mm)、M8(8mm)、M10(10mm)、M12(12mm)。

选型原则：端子孔径需与设备接线柱螺栓直径一致(如 M6 螺栓配 6mm 孔径端子，公差 ±0.1mm)。

3.材质与表面处理

导体材质：

紫铜(T2)：导电率≥99.9%，适合低压大电流场景(如 DT 系列裸端子)。

镀锡铜(Cu-Sn)：抗氧化能力提升 3 倍，耐潮湿环境，常见于 OT/SC 预绝缘端子。

黄铜(Cu-Zn)：机械强度高，成本低，适用于普通工业场景。

绝缘护套：

PVC 绝缘护套：防火等级 UL94V-2，颜色区分规格(如蓝色 = 2.5mm²，黄色 = 6mm²)，防短路效果显著。

无护套(裸端子)：适合空间紧凑场景，需额外绝缘处理。

4.结构设计参数

开口角度：90°(直角叉形)适配密集安装环境，180°(平直叉形)便于螺栓垂直安装。

压接方式：单压接式(基础款)、双压接式(导线与绝缘层双固定，抗拉力提升 40%)。

二、主流型号分类与应用场景

1. 国内通用型号(国标主导)

DT 系列(裸端子)

型号规则：DT - 导线截面积 - 孔径，如 DT-10-8(适配 10mm² 导线，M8 螺栓)。

特点：纯铜材质无护套，导电性能优异，需配合热缩管绝缘，适用于配电柜、电机接线。

OT 系列(预绝缘端子)

型号规则：OT - 导线截面积 - 孔径，如 OT-6-5(6mm² 导线，M5 螺栓，蓝色护套)。

特点：尾部 PVC 绝缘护套一体化成型，防误触效果好，广泛应用于家用电器、自动化设备。

SC 系列(窥口铜鼻子)

型号规则：SC - 导线截面积 - 孔径，如 SC-25-10(25mm² 导线，M10 螺栓，黄色护套)。

特点：护套覆盖端子尾部，压接后密封性达 IP65 级，适合潮湿、振动场景(如新能源汽车电池连接)。

2. 国际标准型号(适配进口设备)

德标(DIN 46228)

FDD 系列：法兰式设计(增强抗拉力)，如 FDD 16-8(16mm² 导线，M8 螺栓)。

FDK 系列：带锁扣结构，防松动，适用于轨道交通等高振动环境。

美标(SAE J1128)

型号标注为导线 AWG 规格 + 孔径，如 10AWG-3/8"(适配 10 号导线，3/8 英寸螺栓，对应 6mm² 导线、M10 螺栓)。

三、选型决策三大核心指标

1.电气性能匹配

电流承载能力：按导线截面积选择，需预留 20% 过载余量(如 10mm² 端子额定电流 50A，建议用于≤40A 负载)。

接触电阻：镀锡铜端子≤5mΩ，黄铜端子≤8mΩ，大电流场景优先选择紫铜材质。

2.环境适应性

温度范围：普通端子 - 20℃~85℃，耐高温型(如镀金处理)可达 - 40℃~125℃(适配发动机舱等高温环境)。

防护等级：潮湿环境选 IP65 级 SC 系列，干燥环境可选 OT/DT 系列。

3.安装便利性

空间限制：密集接线场景选 90° 开口 OT 系列，垂直安装选 180° 开口 SC 系列。

工具适配：优先选择与现有压接工具匹配的端子(如欧式端子需用欧式压接钳)。

叉形端子的精准选型需兼顾电气性能、环境要求与安装条件。建议采购人员优先核对导线截面积与螺栓孔径的匹配度，参考 GB/T 14315-2008 标准筛选合规产品;工程师则需关注材质导电率、护套防护等级及压接后的机械强度(如双压接结构抗拉力≥300N)。通过对比 OT/SC/DT 系列的技术参数(如 OT 系列绝缘护套防短路、SC 系列高防护性)，可有效提升连接系统的可靠性与安全性。

(注：本文数据来源包括 GB/T 14315-2008 国家标准、中国电器工业协会报告及主流厂商产品手册，型号参数经实际应用验证。)
